维修调整要领书 轴原点传感器的更换 轴原点传感器的拆卸 请从点胶头主基板中拆下 轴原点传感器的插头。（ ） 拆下传感器托架的固定螺钉。（有头螺钉 × ） 请拆下传感器固定螺钉（圆头螺钉 �…
维修调整要领书
台面降到最低的状态

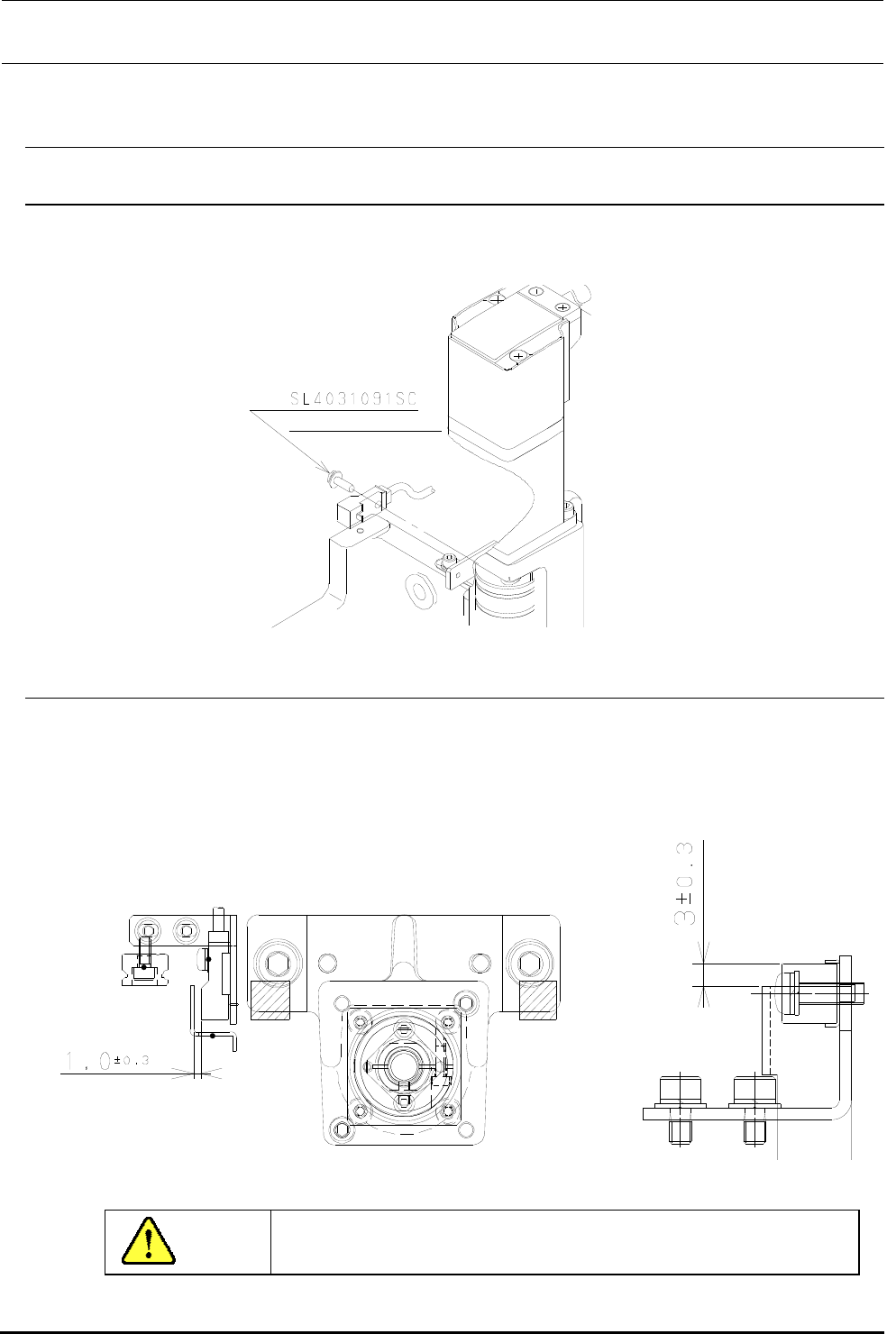

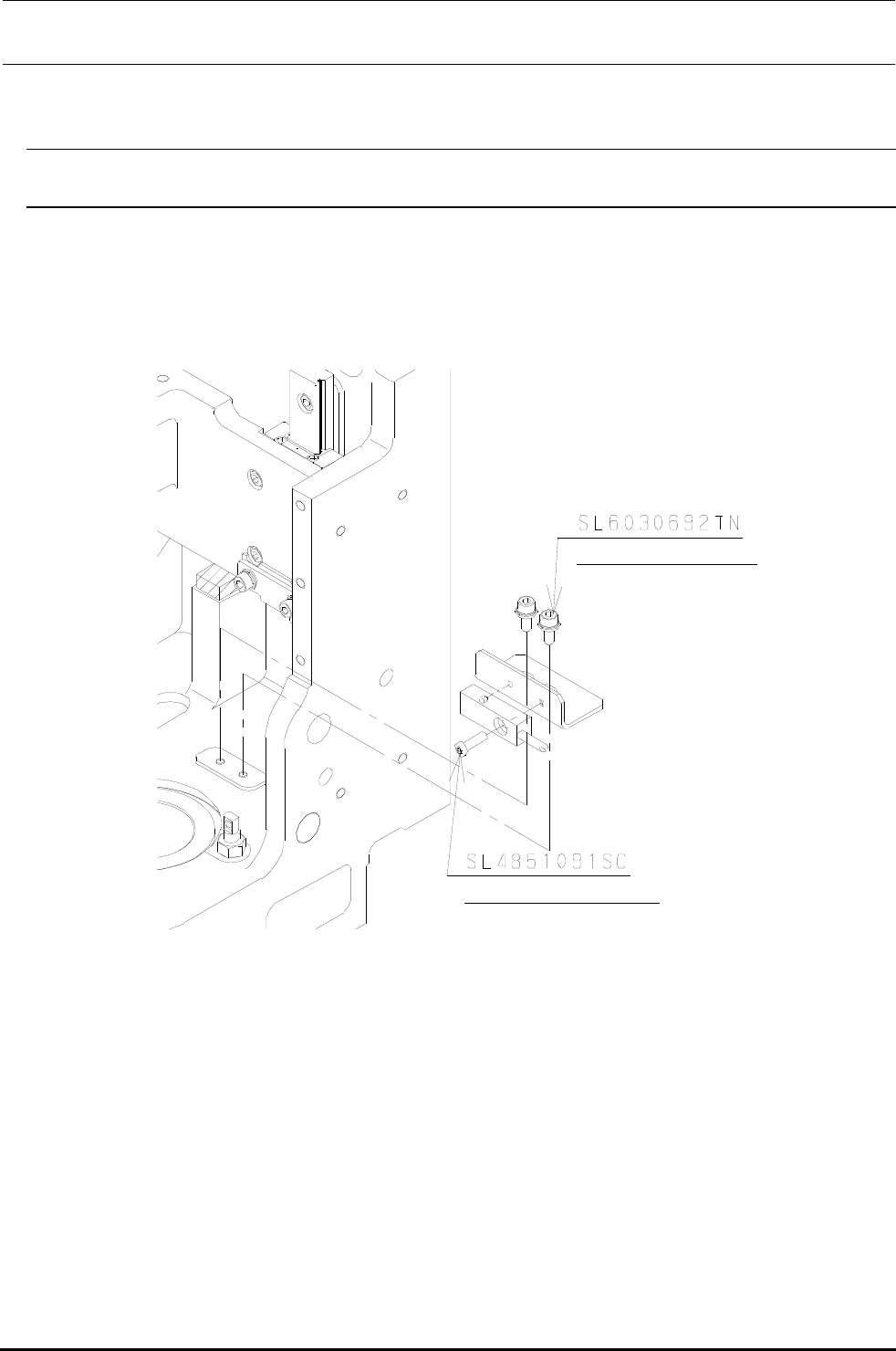

轴原点传感器的更换
轴原点传感器的拆卸
请从点胶头主基板中拆下 轴原点传感器的插头。（）
请卸下 轴原点传感器的固定螺钉，然后拆下 传感器。
轴原点传感器的安装
请把新的 轴原点传感器固定到原点传感器托架上。
安装后，请将 传感器和配件的位置关系调整如下图所示。
（上下方向：用配件的长空进行调整，左右方向：用传感器托架的长空进行调整）
请将 轴原点传感器的插头安装到点胶头主基板上。（）
把 台面抬到最高时，请注意避免配件上端接触扎线以及空气软管。
请把 参数（ 轴原点偏差） 轴都再次进行取得。
把 台面抬到最高时，请注意避免配件上端接触扎线以及空气软管。
夹紧转矩：
危
险
维修调整要领书
轴原点传感器的更换
轴原点传感器的拆卸
请从点胶头主基板中拆下轴原点传感器的插头。（）
拆下传感器托架的固定螺钉。（有头螺钉×）
请拆下传感器固定螺钉（圆头螺钉 ×），然后将传感器从托架中分离出来。
请将传感器从点胶头主体的孔中拔出来。
夹紧转矩：
夹紧转矩：
维修调整要领书

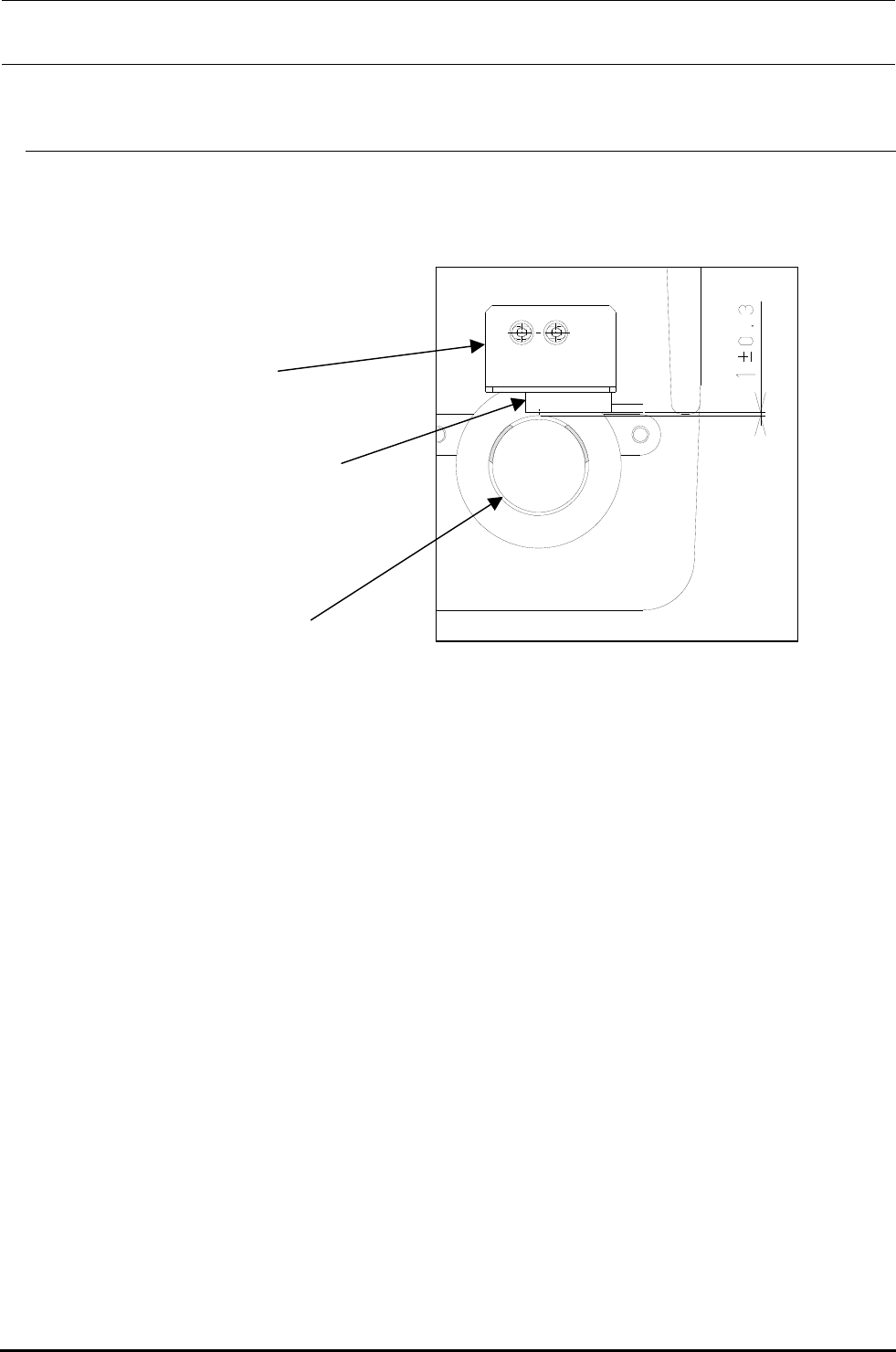

轴原点传感器的安装
安装按照与拆卸相反的顺序进行。
安装结束后，按照下图所示进行轴原点传感器与配件之间的间隙的调整。横方向上把螺钉调整
到长孔中间位置。
请将轴原点传感器的插头安装到点胶头主基板上。（）
请把 参数（轴原点偏差） 轴都再次进行取得。
点胶头软管酮体部
轴原点传感器
轴原点传感器托架
