维修调整要领书
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
点胶头周边
．电磁阀的更换
．电磁阀的拆卸
请在主体气压，电源降下来以后，进行更换。
电磁阀和压力传感器的扎线因为插头类型不同，请不要连接错误。

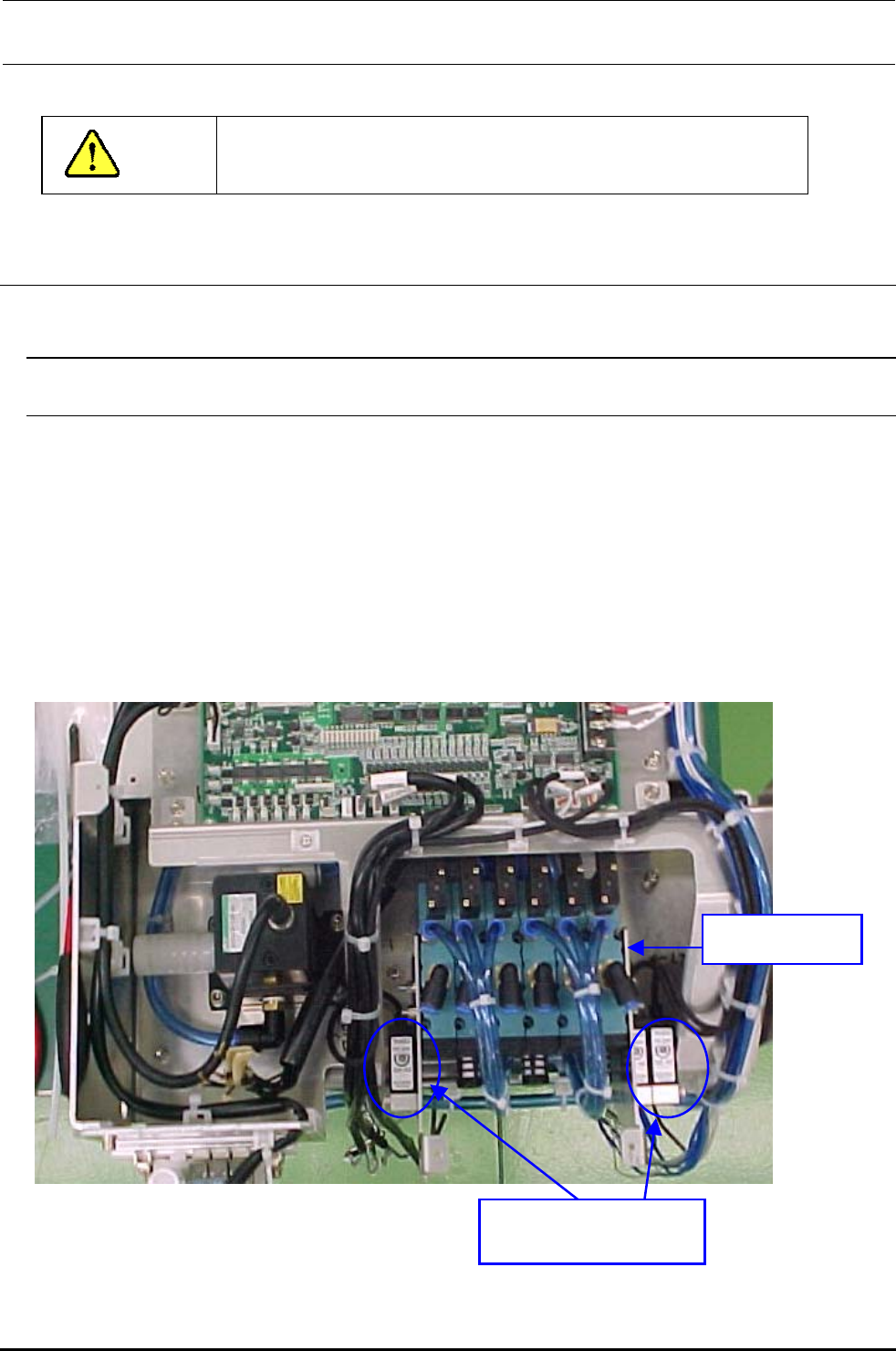

点胶头顶部的保护罩后，将电磁阀前面的导管支撑（参照下页）从阀门支架上拆下（拧下左右的
螺丝，被导管支撑固定的空气软管从电磁阀的弯管接头里拔出来）。就可以变成下图的样子。
从上面的半管接头中拆下空气软管后，拆下压力传感器上面的固定螺丝，将传感器后部调到上部，
就可以对固定左右阀门支架的螺丝进行调整。
拆下阀门支架的螺丝，使电磁阀浮起，拆下下方的空气软管。
请将电磁阀扎线从基板内拆下。
压力传感器
有头螺钉（×）
阀门支架
危
险
维修调整要领书

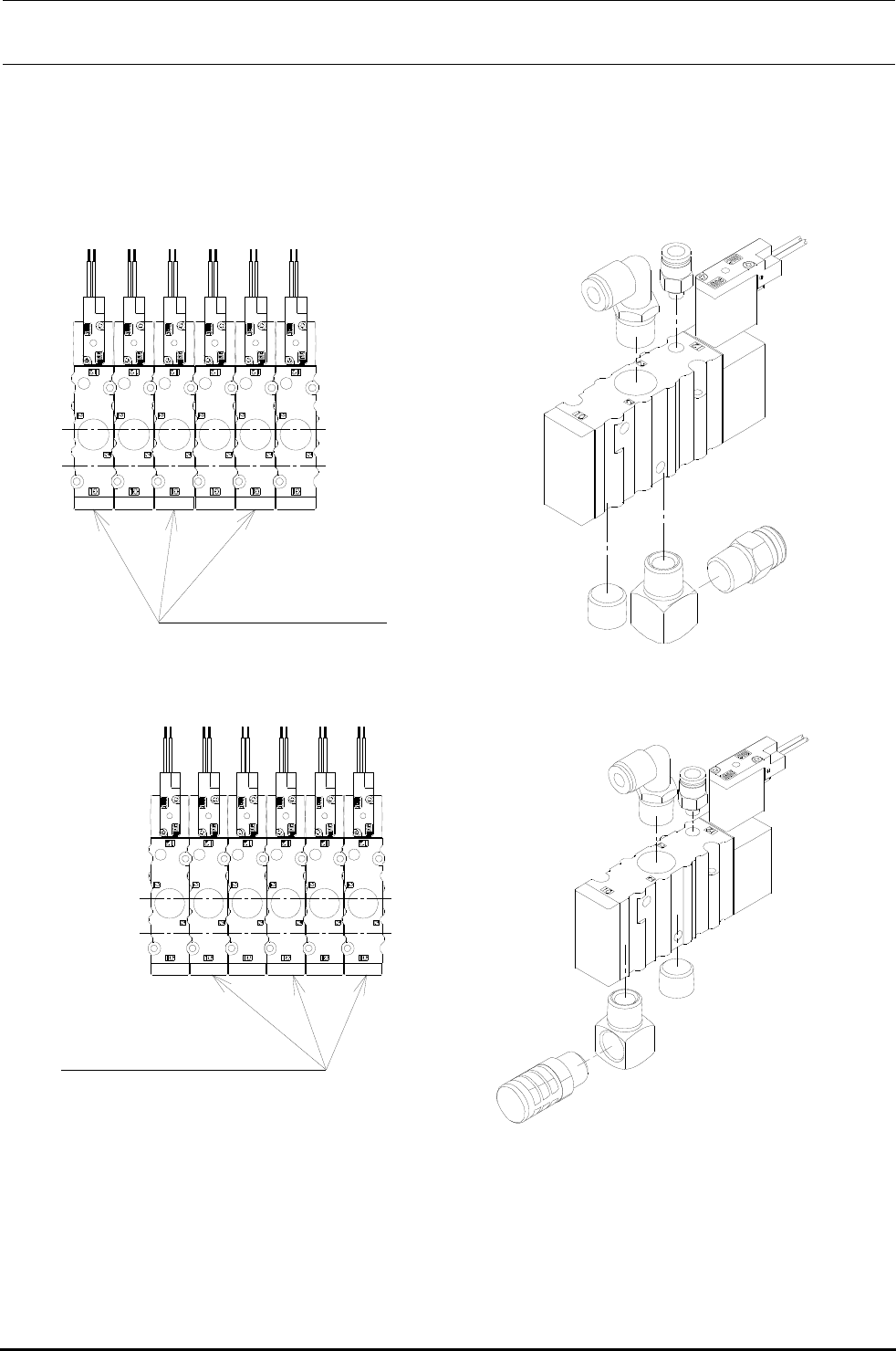

松开阀门支架旁的螺钉，拔下贯通电磁阀的 根螺旋轴。各电磁阀就能分开。
有头螺钉（×）
导管支撑
螺母（×）
粘结剂
圆头螺钉（×）
粘结剂
维修调整要领书
分离后如下图所示，请从电磁阀内取下零部件。
按照相反的顺序安装。
供给•排气电磁阀上在使用密封剂的地方，请裹上密封带后再组装。
供给侧电磁阀
排气侧电磁阀
