维修调整要领书 ． 马达的更换 １） 请卸下马达连接电缆的插头 ２） 拧松马达支架 的固定螺丝 ，从马达皮带轮 卸下驱 动皮带 ３） 拧松马达固定螺丝 ，卸下马达 ４） 马达轴和马达皮带轮 的安 装位置是让皮带轮端面 和 马达轴端面 为同一面的位置 参照图 …

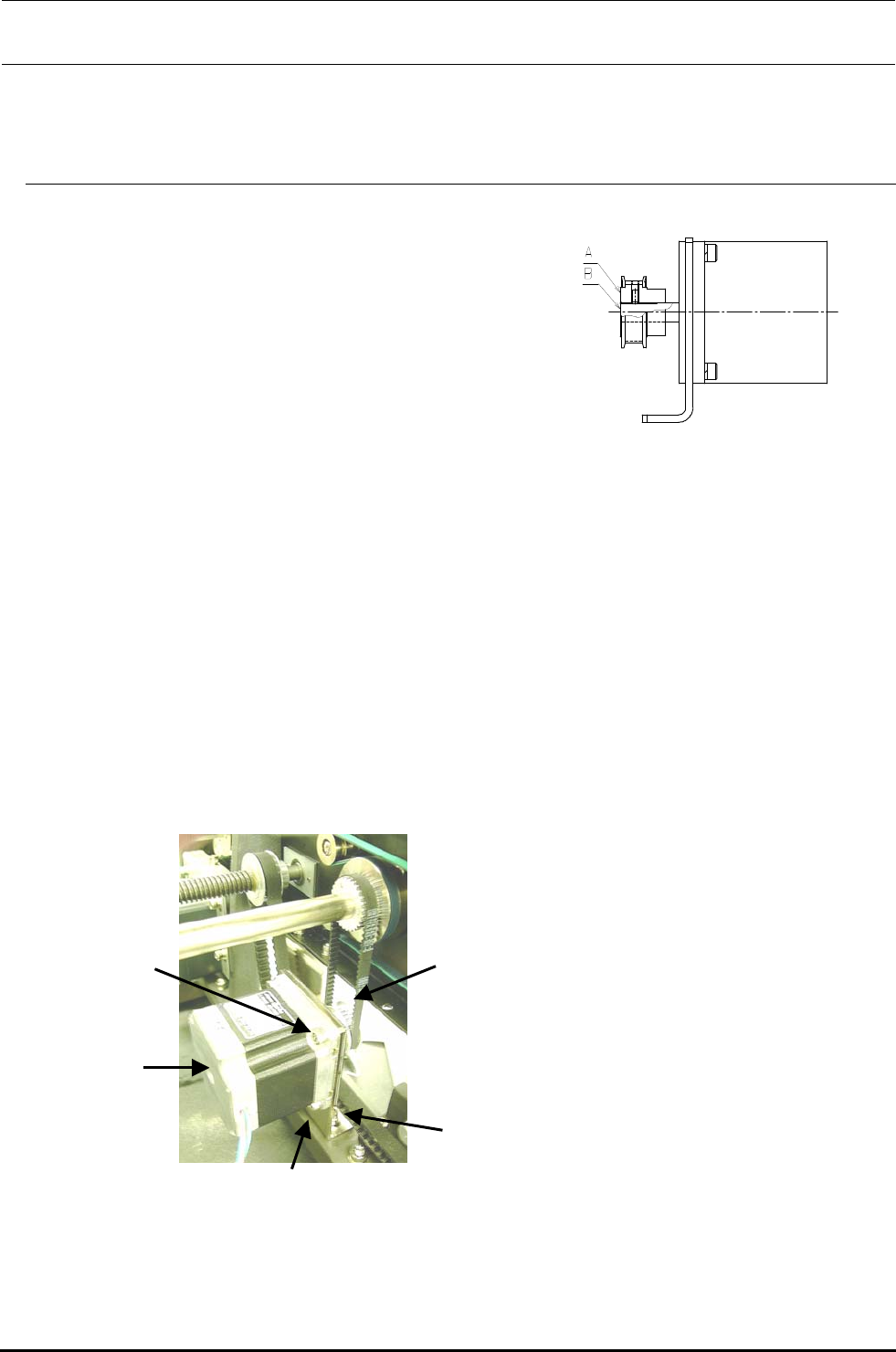

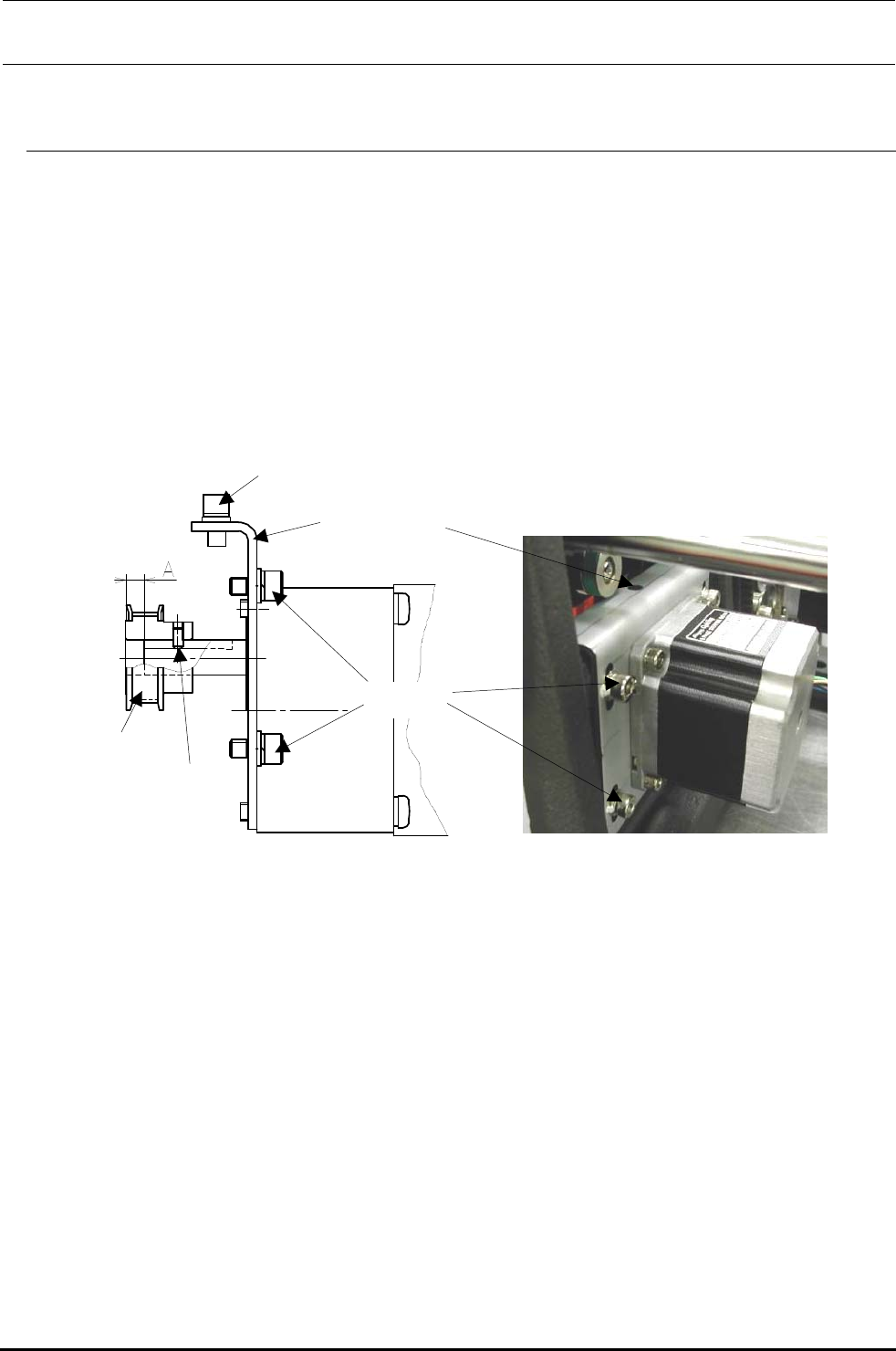

维修调整要领书
．马达的更换
１）请卸下马达连接电缆的插头
２）拧松马达支架的固定螺丝，从马达皮带轮 卸下驱动皮带。
３）请松开固定螺钉，卸下马达。
４）将要更换的马达轴端面与马达皮带轮 对齐（），旋紧固定螺钉。
５） 请将止动螺钉暂时先固定，一面旋转顶紧螺钉一面将同步皮带的张力调整到 ～。
调整作业请使用 （株）制造的声波式皮带张力计（）。
６） 调整后，请拧紧固定螺丝，固定好马达。
图
注）张力过强→驱动轴的转矩增大
注张力过松同步皮带轮跳齿发生异常声音
固定螺钉
止动螺钉
马达皮带轮
马达支架
顶紧螺钉
维修调整要领书
．马达的更换
１）请卸下马达连接电缆的插头
２）拧松马达支架的固定螺丝，从马达皮带轮卸下驱
动皮带
３）拧松马达固定螺丝，卸下马达
４）马达轴和马达皮带轮的安装位置是让皮带轮端面和
马达轴端面为同一面的位置
参照图
５）请按照的相反的顺序进行安装
６）驱动皮带的张力，请按照以下程序进行调整
程序
拧松马达支架固定螺丝，左右移动马达支架
拧松马达固定螺丝，上下移动马达
请注意不要与其它零件相碰，用上述 种方法调整皮带张力
用由尼塔公司生产的音波式皮带张力计测定张力，请把张力调整到
调整后，拧紧马达支架固定螺丝和马达固定螺丝
注张力过强驱动轴的转矩增大
注张力过松同步皮带轮跳齿发生异常声音
图
图

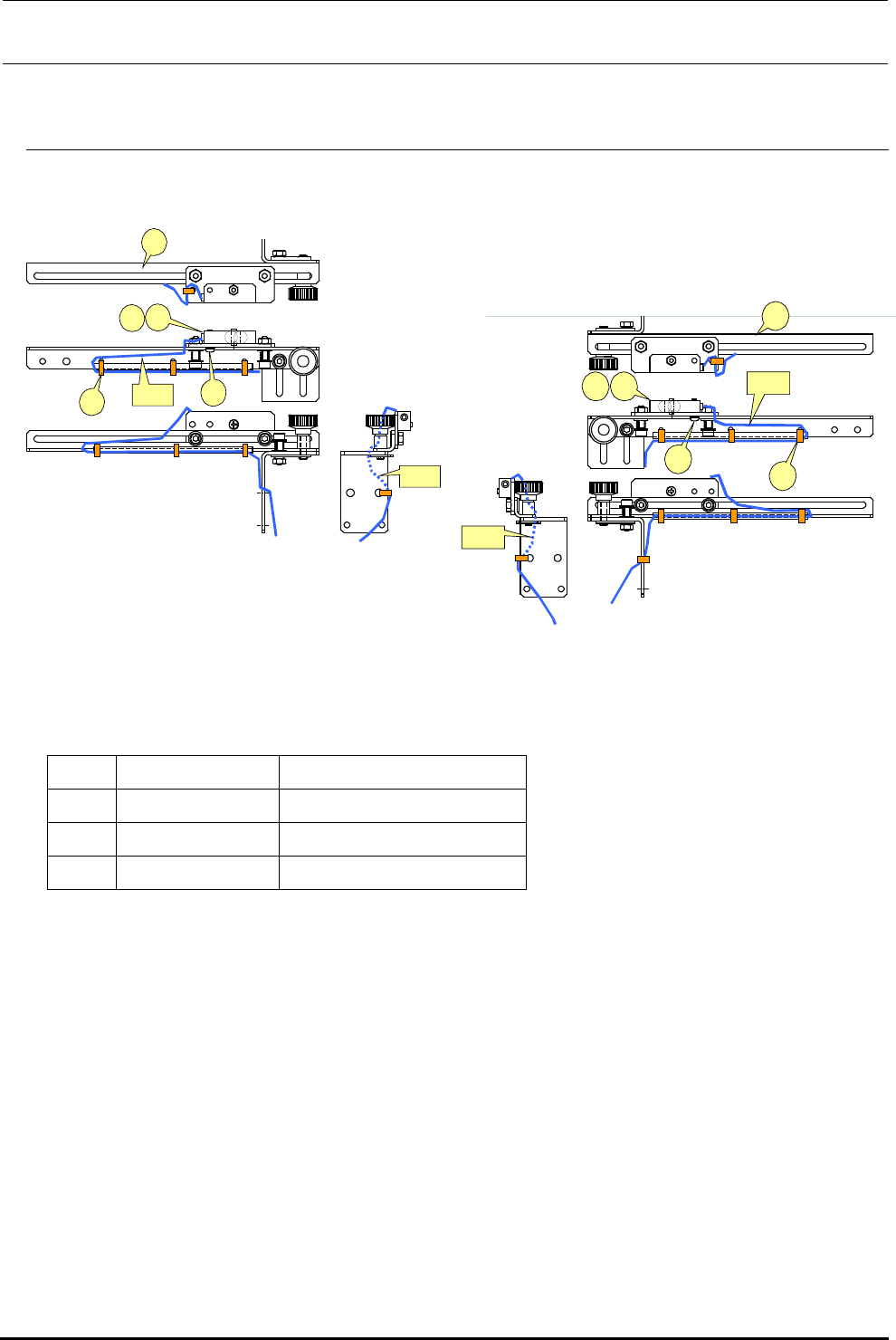

维修调整要领书
．传感器的更换
部部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。
灵敏度调整
此调整是为了可以检测放在传送路传感器上的黑色轧花基板无光泽。
把黑色轧花基板无光泽放到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再慢慢
地向顺时针方向转动到调整到可以检测到指定基板的位置。
※ 如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
右侧传感器
左侧传感器
图
