维修调整要领书 放大器的更换 组装光纤的放大器 １） 用一字形螺丝刀等轻轻抬起放大器上部的拨杆 ２） 把光纤插到放大器的里侧，然后放倒拨杆 组装时，请注意不要把投光侧和受光侧装错 安装错了的话，检测出外乱光，传感器会误动作 光纤传感器的前端…

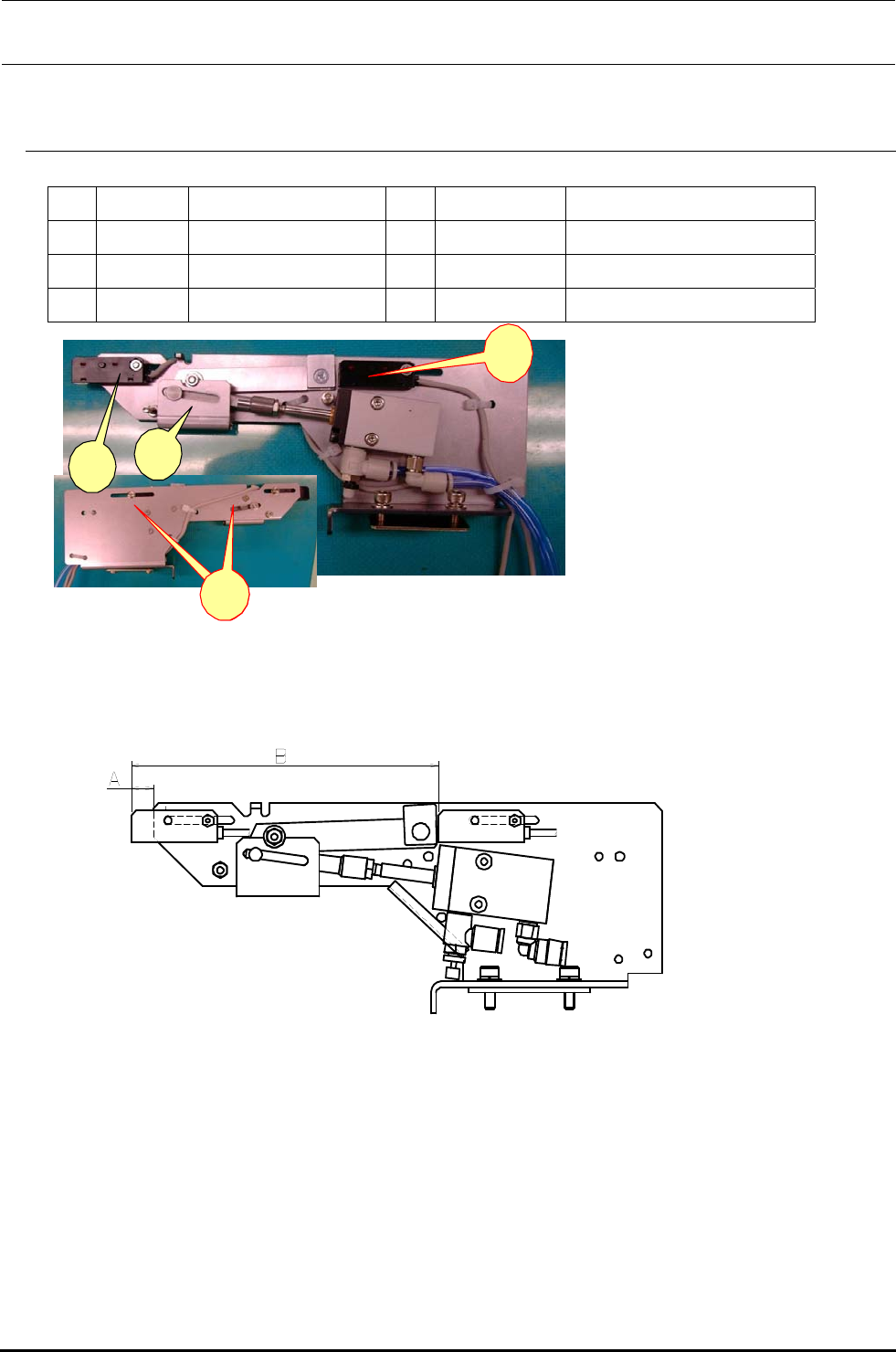

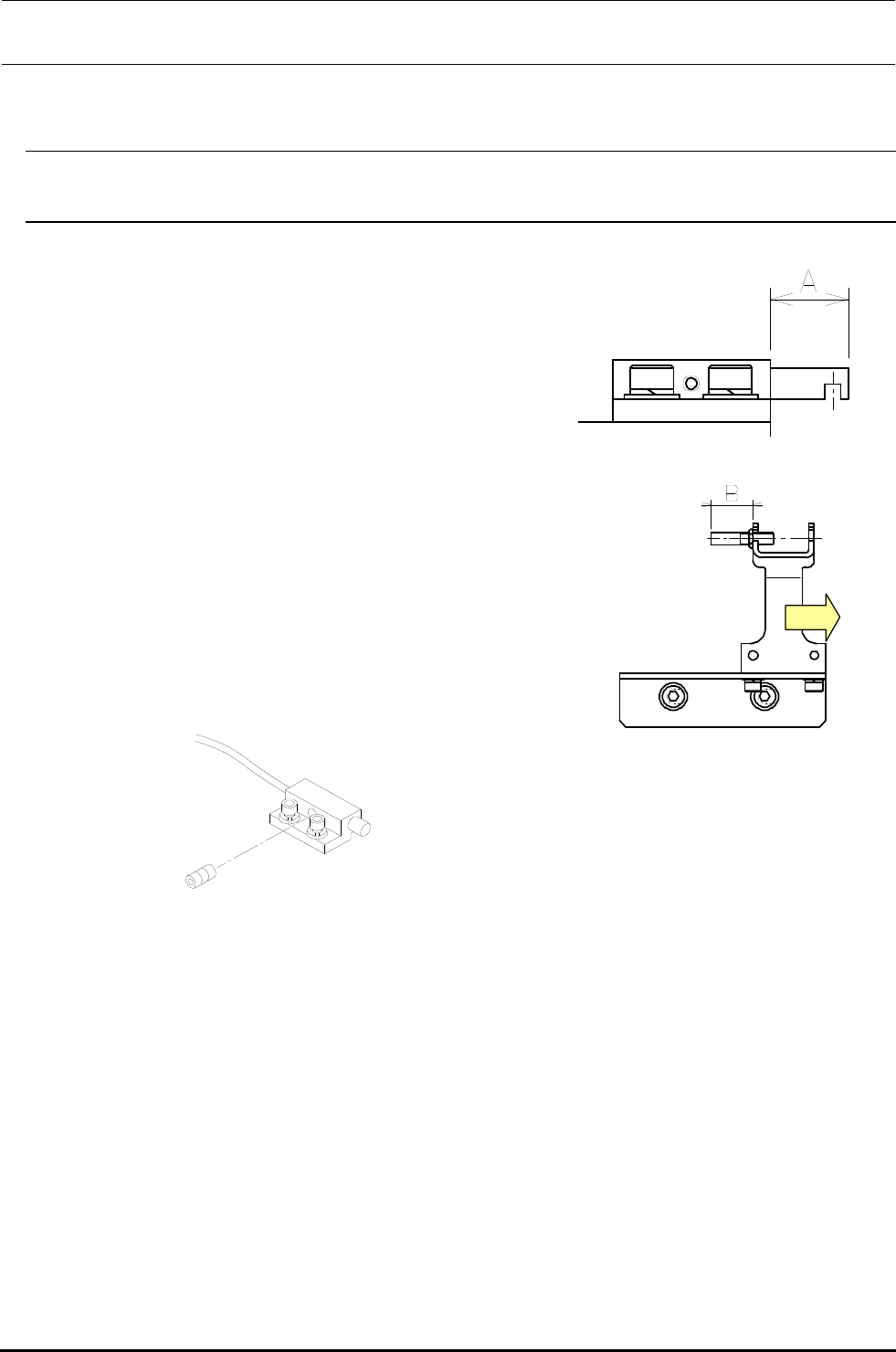

维修调整要领书
．传感器的更换
光纤部的更换
１）请从传感器放大器拔下光纤拧松固定螺丝，拔掉
受光侧光纤
２）从传感器部拔下受光侧光纤
３）从传感器支架卸下投光侧光纤
４）安装时，请按照的顺序进行安装
５）安装时，从 传感器部的凸量 调整为。
尺寸
另外，传感器支架的凸量调整为尺寸
６）更换光缆后，请按照下页「 项 放大器的安装方
法」，进行放大器增益的调整。
图 传感器部
图 传感器部
图 传感器支架

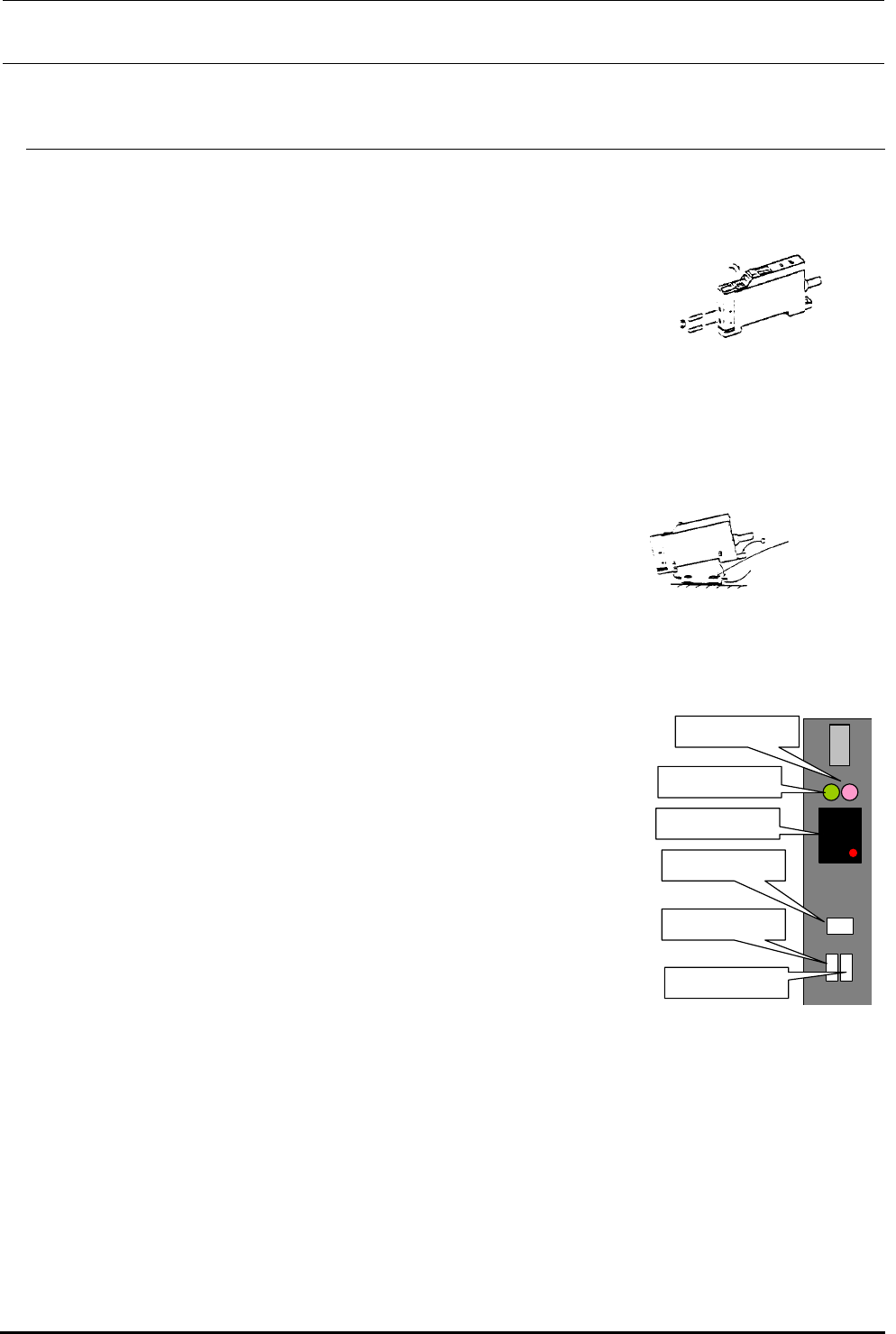

维修调整要领书
放大器的更换
组装光纤的放大器
１）用一字形螺丝刀等轻轻抬起放大器上部的拨杆
２）把光纤插到放大器的里侧，然后放倒拨杆
组装时，请注意不要把投光侧和受光侧装错
安装错了的话，检测出外乱光，传感器会误动作
光纤传感器的前端请用传感器附属的切刀切镀啊嗯，调节长度
放大器的安装方法
请使用专用安装支架附属品进行安装
把放大器前部的槽部插入专用安装支架
按放大器的后部部，全部插进去
拆卸时，把螺丝刀插进部的槽里，一边向后拉，一边抬起就
可以卸下
放大器的增益调整
更换后请按照以下程序调整增益
把放大器的模式变换开关扳到侧
放大器的 显示变为 红灭灯绿灭灯
基板放到可以被传感器感应的位置，按调节按钮
放大器的 显示变为 红灭灯绿闪亮灵敏度不良时，红
为闪亮
拿走基板，按调整按钮，不要让传感器感光
增益调整成功之后，数字被显示出来。此数字表示检测出的意义。通
常显示，如果没有显示，请重新调整增益
把放大器的模式变换开关返回到
侧
图
(3)
(1)
图
图
专用安装
安全显示
动作显示
数字
调节按钮
模式变换
变换
图
维修调整要领书
．传感器的更换
１）卸下止动器安装的传感器的固定螺丝，更换传感器
２）安装 传感器和传感器时，请按照下图进行调整
传感器
传感器
作为参考，用手动让电磁阀时，把基板放到传送轨道时，传感器止动器前端的距离为
３）请进行空气软管和电线配线处理。
４）此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。把黑色轧花基板(无光泽)放
到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再慢慢地向顺时针方向转动到
调整到可以检测到指定基板的位置。
※ 如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
图
