维修调整要领书 ． 止动器缸筒的更换 １） 卸下 的六角螺母 ２） 拧下 缸筒固定螺丝 ３） 转动 缸筒的轴部，从 止动器插头卸下缸筒 ４） 请按照 的顺序进行组装 此时，请注意 缸筒和止动器架的长孔应该在一条直线上，动作顺畅 从 缸筒的端面到 …
维修调整要领书
．传感器的更换
１）卸下止动器安装的传感器的固定螺丝，更换传感器
２）安装 传感器和传感器时，请按照下图进行调整
传感器
传感器
作为参考，用手动让电磁阀时，把基板放到传送轨道时，传感器止动器前端的距离为
３）请进行空气软管和电线配线处理。
４）此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。把黑色轧花基板(无光泽)放
到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再慢慢地向顺时针方向转动到
调整到可以检测到指定基板的位置。
※ 如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
图
维修调整要领书
．止动器缸筒的更换
１）卸下的六角螺母
２）拧下缸筒固定螺丝
３）转动缸筒的轴部，从止动器插头卸下缸筒
４）请按照的顺序进行组装
此时，请注意缸筒和止动器架的长孔应该在一条直线上，动作顺畅
从缸筒的端面到止动器插头的端面的距离如下图所示那样安装
５）调整调速器。
侧安装在缸筒 从全闭开 圈。
侧从全闭开 圈。
６）组装后，接入空气 ，确认动作是否顺畅。
图
侧的调速器
侧的调速器
维修调整要领书

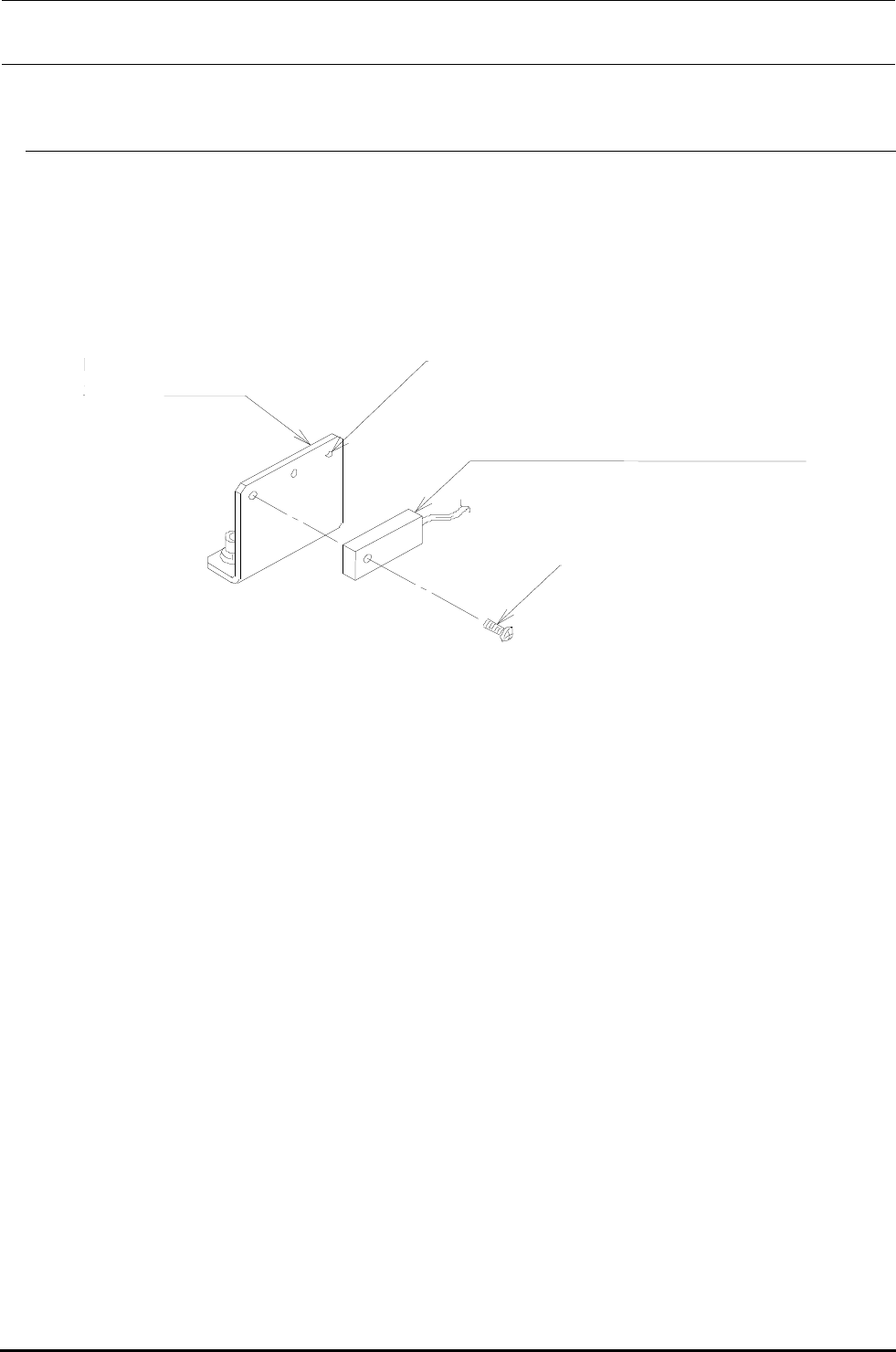

．支撑台原点传感器（原点传感器）的更换
１）从三传感器架卸下传感器
２）把传感器和传感器配件之间的距离调整为 。
图
传感器附属螺丝
传感器架
原点传感器()
扎线带用
