维修调整要领书 摄像机调节夹具 对焦调整 顺序 把摄像机调整夹具放到 试胶装置 上面，把蚀刻面朝 下。 拧松固定摄像机的六角孔螺栓①和②（ 共６处），上 下移动摄像 机，固定到可以清楚地看见蚀刻的「２」 的线（参照下图）的位置。 如果将…
维修调整要领书
偏光滤光镜的调整
把白色的陶瓷基板放到校准部，把摄像机移动到基板上
拧松固定螺丝，转动照明滤光镜支架，在画面最亮的状态进行固定
在最亮的状态，把照明标牌如图所示贴好

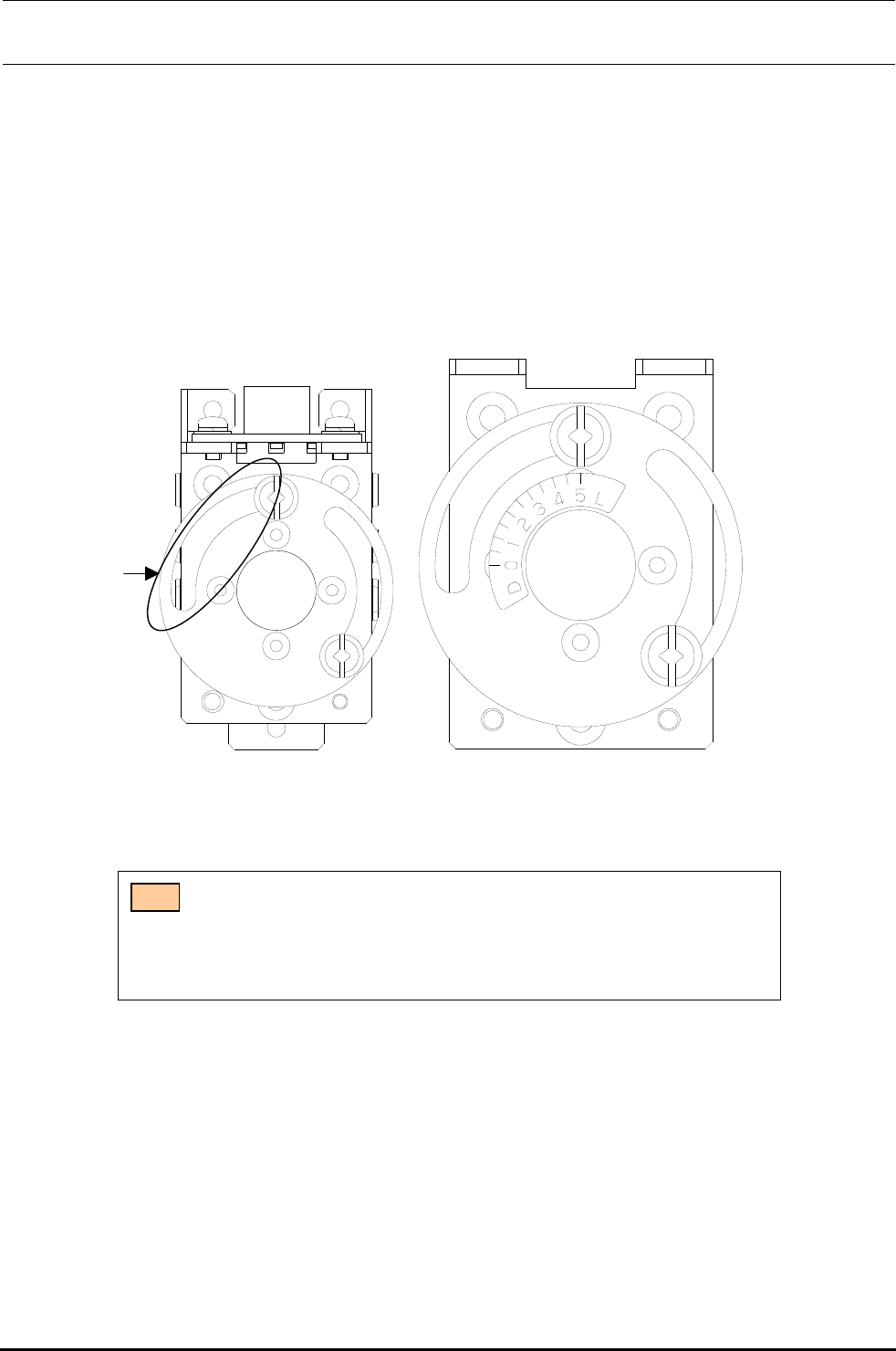

图 滤光镜位置调整及照明标签的粘贴
狭缝
调整后，如果照明滤光镜 支架的狭缝位置偏移 度，请转动透镜滤光镜
度后重新调整偏光滤光镜，使狭缝的位置与图 的朝向相同。
注意
维修调整要领书
摄像机调节夹具
对焦调整
顺序
把摄像机调整夹具放到
试胶装置上面，把蚀刻面朝
下。
拧松固定摄像机的六角孔螺栓①和②（共６处），上
下移动摄像机，固定到可以清楚地看见蚀刻的「２」
的线（参照下图）的位置。
如果将偏光滤光片调整到刻度 0（暗）位置，线就容
易看得出。调整后，请恢复到刻度 5（明亮）。
周线应清楚地看得到。
①
六角孔螺栓（×）
②
带垫片的六角孔螺栓（×）
维修调整要领书
照明的光亮调整
顺序
手动控制，确认 照明亮灯。
进行 参数的 光量调整。
参数 光量调整
更换后的重新调整一览
表 更换后的重新调整一览
摄像机
配件
照明
配件
摄像机
镜头
照明
基板组件
镜头滤光
片
焦点调整
滤光镜调整
光量调整（注）
偏差注
原点粗调（注）
头部偏差注
偏差（注）
必须
△确认
不需要
注 参考参数
为了防止人体受到伤害，操作时请不要把手放到装置内部，也不要把脸
货头靠近装置
注意
