维修调整要领书 照明的光亮调整 顺序 手动控制，确认 照明亮灯。 进行 参数的 光量调整 。 参数 光量调整 更换后的重新调整一览 …
维修调整要领书

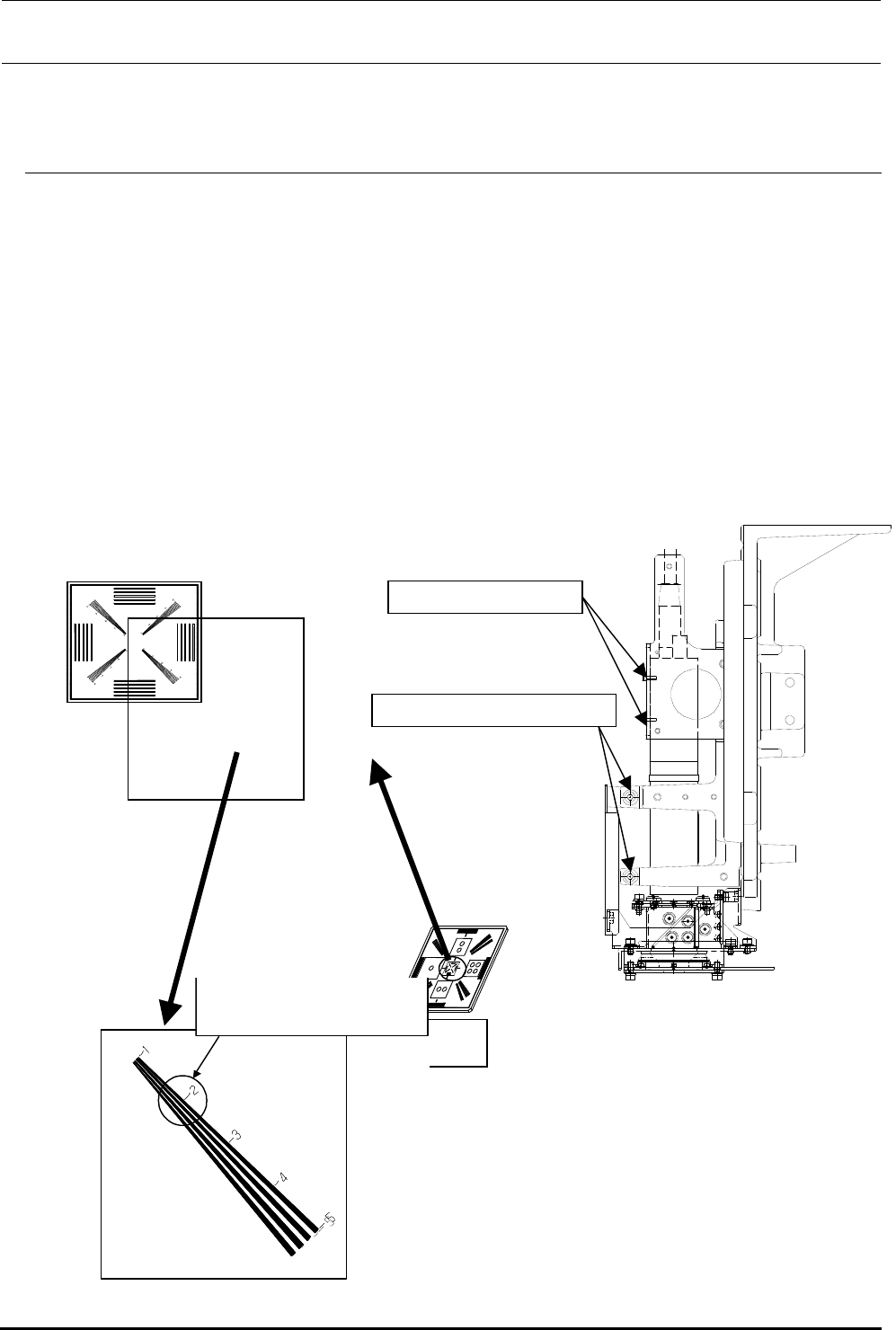

摄像机调节夹具
对焦调整
顺序
把摄像机调整夹具放到
试胶装置上面，把蚀刻面朝
下。
拧松固定摄像机的六角孔螺栓①和②（共６处），上
下移动摄像机，固定到可以清楚地看见蚀刻的「２」
的线（参照下图）的位置。
如果将偏光滤光片调整到刻度 0（暗）位置，线就容
易看得出。调整后，请恢复到刻度 5（明亮）。
周线应清楚地看得到。
①
六角孔螺栓（×）
②
带垫片的六角孔螺栓（×）
维修调整要领书
照明的光亮调整
顺序
手动控制，确认 照明亮灯。
进行 参数的 光量调整。
参数 光量调整
更换后的重新调整一览
表 更换后的重新调整一览
摄像机
配件
照明
配件
摄像机
镜头
照明
基板组件
镜头滤光
片
焦点调整
滤光镜调整
光量调整（注）
偏差注
原点粗调（注）
头部偏差注
偏差（注）
必须
△确认
不需要
注 参考参数
为了防止人体受到伤害，操作时请不要把手放到装置内部，也不要把脸
货头靠近装置
注意
维修调整要领书
6-1
为了防止突然的起动造成的事故，请关掉电源之后再进行操作

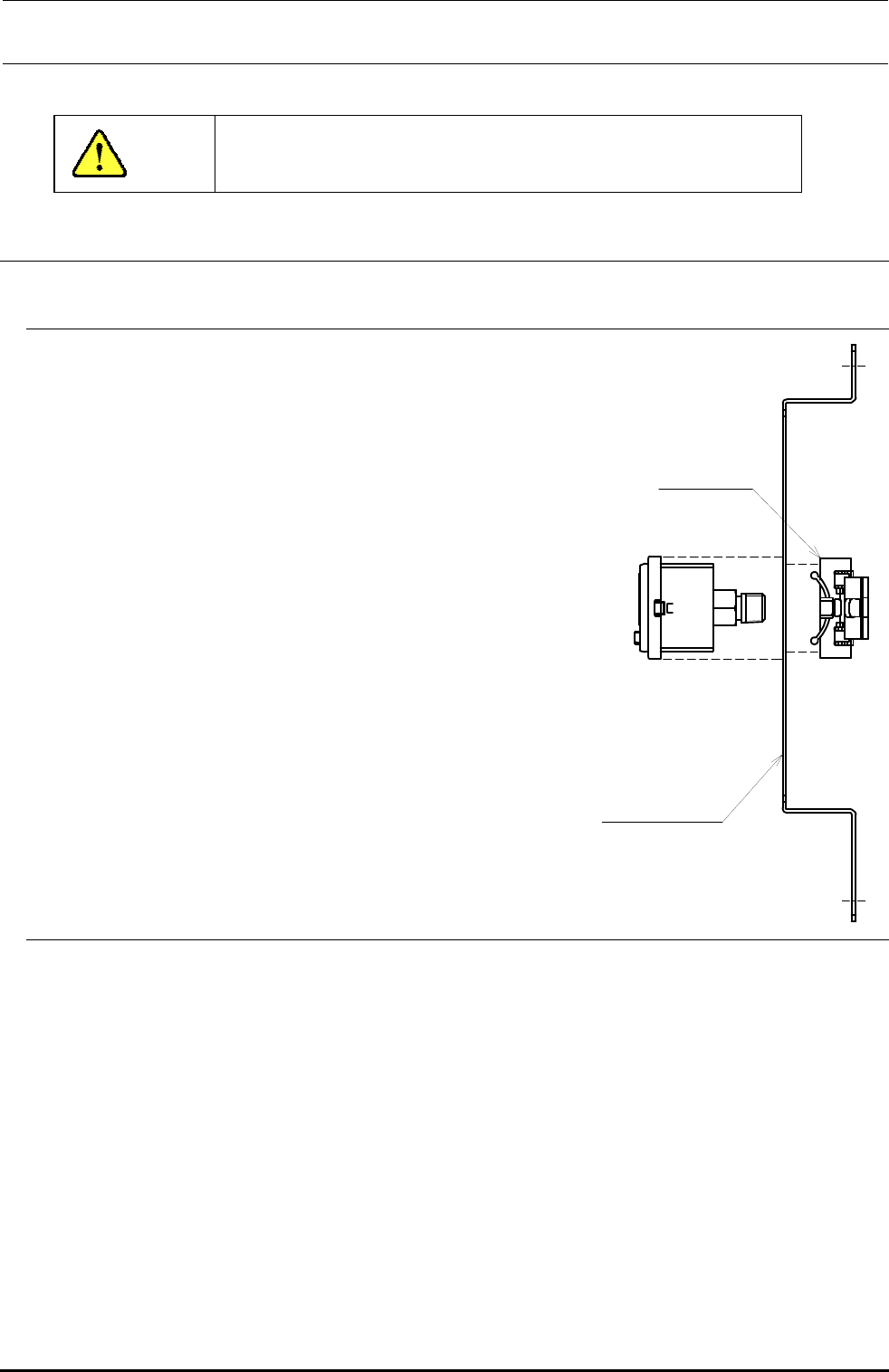

．数字压力开关的更换
１） 请使主体右内下方的手柄阀置于关闭状态。
２） 请卸下护罩 。
３） 从数字压力开关上拆下φ 气管和连接器。
４） 按住面板背面的树脂固定座，取下数字压力开关。
５） 装配请以相反的步骤进行。
数字压力开关的调整
更换数字压力开关后，请进行以下设置。
压力开关阈值：
磁滞差动：
显示色方式：压力开关 时为绿色
动作方式：磁滞方式
压力开关输出形态：正规开（超过阈值则 ）
响应时间： 以下
自动预调设置：手动设置
设置按下述步骤进行。
树脂固定座
树脂固定座
数字压力开关
面板
危
险
