维修调整要领书 6-6 空气驱除装置的组装 产品序号 产品名称 个数 空气驱除装置组 …
维修调整要领书
6-5
）用 根 × 的螺丝将注射器挂钩安装在调节器支架上。
）用 根 × 的螺丝将手动阀安装在阀门支架上。
）在手动阀上的配管接口上装上弯管接头装置后再接空气配管。
）用 根 × 的螺丝将阀门支架安装在调节器支架上。
将接在手动阀上方的空气配管穿过调节器上方的一个贯穿洞。
）在接在手动阀下方的空气配管上接上隔壁用管接头，将起其固定在调节器支架上。
※将隔壁用管接头固定在调节器支架上时，请把隔壁用管接头拉到前面再固定。
）在调节器上接上 根 × 的弯管接头装置，另一侧接上与手动阀上面连接的空气软管。
）用 根 × 的螺丝将调节器固定在调节器支架上。
）在适配点胶头上装上О型环，接上空气配管，用气动夹具固定。
）将 ）中组装的东西接到隔壁用管接头上。
维修调整要领书
6-6

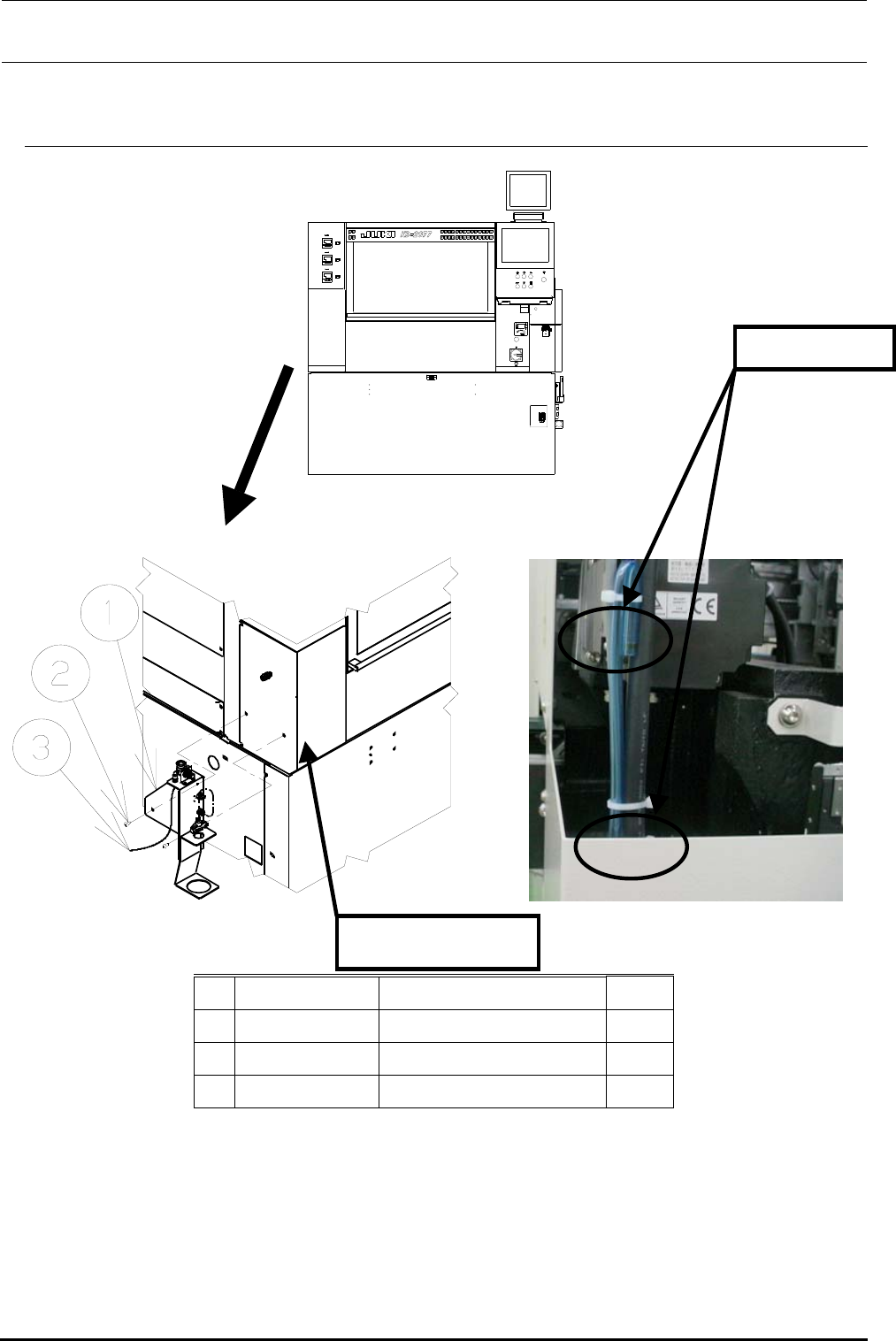

空气驱除装置的组装
产品序号 产品名称 个数
空气驱除装置组
空气软管
）将主体右下部的手动处于关闭状态。
）切断与 马达的电缆线一起固定的空气软管扎线带，请将其接到固定在皮带轮保护罩 上的隔壁
用管接头（保护罩内侧的接续口）上。
）用 × 螺丝将空气驱除装置固定在皮带轮保护罩 上。
）请用空气软管φ 将隔壁用管接头和空气驱除装置上的弯管接头装置 × 连接。
主体
请切断扎线带。
PULLEY COVER L
维修调整要领书
7-1
为了防止突然的起动，造成的事故，请关掉电源之后再操作。
类

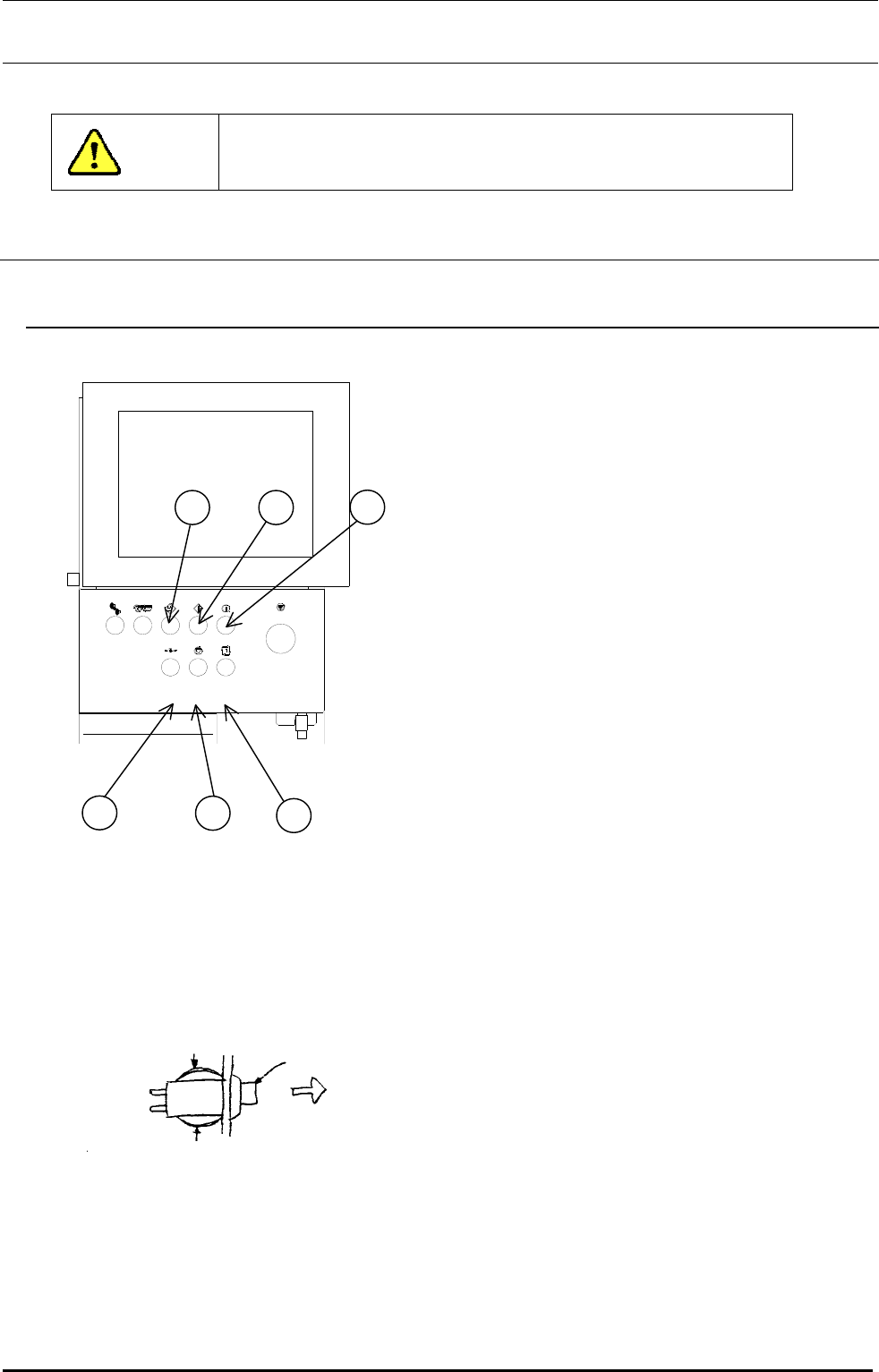

按键开关的更换
伺服
起动
在线
原点
停止
信号灯
卸下护罩
卸下操作基板
卸开关时，请用手按住护罩背面开
关上的金属部件，然后向前拔，就
可以卸下来
（其构成请参看图 。）
安装时，请按照相反的程序安装
图
图
拔
按
按
1
2
4
5
6
3
危
险
