维修调整要领书
7-3
护罩打开开关的更换
开关主体
前面保护罩打开传感器更换的时候，请从操作开关基板中拔出插头。
切断束线带，卸下固定螺丝，进行更换
安装时请按照相反的程序进行
后面保护罩传感器更换的时候，拆下保护罩 ，切断中转插头的束线带后，请拆下中转插头进行
更换。
安装时请按照相反的程序进行

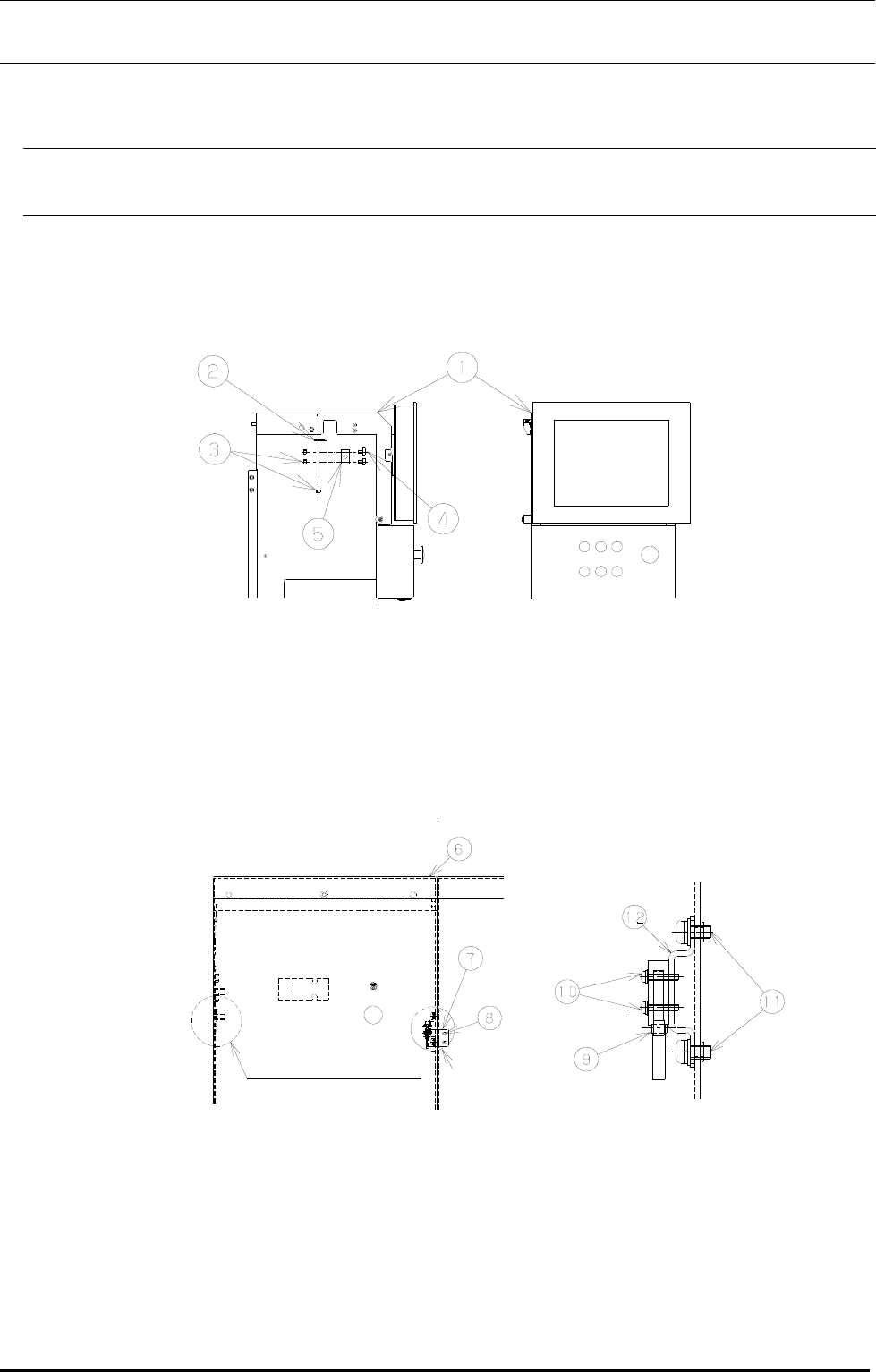

右侧面图
正面图
正面图 部分放大
中转插头安装位置
部分
维修调整要领书
7-4
表
货号 品名 数量
护罩
安全开关支架
法兰盘螺母
螺丝帽
护罩打开
护罩
桁架螺钉
圆头螺钉
螺丝帽
开关
操作键
卸下 个安装螺丝，更换操作键
更换后，开闭安全保护罩，请确认门开关键是否能够顺利插进而不和传感器侧孔干涉。插不进去的
时候请拧松固定螺钉进行调整。
〈注意〉安装时请注意方向性。
图
门开关键
固定螺钉
维修调整要领书
为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
其它机器
．（视觉监视器）的更换
卸下监视器用电源电缆的插头，卸下视
觉监视器。
卸下监视器头部后侧的图像监视器电
缆。
请松开螺钉（左右共计 颗），抬到上
侧进行更换。
安装时，形按照相反的程序进行操作
图
图
视觉监视器
危
险
