2-21
2
5
按[移动]按钮。
在标记列表中选择标记后按 [ 移动 ] 按钮，相机移至坏板标记的位置。
6
设置标记数据列表
在与标记列表的标记 1、2、3 中所设置的标记号码相对应的号码中设置。
‧
NO.
与标记列表的标记 1、2、3 中所设置的标记号码对应。
‧
标记名
输入可以表明是何种标记的任意名称。
‧
标记类型
从下拉框中选择坏板标记。
7
设置标记参数。
B. 照明类型
在 Step8 中按 [ 照明列表 ] 按钮，选择可以使标记与周围明显分开的照明。
C. 表面类型
从下拉框选择「反光体」、「非反光体」。
D. 标记检出范围
设置查找标记的范围大小。
E、F. 亮度增益、亮度偏移
设定值必须使基板上的标记清晰可见。
‧
亮度增益，是为使标记易于确认而调亮标记。
‧
亮度偏移，是为强调标记而调暗整个画面。
I. 界限值
在 Step10 中设置界限值。
8
按 [ 照明列表 ] 按钮，选择清晰的图像。
按 [ 照明列表 ] 按钮，显示「图像列表」画面。从画面中选择标记清晰可见的图像。按 [ 应用 ] 按钮。
应用后自动返回「坏板标记」画面。
参考
如在「图像列表」画面的照明下坏板标记无法清晰可见时，可以使用「CUSTOM」照明。设置方法，参照本章后述「5.2 坏板标记
CUSTOM 照明的设置」。
2-22
2
9
按 [ 界限值 ] 按钮。
按 [ 界限值 ] 按钮，打开「Bad Mark Pochi」画面。
0
设置界限值。

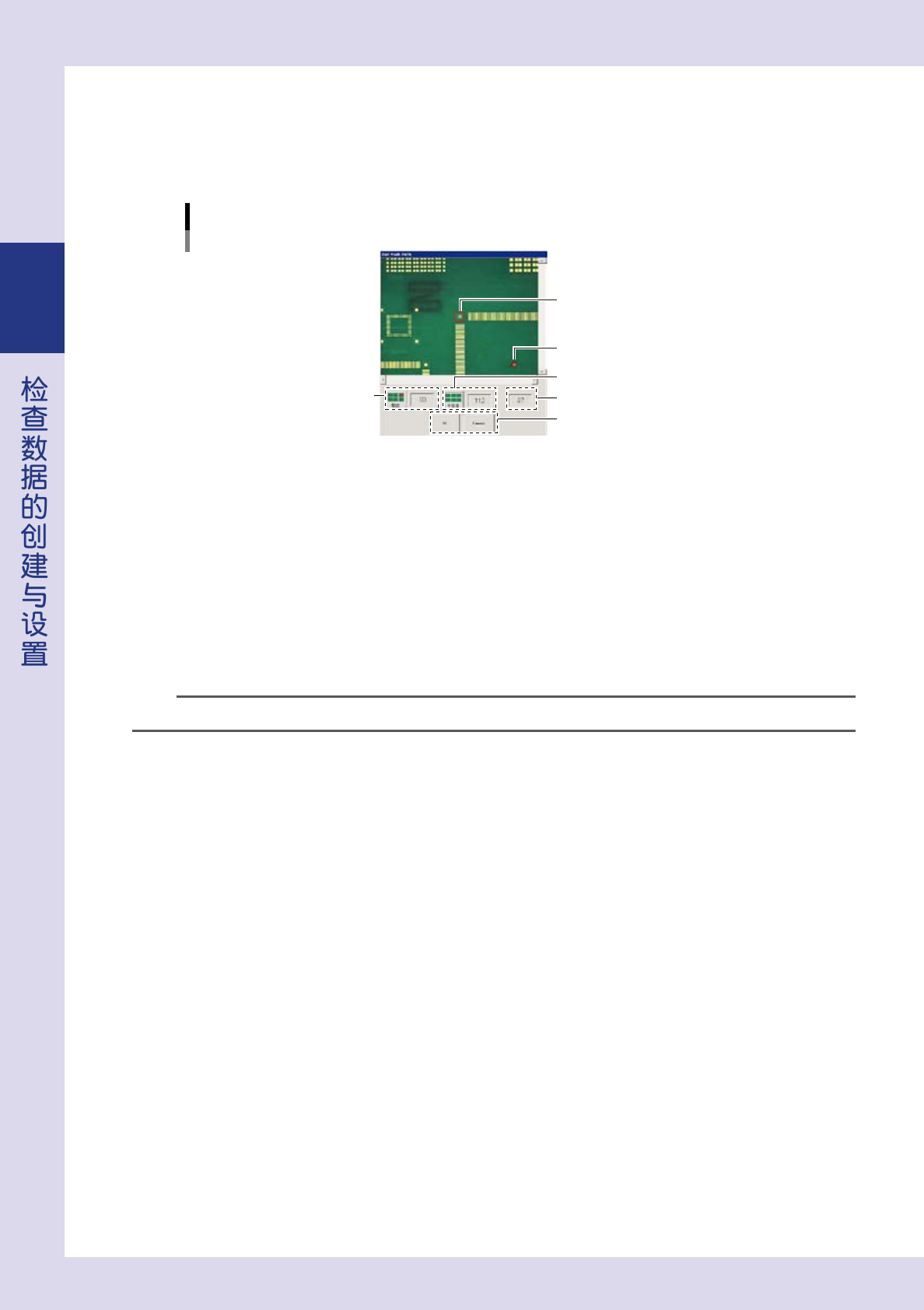

「Bad Mark Pochi」画面
4
2
5
6
1
3
26222-P9-00
1. 点击画面上的坏板标记，使相机轴移动，标记进入红框内。
2. 按 [ 检出 ] 按钮。显示有坏板标记时的亮度值。
3. 点击没有坏板标记的位置，使相机轴移至没有标记的位置。
4. 按 [ 不检出 ] 按钮。显示没有坏板坏板标记时的亮度值。
5. 通过对有标记和没有标记时的亮度进行检测，可以自动计算出两者之间的中间值。
6. 按 [OK] 按钮，中间值会被作为界限值设置在检查数据中，如按 [Cancel] 按钮，则返回原来的设置。
q
执行测试。
按 [ 测试 ] 按钮，确认是否可以准确检出坏板标记。
参考
测试后，标记的识别坐标显示在下侧图像的左上方。
w
按 [ 保存 ] 按钮，保存检查程序。
2-23
2
5.2 坏板标记 CUSTOM 照明的设置
在「图像列表」画面的照明下无法清晰地识别坏板标记时，可以使用 CUSTOM 照明。
1
将标记参数的照明类型选择为「CUSTOM」。
「特制照明」选项卡被激活。
2
打开「特制照明」选项卡。

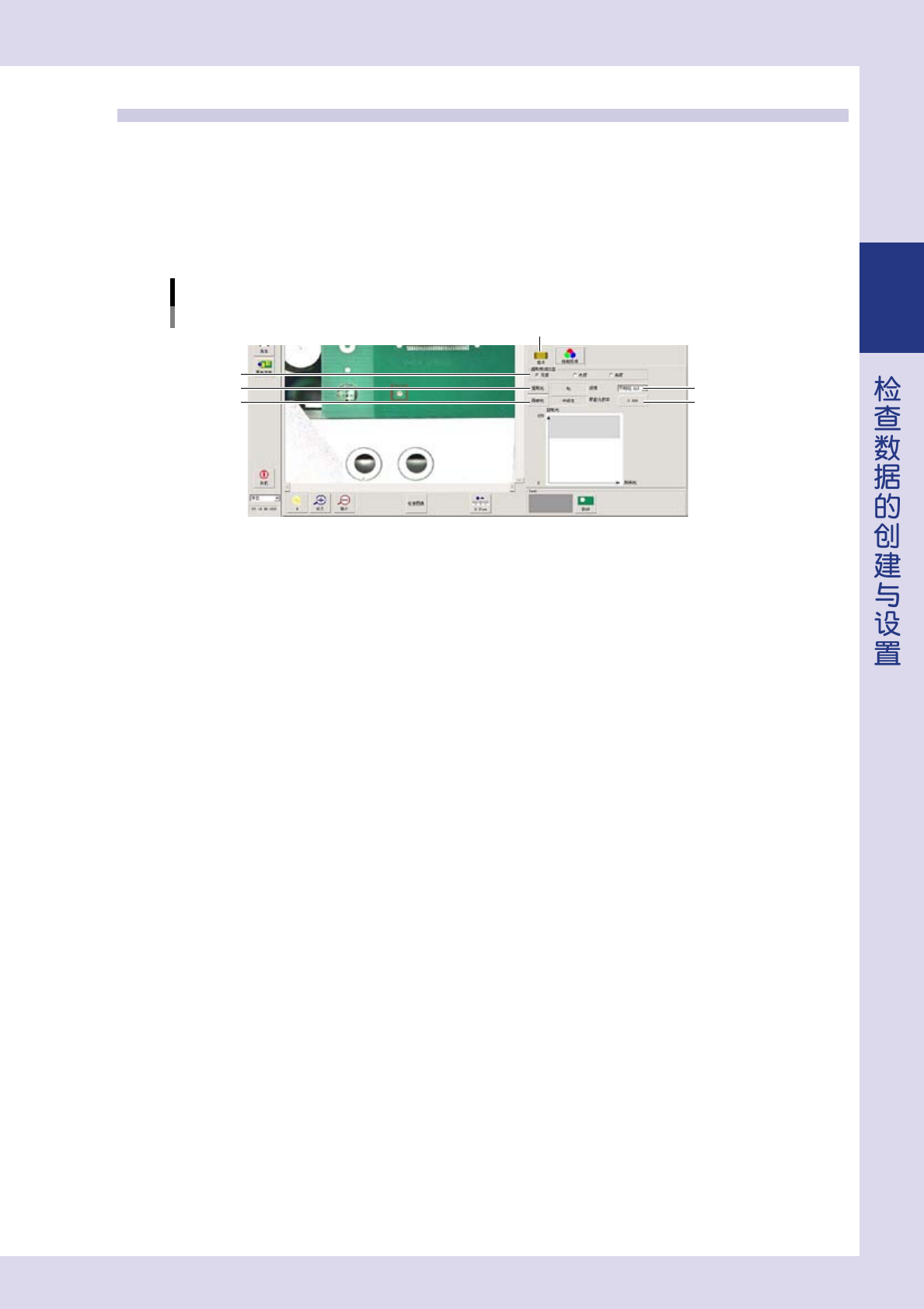

CUSTOM照明例
Step 3
Step 4
Step 6
Step 8
Step 9
Step 10
26223-P9-00
3
将提取照明类型选择为「亮度」。
4
按 [ 提取光 ] 按钮。
显示「提取照明类型 提取光」画面。
5
选择提取光。
选择坏板标记清晰可见的图像。最多可选择 2 种。
6
按 [ 屏蔽光 ] 按钮。
显示「提取照明类型 屏蔽光」画面。
7
选择屏蔽光。
根据需要选择 1 个想要排除的图像。( 也可以不选 )
8
选择滤镜。
使用滤镜删除噪点。选择有噪点时要平均化的尺寸。
9
设置屏蔽光倍率。
设置执行图像处理时所选屏蔽光的倍率。此设置，只有在 Step7 中选择了屏蔽光时才有效。
按按钮输入倍率，或拖动监视器中的灰色部分。
0
打开「基本」选项卡。
按 [ 界限值 ] 按钮，设置界限值。设置方法，参照「5.1 坏板标记的设置」中的 Step10。
