2-23
2
5.2 坏板标记 CUSTOM 照明的设置
在「图像列表」画面的照明下无法清晰地识别坏板标记时，可以使用 CUSTOM 照明。
1
将标记参数的照明类型选择为「CUSTOM」。
「特制照明」选项卡被激活。
2
打开「特制照明」选项卡。
CUSTOM照明例
Step 3
Step 4
Step 6
Step 8
Step 9
Step 10
26223-P9-00
3
将提取照明类型选择为「亮度」。
4
按 [ 提取光 ] 按钮。
显示「提取照明类型 提取光」画面。
5
选择提取光。
选择坏板标记清晰可见的图像。最多可选择 2 种。
6
按 [ 屏蔽光 ] 按钮。
显示「提取照明类型 屏蔽光」画面。
7
选择屏蔽光。
根据需要选择 1 个想要排除的图像。( 也可以不选 )
8
选择滤镜。
使用滤镜删除噪点。选择有噪点时要平均化的尺寸。
9
设置屏蔽光倍率。
设置执行图像处理时所选屏蔽光的倍率。此设置，只有在 Step7 中选择了屏蔽光时才有效。
按按钮输入倍率，或拖动监视器中的灰色部分。
0
打开「基本」选项卡。
按 [ 界限值 ] 按钮，设置界限值。设置方法，参照「5.1 坏板标记的设置」中的 Step10。
2-24
2

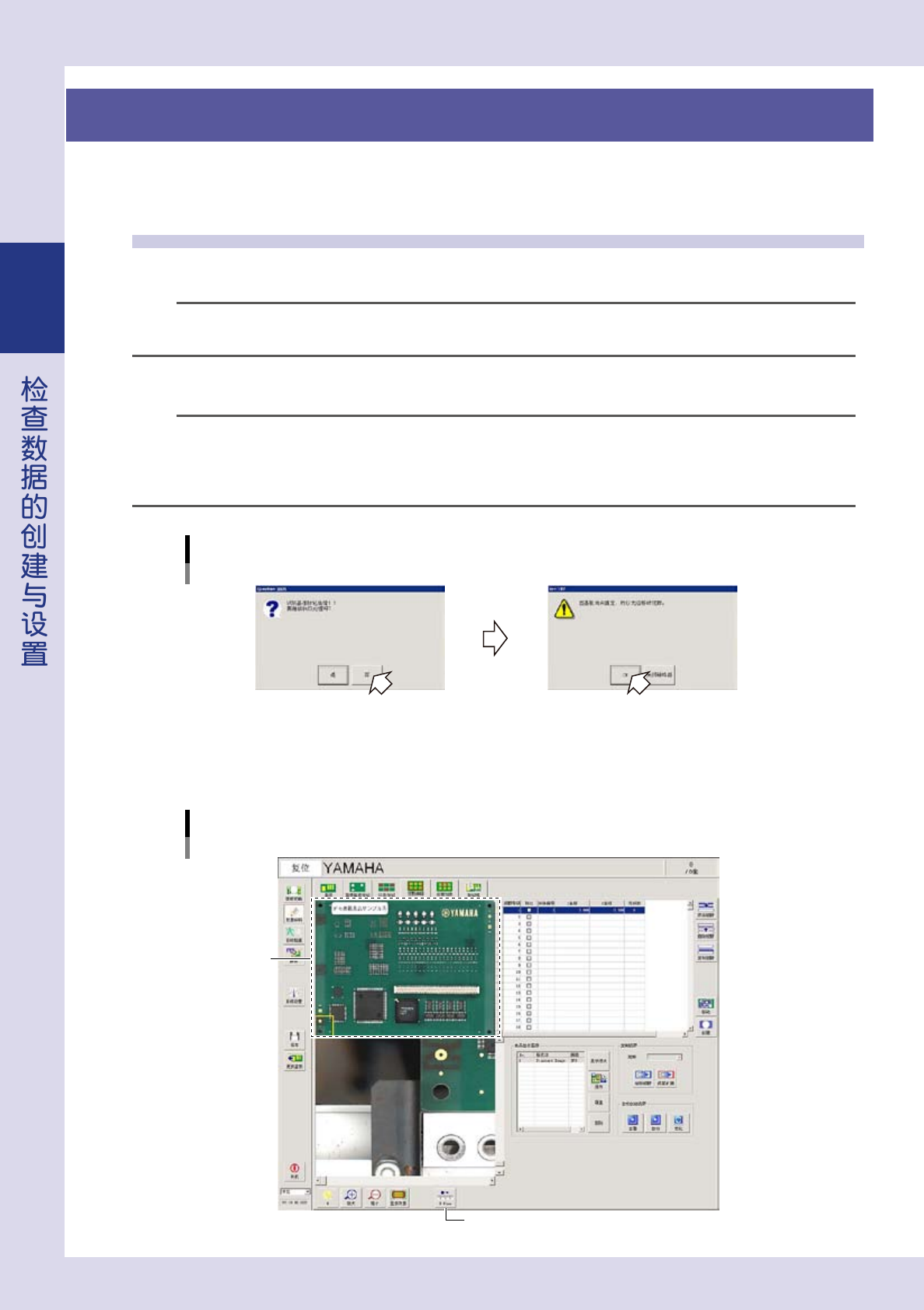

6.视野的设置
视野，是检查机进行检查时相机的视野，即相机拍摄 1 次所构成的检查范围。在基板上要检查的位置设置视野。
每个视野都必须拍照并保存图像，因此视野的设置必须在检查机上进行。( 脱机软件不具备此功能。)
6.1 设置视野的基本步骤
以下，介绍设置视野的基本步骤。
n
要点
读入用 P-Tool 创建的检查程序时，如已设置了视野，则不必再登录视野的坐标。如要在已创建检查对象的数据中自动创建视野时，
参照后述「6.2 视野的详细设置」。
1
按 [ 数据编辑 ] 按钮。
参考
如在检查机内没有基板的状态下选择「视野编辑」或「检查对象」选项卡时，会显示如下图所示的错误警告画面。
( 脱机软件，不会显示。)
如按 [ 否 ] 按钮，会显示未固定基板的警告画面，按 [OK] 按钮后，先在传入口的传感器检出位置放置基板，再按 [ 更换基板 ] 按钮。
如按 [ 是 ] 按钮，则不传入基板只作为脱机软件使用。
错误警告画面
26224-P9-00
2
打开「视野编辑」画面。
按 [ 数据编辑 ] 按钮，选择「视野编辑」选项卡。
[数据编辑] -「视野编辑」画面
更改移动间距用按钮
视野示意图
26225-P9-00
2-25
2
3

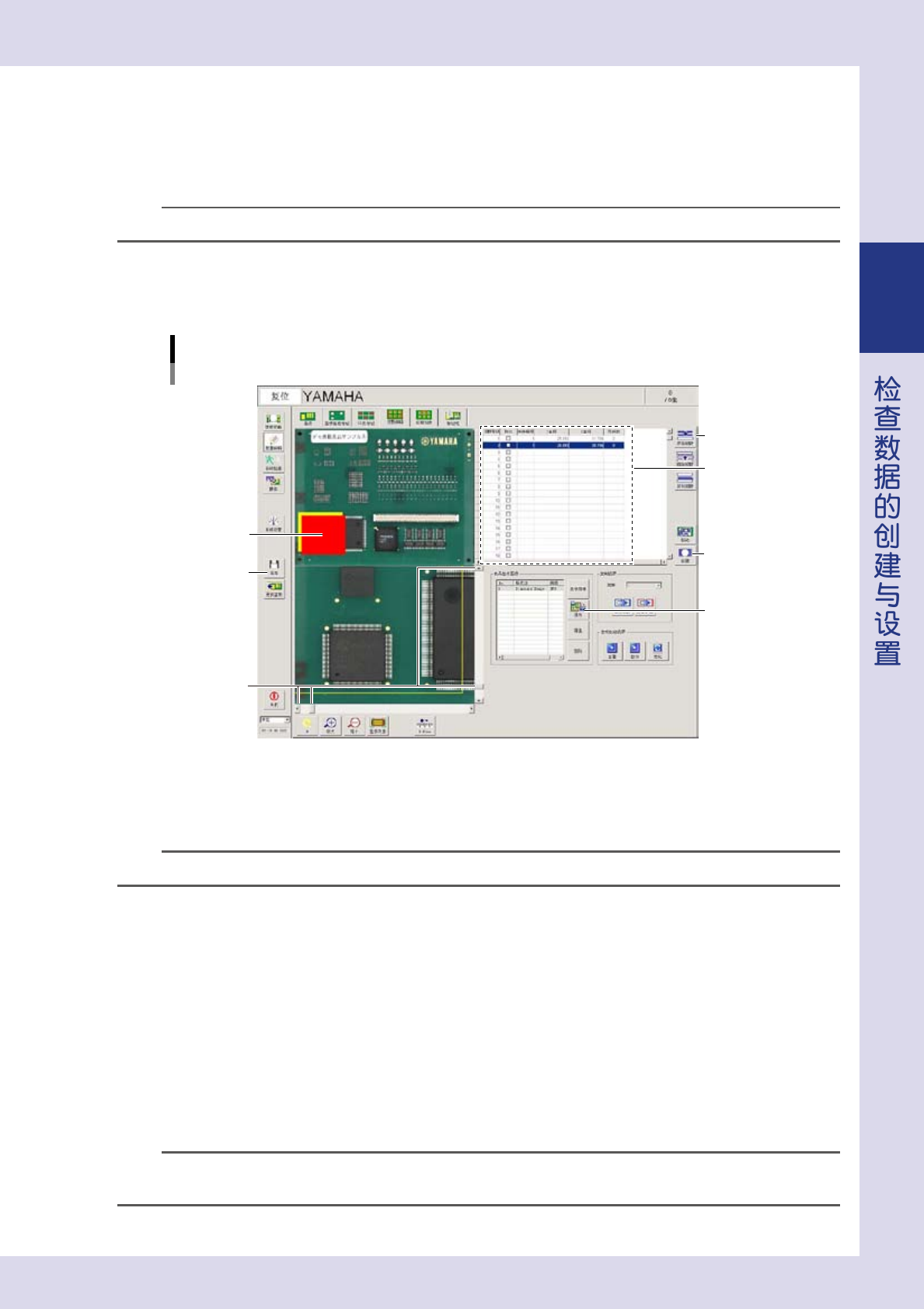

将视野 1 移至想要检查的位置。
视野 1 已经预先被自动创建，显示为黄色。
在视野示意图上拖动鼠标，或选择移动间距 (mm) 后用滚动条或滚动按钮，将视野 1 移至想要检查的位置。
移动时，最好可以使视野从基板的一端按顺序被设置。
n
要点
视野的显示颜色，按「黄→红→绿→蓝→粉红→紫→浅蓝」的顺序反复显示。选中的视野整个范围被显示色涂抹。
4
按 [ 添加视野 ] 按钮，添加视野。
所添加的视野，以红色重叠显示在当前所选视野的右下方。
添加视野
视野列表
Step 7
Step 8
Step 4
添加的视野
Step 9
Step 3、5
26226-P9-00
5
将添加的视野移至想要检查的位置。
在视野示意图上拖动鼠标，或用滚动条或滚动按钮，将添加的视野移至想要检查的位置。
n
要点
为防止漏检，建议使添加的视野与相邻视野稍有重叠。
6
反复 Step4 〜 Step5 的操作，添加全部视野。
添加视野并登录坐标，直至基板上想要检查的位置全部被视野所覆盖。较大的元件，如无法全部被框入
1 个视野范围内时，可以创建多个视野。
7
按[创建]按钮。
使创建的视野坐标保存在检查数据中。
8
按良品基板图像栏的 [ 保存 ] 按钮。
显示是否保存的确认对话框后，按 [ 是 ] 按钮。所有视野的良品基板图像被拍摄并作为视野图像 (Standard
Image) 保存。
n
要点
视野图像，在自动检查时的不良显示画面的对比图像和脱机软件 ( 选配 ) 中使用。
此外，如更改了视野时，必须按 [ 覆盖 ] 按钮，重新拍摄视野图像覆盖原来的 Standard Image。
9
按 [ 保存 ] 按钮，保存检查数据。
