2-31 2 6.3 视野图像的保存 保存创建的所有视野的图像。 使用保存的视野图像， 可以在自动检查时作为标准图像使用和在脱机软件上编辑数据。 ■ 视野图像的保存方法 要保存标准图像时，按良品基板图像栏的 [ 保存 ] 或 [ 覆盖 ] 按钮。 如良品基板图像栏没有图像时，按 [ 保存 ] 按钮，视野图像作为 StandardImage 被保存。 如已有 StandardImage 时，则按 [ 覆盖 ] 按钮，覆盖保存 …
2-30
2
5
按 [OK] 按钮，执行复制。
6
点击视野列表或视野示意图。
显示被复制的视野。

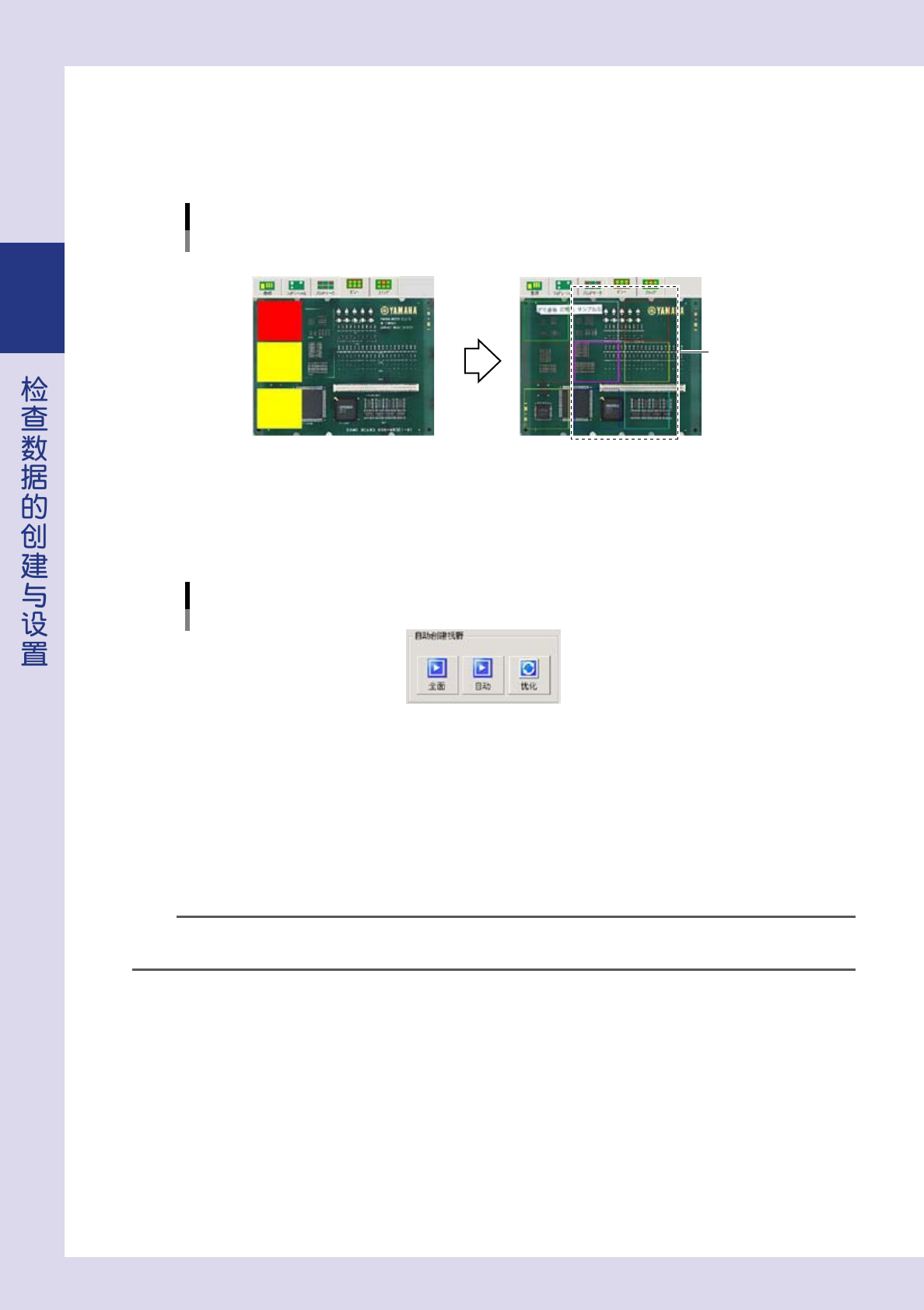

复制后的画面例
复制前 复制后
被复制至指定
的位置
26234-P9-00
6.2.3 视野的自动创建与缩短生产节拍时间
如想在已创建检查对象的数据上自动创建视野，或为缩短检查节拍时间而想优化视野的号码时，可以使用「自动
创建视野」栏的按钮。
自动创建视野按钮
26235-P9-00
全面
自动在基板的整个面上均匀地创建视野。
自动
在考虑检查对象的位置、大小的基础上自动创建可以框住所有检查对象的视野，并附加可以使轴的移动时间控制在最短的
视野号码。
优化
修改视野号码，使轴的移动时间达到最短。
n
要点
使用「自动创建视野」栏的按钮编辑了视野时，必须保存视野图像。此时，如良品基板图像栏没有图像时，按 [ 保存 ] 按钮，视野
图像作为 Standard Image 被保存。如已有 Standard Image 时，则按 [ 覆盖 ] 按钮，覆盖保存 Standard Image。
2-31
2
6.3 视野图像的保存
保存创建的所有视野的图像。使用保存的视野图像，可以在自动检查时作为标准图像使用和在脱机软件上编辑数据。
■ 视野图像的保存方法
要保存标准图像时，按良品基板图像栏的 [ 保存 ] 或 [ 覆盖 ] 按钮。
如良品基板图像栏没有图像时，按 [ 保存 ] 按钮，视野图像作为 StandardImage 被保存。
如已有 StandardImage 时，则按 [ 覆盖 ] 按钮，覆盖保存 StandardImage。
n
要点
如更改了视野的坐标时，必须重新保存视野图像。按 [ 覆盖 ] 按钮，重新拍摄视野图像后覆盖原来的 Standard Image。
视野图像的保存
良品基板图像[保存]按钮
26236-P9-00
显示图像
从良品基板图像列表中选择基板后，按 [ 显示图像 ] 按钮，会显示所选基板的图像。
保存
在没有保存良品基板图像的状态下按 [ 保存 ] 按钮，基板图像会以基板 ID 为 StandardImage 被保存。
此后，则以保存日为基板 ID 保存图像。
覆盖
从良品基板图像栏选择要覆盖的基板后，按 [ 覆盖 ] 按钮，所选基板的图像被覆盖保存。
删除
从良品基板图像列表中选择基板后，按 [ 删除 ] 按钮，所选基板的图像被删除。
n
要点
在 [ 数据编辑 ] -「检查对象」画面按 [ 图像列表 ] 按钮，可以显示所保存的视野图像。
2-32
2
■ 利用保存的视野图像
打开保存的视野图像，可以确认所创建的检查数据和更改参数等。
1
选择要确认的检查对象。
[数据编辑] -「检查对象」画面
[图像列表]按钮
[图像列表]按钮
26237-P9-00
2
按 [ 数据编辑 ]-「检查对象」画面的 [ 图像列表 ] 按钮。
显示图像列表画面。
3
选择基板 ID。
从图像列表中选择想要显示的基板 ID 后，按 [ 选择 ] 按钮。
下侧的视野图像中切换为所选择的图像，对检查对象进行测试。测试结果为良品时，显示为「OK」；
测试结果为不良品时，显示为「NG」。如无法正确判定时，必须修改设置的参数。
图像列表
选择基板ID
26238-P9-00
