2-61
2

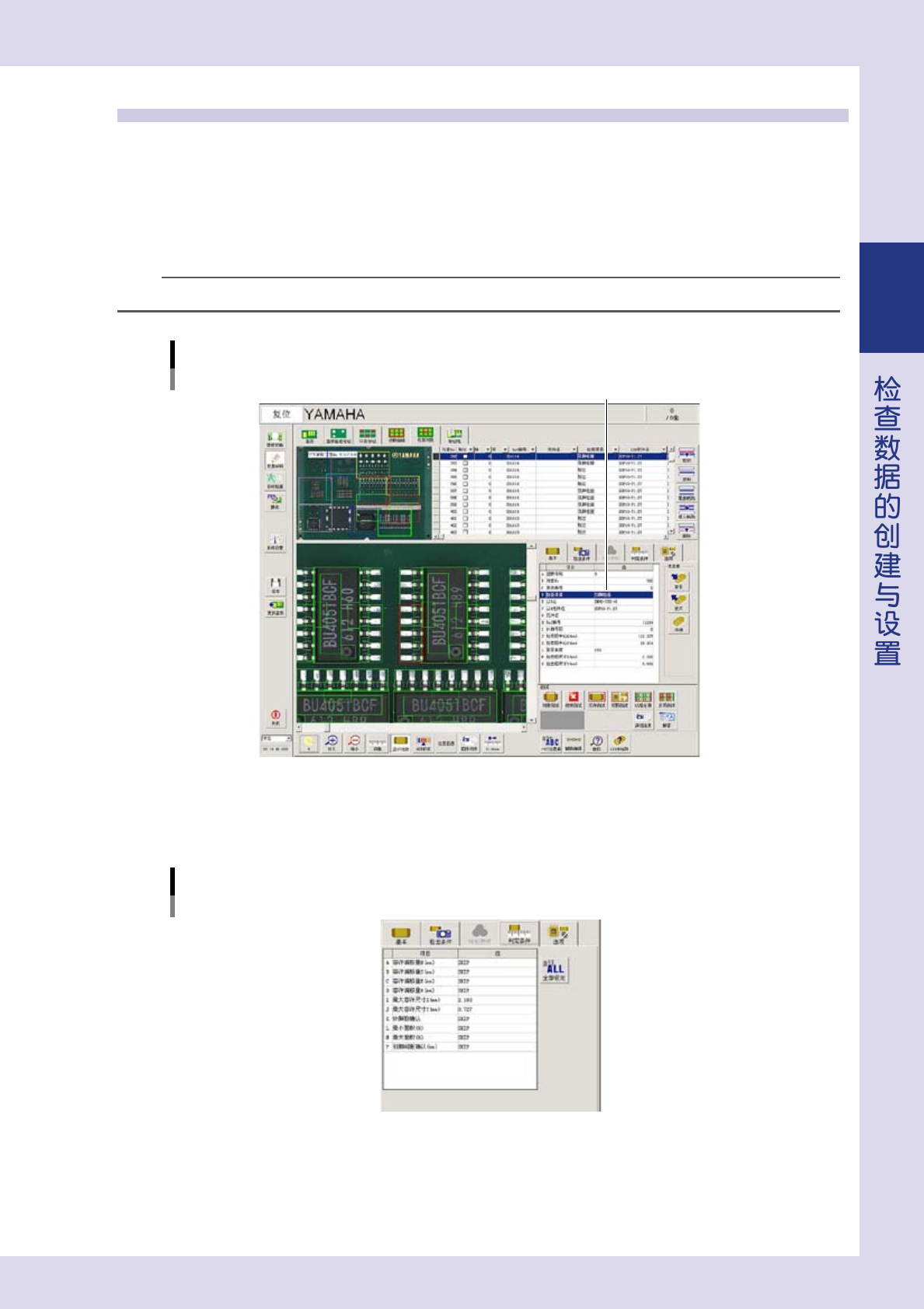

8.5 引脚检查 ( 连焊用 )
要检查引脚之间的连焊或相邻元件之间的连焊时，使用此检查项目。
1
设置检查对象。
1. 创建检查对象框。
2. 将检查项目设置为「引脚检查」。
3. 设置界限值。
参考
检查对象框的创建和界限值的设置，参照本章前述「7.1 设置检查对象的基本步骤」。
检查项目
引脚检查
设置为「引脚检查」
26273-P9-00
2
设置判定条件参数。
打开「判定条件」选项卡，设置下列参数。
判定条件参数
检查项目：引脚检查
26274-P9-00
2-62
2
A 〜 D. 容许偏移量 N 〜 W(mm)
元件主体侧必须设置为「SKIP」。设置时，根据元件的尺寸、图样的设计设置。
I、J. 最大容许尺寸 X、Y(mm)
此值，在 Step5 中按 [ 解答 ] 按钮后会自动算出并设置。在此不必设置。对自动算出的值，也可以根据
需要进行更改。
K. 针脚数确认
从下拉框中选择「SKIP」或输入针脚数。
‧
SKIP ：检查 IC、接插件等的引脚之间是否有连焊时使用。
‧
针脚数 ：检查如 3 针、5 针的晶体管等引脚之间的连焊或贴装是否偏移了 180 度时设置。
直接输入针脚根数。
L、M. 最小面积、最大面积 (%)
设置判定面积时的最小面积和最大面积。
根据「K. 针脚数确认」中所设置的内容设置。
‧
SKIP 时 ：最小面积设置为 SKIP，最大面积设置为任意 (100)。
‧
针脚数时 ：最小面积设置为 10 〜 30，最大面积设置为任意 (100)。
P. 引脚间距确认 (mm)
一般不使用，因此设置为「SKIP」。要使用时，初始值输入「0.06」。
3

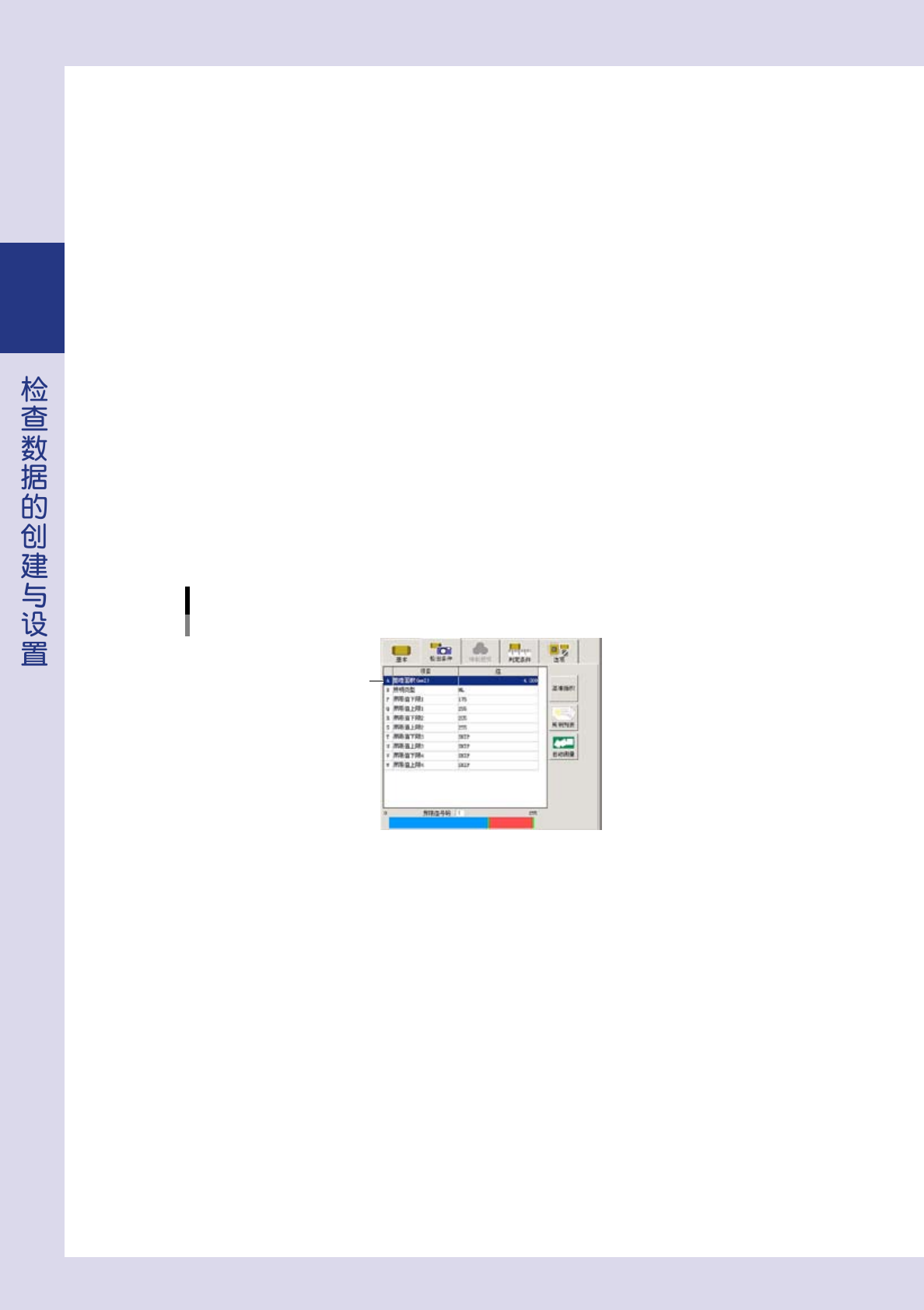

设置检出条件参数。
打开「检出条件」选项卡，设置下列参数。
检出条件参数
检查项目：引脚检查
A
26275-P9-00
A. 基准面积 (mm)
根据「判定条件」参数中的「K. 针脚数确认」中所设置的内容设置。
设置为「SKIP」时，初始值输入「4」。
如输入了针脚数时，按 [ 基准面积 ] 按钮。
4
对检查对象执行测试。
1. 按 [ 对象测试 ] 按钮，对创建的检查对象执行测试。
2. 确认实测数据后，按 [ 结束测试 ] 按钮。
此时测试结果为「NG」，但不存在问题。
5
按[解答]按钮。
显示「检查结果」画面后，按 [ 自动计算 ] 按钮。
判定条件参数的以下项目会自动被设置。
‧
「I、J. 最大容许尺寸 X、Y」中自动输入最大识别值的 1.5 倍。
‧
「P. 引脚间距确认」中自动输入最小识别宽度的 70%。( 只有设置了引脚间距检查时才会输入 )
2-63
2
6

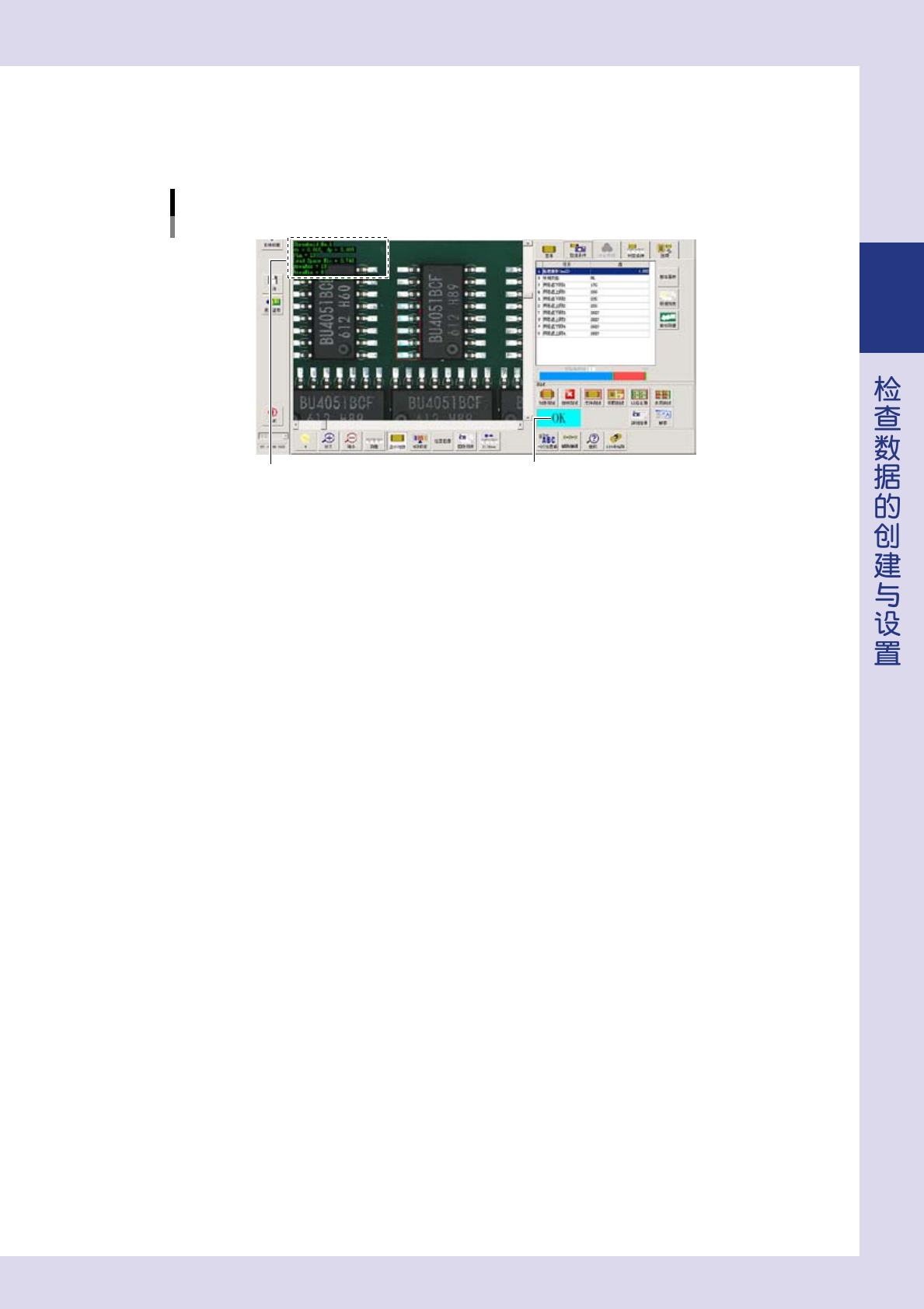

再次对检查对象执行测试。
1. 按 [ 对象测试 ] 按钮，再次执行测试。
2. 确认实测数据后，按 [ 结束测试 ] 按钮。
测试结果画面
显示实测数据
测试结果
26276-P9-00
实测数据
Threshold No. ：检查时所用界限值的号码。
dx=、dy= ：检查对象框中心与检出范围中心的偏移量。
Pin= ：所检出的引脚数量。
Lead Space Min= ：引脚之间最小的间距。
AreaMax= ：所检出的最大针脚的检出面积相对于基准面积的比率 (%)。
AreaMin= ：所检出的最小针脚的检出面积相对于基准面积的比率 (%)。
WidthX=、WidthY= ：最大检出宽度 X、最大检出宽度 Y。
3. 根据测试结果，修改「检出条件」和「判定条件」参数。
