8.9 电极间距检查
要检查是否缺件或位置是否发生偏移时，使用此检查项目。测定芯片元件的电极间距。
1
设置检查对象。
1. 创建检查对象框。
2. 将检查项目设置为「电极间距检查」。
3. 设置界限值。
参考
检查对象框的创建和界限值的设置，参照本章前述「7.1 设置检查对象的基本步骤」。
检查项目
电极间距检查
设置为「电极间距检查」
26287-P9-00
2-73
2
2
设置检出条件参数。
打开「检出条件」选项卡，设置下列参数。
检出条件参数
检查项目：电极间距检查
[基准面积]按钮

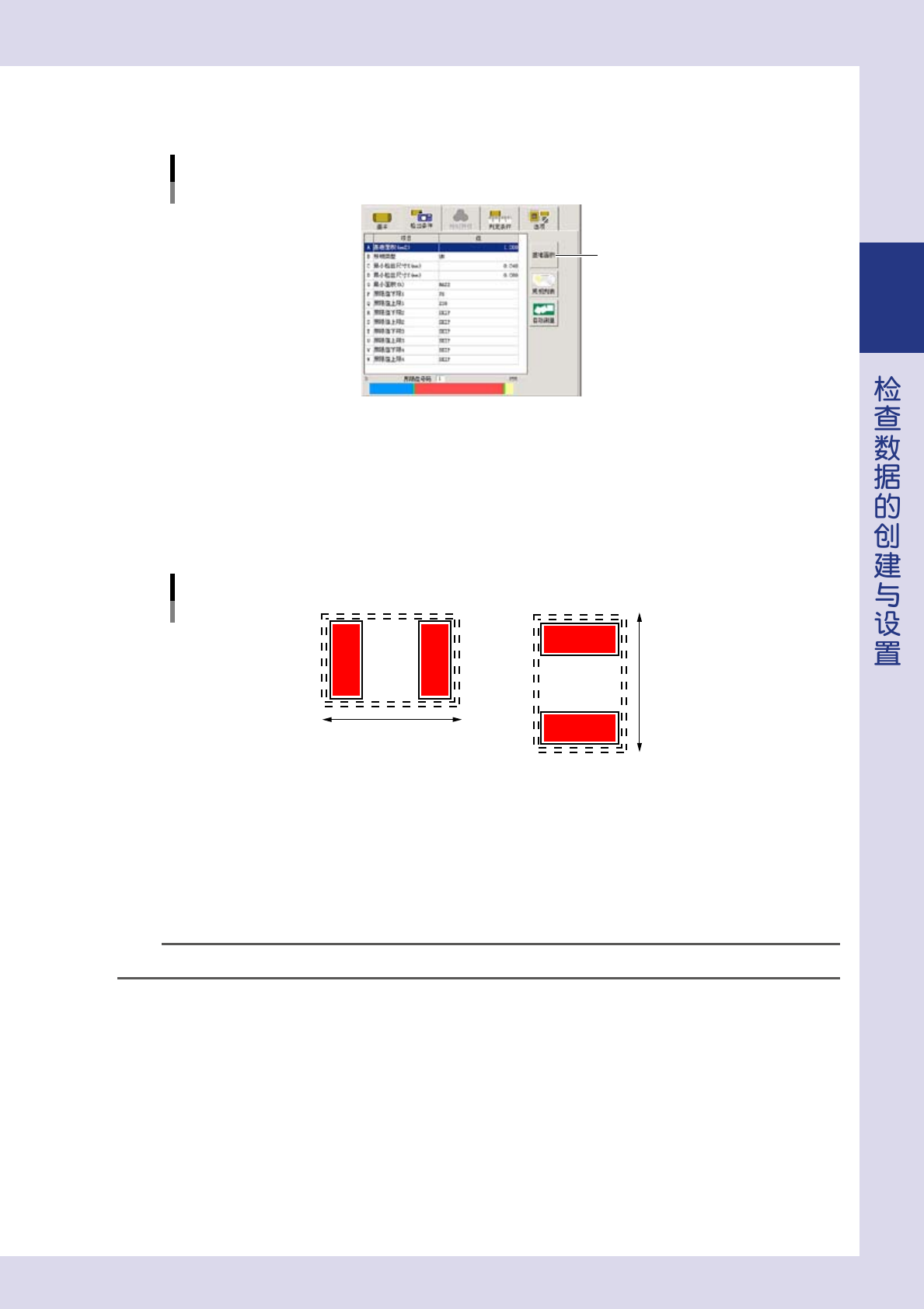

26288-P9-00
A. 基准面积 (mm
2
)
按 [ 基准面积 ] 按钮，自动设置创建的检查对象框的面积。
C、D. 最小检出尺寸 X、Y(mm)
设置可以作为检查对象物检出的最小尺寸。
‧
X 方向长时，X
<
Y (X 输入 0.04、Y 输入 0.08 作为初始值 )
‧
Y 方向长时，X>Y (X 输入 0.08、Y 输入 0.04 作为初始值 )
最小检出尺寸和贴装方向的关系
Ｙ方向长时＝Ｘ值＞Ｙ值
(Ｙ值小于Ｘ的最小宽度）
Ｘ方向长时＝Ｘ值＜Ｙ值
(Ｘ值小于Ｙ的最小宽度)
25206-P9-00
G. 最小面积 (%)
选择「MAX2」作为初始值。
如设置为「MAX2」，则自动将检查对象框内最大的检出面积和第 2 大的检出面积作为检查对象物 ( 测
定距离 )。( 此设置可以将电极以外的焊锡膏、丝印等排除在检查对象之外。)
在 Step5 中按 [ 自动计算 ] 按钮，可以自动输入最小面积。
n
要点
如检出的面积相对于基准面积的比率小于此最小面积值 (%) 时，不会被作为检查对象。
2-74
2
3
设置判定条件参数。
打开「判定条件」选项卡，设置下列参数。
判定条件参数
检查项目：电极间距检查
26289-P9-00
A 〜 D. 容许偏移量
设置发生位置偏移时的容许范围。
Q. 测定方法
设置有元件和没有元件 ( 缺件 ) 时距离之差较大的一侧。
‧
内 ：测定电极的内侧。
‧
外 ：测定电极的外侧。
R.S. 最小电极间距 / 最大电极间距 (mm)
此处可以不必设置。在 Step5 中，按 [ 自动计算 ] 按钮，可以自动输入。
O. 容许偏移量 (° )
以度为单位设置容许元件倾斜的范围。
4
对检查对象执行测试。
1. 设置完参数后，按 [ 对象测试 ] 按钮，对创建的检查对象执行测试。
2. 确认实测数据后，按 [ 结束测试 ] 按钮。
5
按[解答]按钮。
显示「检查结果」画面后，按 [ 自动计算 ] 按钮。
通过按 [ 自动计算 ] 按钮，以下的参数会自动被设置。
检出条件参数
「C、D. 最小检出尺寸 X、Y」中会自动输入最大识别值的 1.5 倍的值。
「T. 最小面积」中会自动输入「20」。
判定条件参数
「R. 最小电极间距」中会自动输入实测数据中 Distance 的 90% 的值。
「S. 最大电极间距」中会自动输入实测数据中 Distance 的 110% 的值。
6
再次对检查对象执行测试。
1. 按 [ 对象测试 ] 按钮，再次执行测试。
2. 确认实测数据后，按 [ 结束测试 ] 按钮。
实测数据
Threshold No. ：检查时所用界限值的号码。
dx=、dy= ：检查对象框中心与检出范围中心的偏移量。
Distance= ：检出物之间的距离 ( 单位 ：mm)。
3. 根据测试结果，修改「检出条件」和「判定条件」参数。
n
要点
务必将创建的检查对象复制至缺件处，重新修改「R.S. 最小 / 最大电极间距」的设置。
