设置判定条件参数。
打开「判定条件」选项卡，设置下列参数。
判定条件参数
检查项目：电极间距检查
26289-P9-00
A 〜 D. 容许偏移量
设置发生位置偏移时的容许范围。
Q. 测定方法
设置有元件和没有元件 ( 缺件 ) 时距离之差较大的一侧。
‧
内 ：测定电极的内侧。
‧
外 ：测定电极的外侧。
R.S. 最小电极间距 / 最大电极间距 (mm)
此处可以不必设置。在 Step5 中，按 [ 自动计算 ] 按钮，可以自动输入。
O. 容许偏移量 (° )
以度为单位设置容许元件倾斜的范围。
4
对检查对象执行测试。
1. 设置完参数后，按 [ 对象测试 ] 按钮，对创建的检查对象执行测试。
2. 确认实测数据后，按 [ 结束测试 ] 按钮。
5
按[解答]按钮。
显示「检查结果」画面后，按 [ 自动计算 ] 按钮。
通过按 [ 自动计算 ] 按钮，以下的参数会自动被设置。
检出条件参数
「C、D. 最小检出尺寸 X、Y」中会自动输入最大识别值的 1.5 倍的值。
「T. 最小面积」中会自动输入「20」。
判定条件参数
「R. 最小电极间距」中会自动输入实测数据中 Distance 的 90% 的值。
「S. 最大电极间距」中会自动输入实测数据中 Distance 的 110% 的值。
6
再次对检查对象执行测试。
1. 按 [ 对象测试 ] 按钮，再次执行测试。
2. 确认实测数据后，按 [ 结束测试 ] 按钮。
实测数据
Threshold No. ：检查时所用界限值的号码。
dx=、dy= ：检查对象框中心与检出范围中心的偏移量。
Distance= ：检出物之间的距离 ( 单位 ：mm)。
3. 根据测试结果，修改「检出条件」和「判定条件」参数。
n
要点
务必将创建的检查对象复制至缺件处，重新修改「R.S. 最小 / 最大电极间距」的设置。
2-75
2
8.10 位置校正
此检查项目，除了通过基板基准标记执行位置校正外，还添加了对检查位置执行校正的功能。如元件主体的贴装
位置偏移时，用所偏移的量校正所指定的检查对象的检查位置。此外，还可以用基准标记的位置偏移量校正所指
定的检查对象的检查位置。
1
设置检查对象。
1. 创建检查对象框。
2. 将检查项目设置为「位置校正」。
3. 设置界限值。
参考
检查对象框的创建和界限值的设置，参照本章前述「7.1 设置检查对象的基本步骤」。
检查项目
位置校正

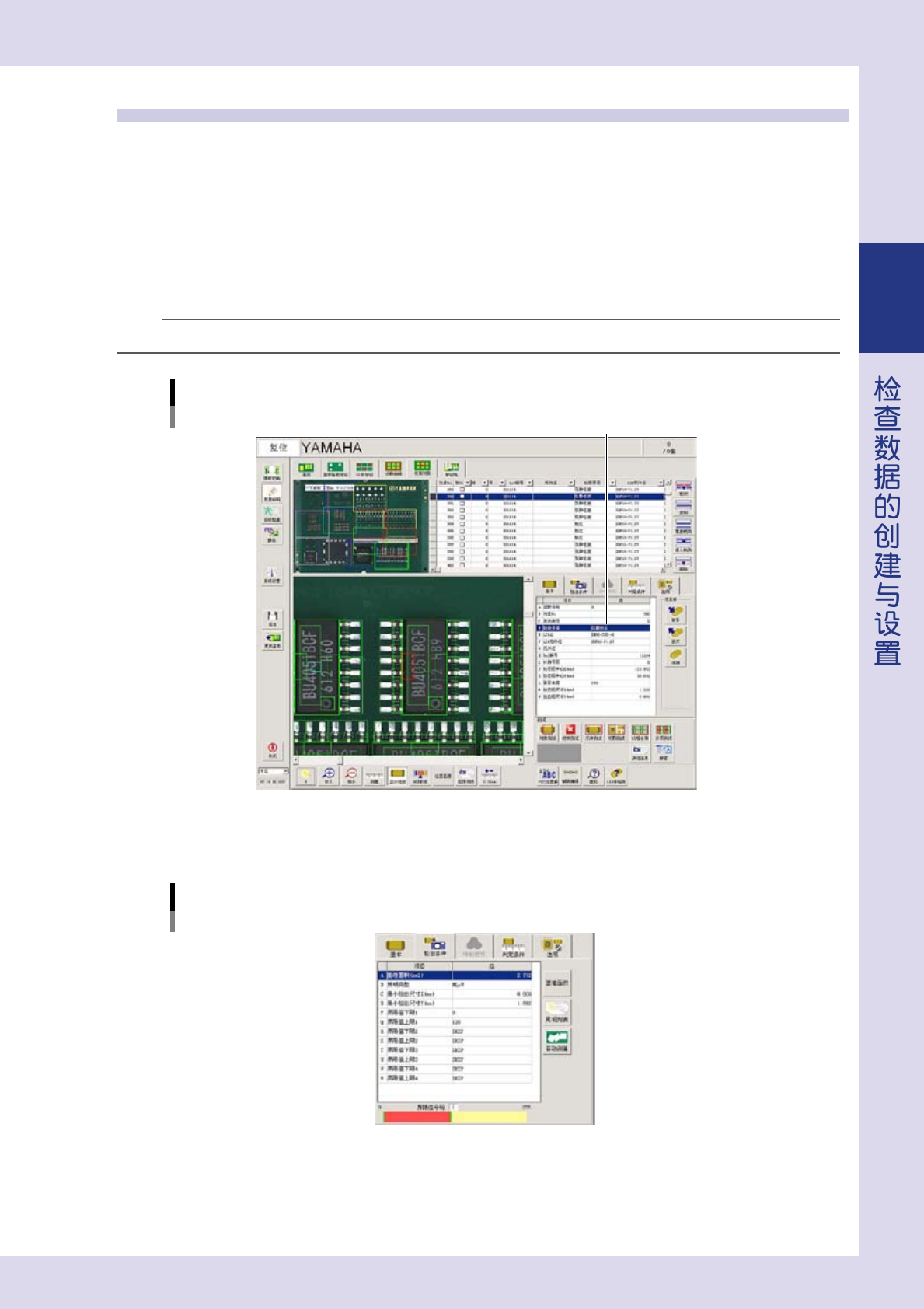

设置为「位置校正」
26290-P9-00
2
设置检出条件参数。
打开「检出条件」选项卡，设置下列参数。

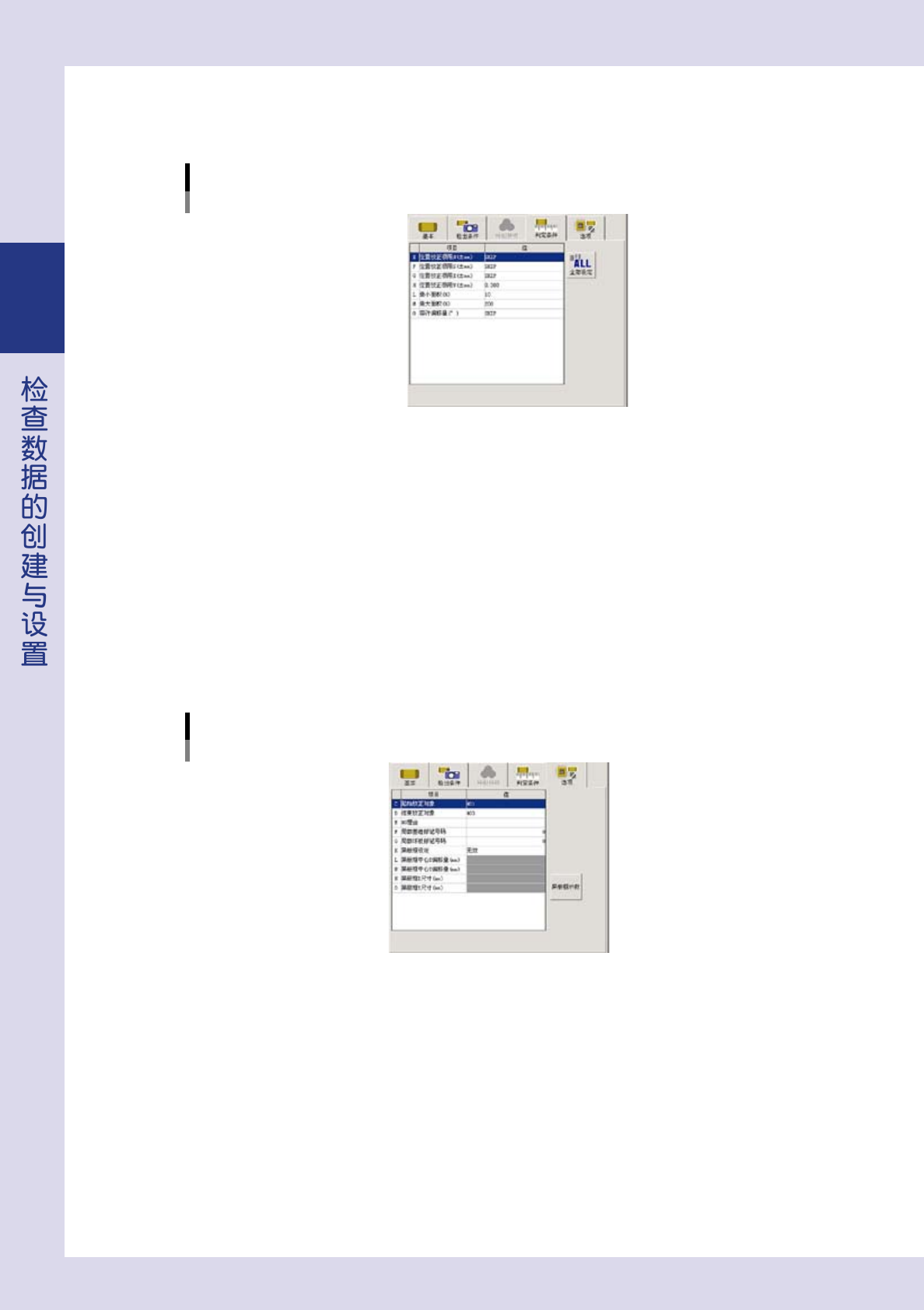

检出条件参数
检查项目：位置校正
26291-P9-00
A. 基准面积 (mm
2
)
按 [ 基准面积 ] 按钮，自动设置创建的检查对象框的面积。
C、D. 最小检出尺寸 X、Y(mm)
设置可以作为检查对象物检出的最小尺寸。
此值，在 Step6 中按 [ 自动计算 ] 按钮，可以自动设置。此处没有必要设置。
2-76
2
3
设置判定条件参数。
打开「判定条件」选项卡，设置下列参数。

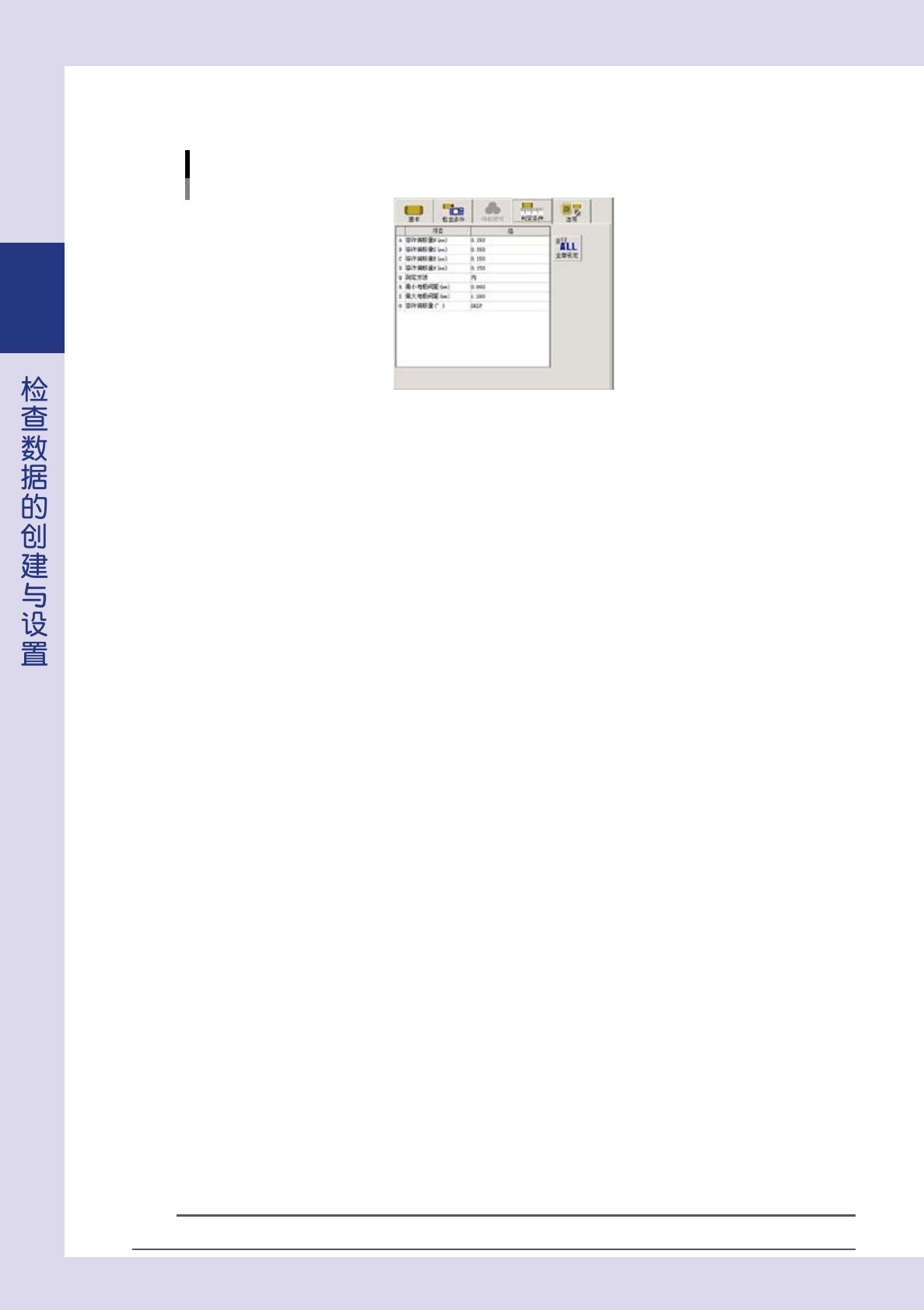

判定条件参数
检查项目：位置校正
26292-P9-00
E 〜 H. 位置校正极限 N 〜 W(mm)
输入位置校正的极限。
如检出的位置 ( 偏移量 ) 超过极限时，不校正。
不想作为基准的方向，设为「SKIP」。
L. 最小面积 (%)
设置判定面积时的最小面积。( 参考值为 10%)
M. 最大面积 (%)
设置判定面积时的最大面积。( 参考值为 200%)
4
设置选项参数。
打开「选项」参数，设置下列参数。
选项参数
检查项目：位置校正
26293-P9-00
C. 起始校正对象
设置要执行位置校正的开始检查对象号码。
D. 结束校正对象
设置要执行位置校正的结束检查对象号码。
5
对检查对象执行测试。
1. 按 [ 对象测试 ] 按钮，对创建的检查对象执行测试。
2. 确认实测数据后，按 [ 结束测试 ] 按钮。
6
按[解答]按钮。
打开「检查结果」画面后，按 [ 自动计算 ] 按钮进行自动计算。
