3-6 3 1.2 P-Tool 的设置 以下，介绍在 P-Tool 创建检查程序时必要条件的设置方法。 1 启动基板资源管理器。 2 从「维护」菜单打开「设置转换为检查机数据」的画面。 「设置转换为检查机数据」画面 Step 3 Step 4 Step 5 26306-P9-00 3 勾选「使用转换为检查机数据的功能」的选择框。 4 设置传送轨的固定侧。 按照贴片机的传送轨基准选择。 5 设置基板原点基准 X、Y。 使用 YAMAHA…
3-5
3
3
输入数据库名。
在「元件名」栏右侧的「数据库名」栏里输入要给各元件粘贴的检查信息库的元件名。信息库名已确定时，
在「备注」栏里输入信息库名。
n
要点
‧
删除还没有确定信息库的元件名。
‧
如所有元件的信息库元件名都还没有确定时，删除第 2 行以后的元件，在第 1 行的「数据库名」里输入 AAAA( 任意 )。
‧
信息库元件名，用半角英文和数字在 29 字以内输入。(YVi 系列必须控制在 14 字以内 )
‧
信息库名，用半角英文和数字在 31 字以内输入。

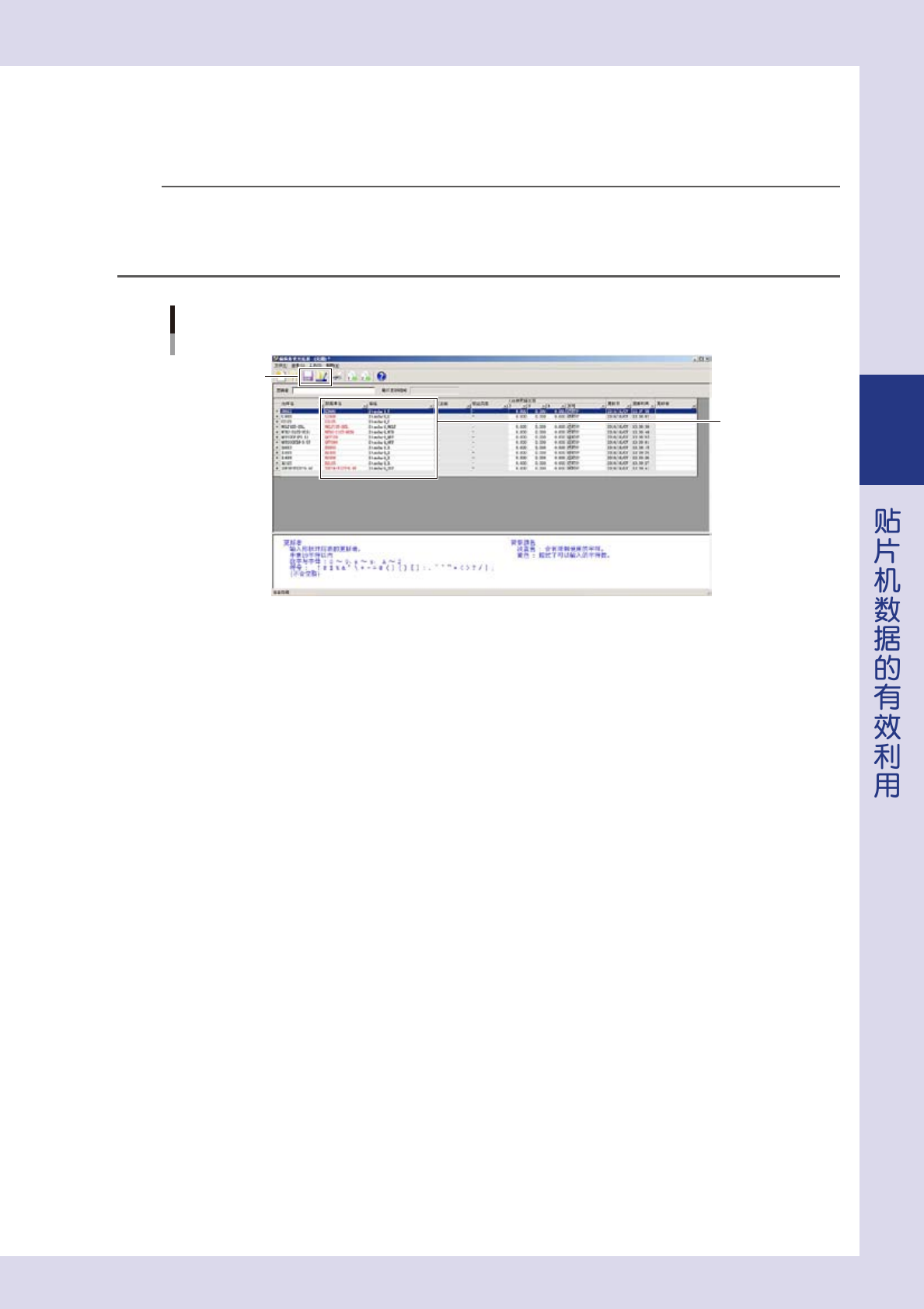

形状对应表的编辑
Step 3
Step 4
26305-P9-00
4
保存形状对应表。
选择「另存为」或按 [ 保存 ] 按钮。使用「另存为」命令时，会显示「另存为」对话框，选择保存位置，
输入文件名后，按 [ 保存 ] 按钮。
5
退出形状对应表的编辑。
从「文件」菜单选择「退出」。显示是否要退出的确认对话框后，按 [ 是 ] 按钮。
6
关闭「转换 ASCII 数据」画面。
从「文件」菜单选择「退出应用程序」。显示是否要关闭的确认对话框后，按 [ 是 ] 按钮，返回「基板资源
管理器」画面。
3-6
3
1.2 P-Tool 的设置
以下，介绍在 P-Tool 创建检查程序时必要条件的设置方法。
1
启动基板资源管理器。
2
从「维护」菜单打开「设置转换为检查机数据」的画面。

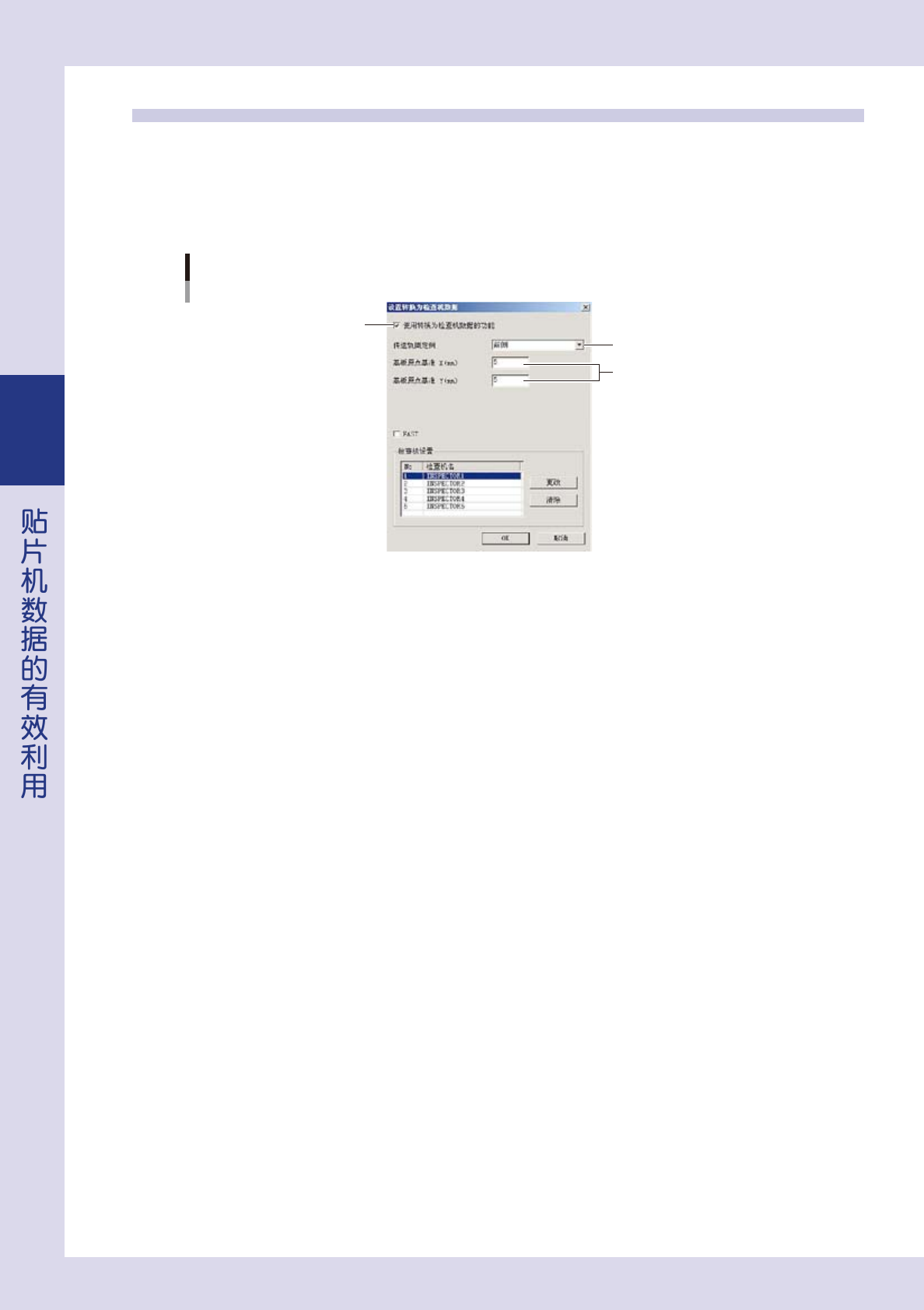

「设置转换为检查机数据」画面
Step 3
Step 4
Step 5
26306-P9-00
3
勾选「使用转换为检查机数据的功能」的选择框。
4
设置传送轨的固定侧。
按照贴片机的传送轨基准选择。
5
设置基板原点基准 X、Y。
使用 YAMAHA 贴片机的数据时，设置为 X=5、Y=5mm。
但，如转换后的检查机数据的坐标整体有偏移时，必须在 -999.999 〜 999.999 的范围内指定。
3-7
3
6
从「检查机设置」栏选择「INSPECTOR1」，按 [ 更改 ] 按钮。
显示「检查机详细设置」画面。

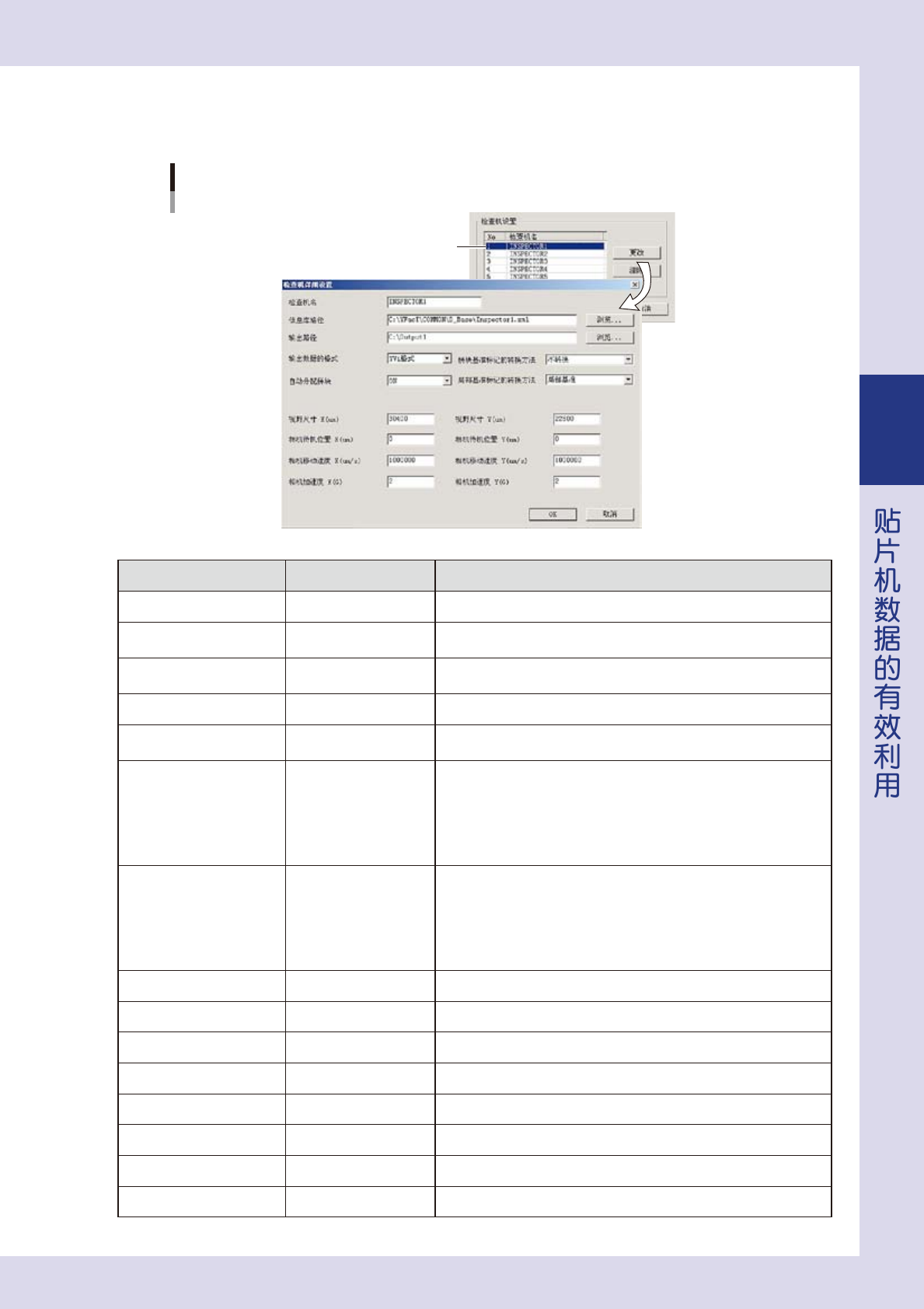

「检查机详细设置」画面
选择「INSPECTOR1」
26307-P9-00
项目 范围 说明
检查机名
20
字符以内 设置要在「数据 (P)」-「转换基板程序 (D)」的子菜单中显示的名称。
信息库路径
259
字符以内
设置转换时要使用的形状对应表
xml
文件。
按 [ 浏览 ] 按钮，可以从「打开」画面选择。
输出路径
259
字符以内
设置转换后的检查机数据的默认输出目的地。
按 [ 浏览 ] 按钮，可以从「打开」画面选择。
输出数据的格式
YVi
格式
/YSi
格式 设置要转换的检查机数据的格式。
自动分配拼块
OFF/ON
转换时，设置是否执行自动分配拼块。
使用此功能时，必须按照检查机的设定值设置「视野尺寸
X
」
以后的项目。
拼块基准标记的转换方法 不转换 / 局部基准标记
‧
「输出数据的格式」栏为「
YVi
格式」时 ：
如设置为「不转换」，则不转换基板程序的拼块基准标记。
如设置为「局部基准标记」，则基板程序的拼块基准标记转换为检查机的
局部基准标记检查对象。
‧
「输出数据的格式」栏为「
YSi
格式」时 , 此栏无法设置。
转换时，基板程序的拼块基准标记会转换为检查程序的拼块基准标记。
局部基准标记的转换方法 不转换 / 局部基准标记
‧
「输出数据的格式」栏为「
YVi
格式」时 ：
如设置为「不转换」，则不转换基板程序的局部基准标记。
如设置为「局部基准标记」，则基板程序的局部基准标记转换为检查机的
局部基准标记检查对象。
‧
「输出数据的格式」栏为「
YSi
格式」时 , 此栏无法设置。
转换时，基板程序的局部基准标记会转换为检查程序的局部基准标记。
视野尺寸
X(µm) 10,000
〜
999,999
检查机的视野尺寸
X(µm)
视野尺寸
Y(µm) 10,000
〜
999,999
检查机的视野尺寸
Y(µm)
相机待机位置
X(µm) -999,999
〜
999,999
检查机的相机待机位置
X(µm)
相机待机位置
Y(µm) -999,999
〜
999,999
检查机的相机待机位置
Y(µm)
相机移动速度
X(µm/s) 1
〜
2,137,483,647
检查机的相机移动速度
X(µm/s)
相机移动速度
Y(µm/s) 1
〜
2,137,483,647
检查机的相机移动速度
Y(µm/s)
相机加速度
X(G) 0.001
〜
9.999
检查机的相机加速度
X(G)
相机加速度
Y(G) 0.001
〜
9.999
检查机的相机加速度
Y(G)
