设置基准标记参数。
在画面右下的基准标记参数列表中设置以下参数。
A. 识别类型
选择形状识别。
B. 照明类型
在 Step8 中设置。
D. 标记检出范围
设置查找标记的范围大小。
E、F. 亮度增益、亮度偏移
所设定的值必须使基板上的标记清晰可见。
‧
亮度增益，是为使标记易于确认而调亮标记。
‧
亮度偏移，是为强调标记而调暗整个画面。
8
按 [ 照明列表 ] 按钮，选择清晰的图像。
按 [ 照明列表 ] 按钮，显示「图像列表」画面。从画面中选择标记清晰可见的图像，按 [ 应用 ] 按钮。
应用后自动返回「登录基准标记」画面。
参考
如在「图像列表」画面的照明下基准标记无法清晰可见时，可以使用「CUSTOM」照明。设置方法，参照前述第 2 章「4.2 基准标
记 CUSTOM 照明的设置」。
9
设置界限值。
按 [ 彩色 ] 按钮，移动界限值滑动条，使只有标记显示为红色。
0
按 [ 自动计算 ] 按钮。
q
拖动鼠标，框住标记。
拖动鼠标框住要登录的标记后，按设置的识别类型自动进行测量。
测量结束后，各项参数自动被设置，并测试是否可以检出标记。
w
按 [ 结束测试 ] 按钮，结束测试。
测试结果为「NG」时，必须重新操作 Step7 以后的步骤。
参考
识别标记正常结束时，会在下侧标记画面的左上方显示识别坐标。此时，如按 [ 创建 ] 按钮，可以将识别坐标作为基准标记登录。
如所输入的是设计坐标，切勿按 [ 创建 ] 按钮。
e
根据需要，登录标记 2 和标记 3。
按照与标记 1 相同的步骤登录标记 2、标记 3。
r
按 [ 保存 ] 按钮，保存检查程序。
3-18
3
3.信息库的全部展开
3.1 信息库的全部展开
信息库的展开，是在检查项目为「跳过」的检查对象位置粘贴与该元件相对应的信息库的功能。
以下，介绍信息库全部展开的操作步骤。关于信息库的详细内容，参阅后述第 4 章「1. 信息库」。
1
打开 [ 数据编辑 ]-「检查对象」画面。
2
打开「基本」参数选项卡。
3
按[展开]按钮。
打开「信息库数据的展开」画面。
4
选择展开模式。
从下拉框中选择「全部展开」或「全部展开 ( 指定信息库名 )」。
全部展开
对所有元件，从登录的信息库中粘贴与信息库元件名一致的信息库。
全部展开 ( 指定信息库名 )
对所有元件，从指定信息库名的信息库中粘贴与信息库元件名一致的信息库。
参考
单一展开 ( 指定信息库元件名 )，以元件为单位指定要粘贴的信息库，与信息库元件名一致的信息库被粘贴。
5
按[执行]按钮。
与信息库元件名一致的信息库全部被粘贴。
全部展开后，会显示确认对话框，按 [OK] 按钮。

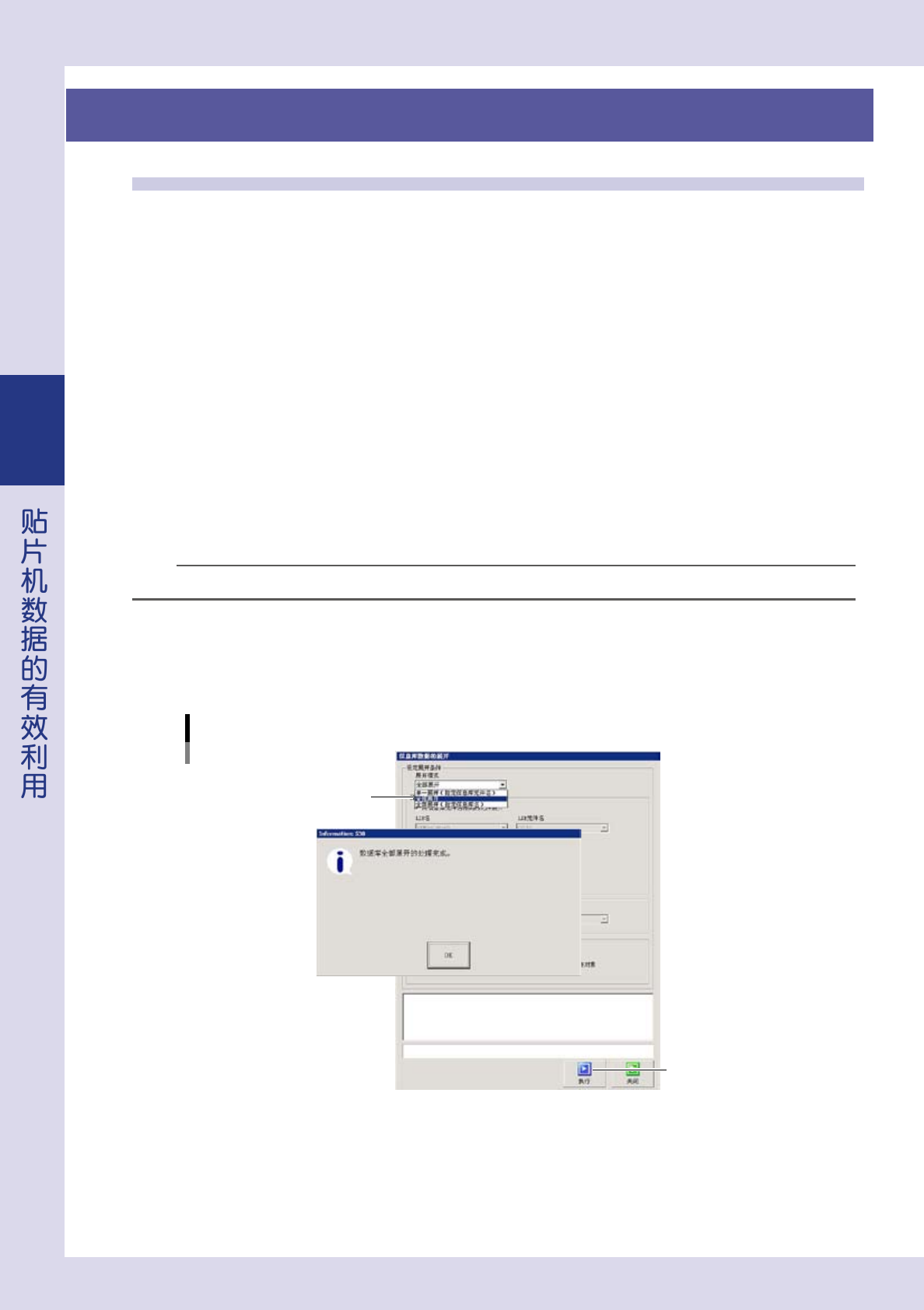

「信息库数据的展开」画面
Step4
Step5
26320-P9-00
6
按 [ 关闭 ] 按钮，结束信息库的展开。
按 [ 关闭 ] 按钮，返回「检查对象」画面。
7
按 [ 保存 ] 按钮，保存检查程序。
3-19
3
3.2 信息库的创建
没有在信息库登录的元件，即使执行信息库全部展开，也不会被粘贴信息库，仍然保持检查项目为「跳过」的状态。
必须创建新的信息库后重新展开。
1
打开 [ 数据编辑 ]-「检查对象」画面。
2
按 [LIB 未粘贴 ] 按钮。
打开「未粘贴信息库的元件列表」画面。

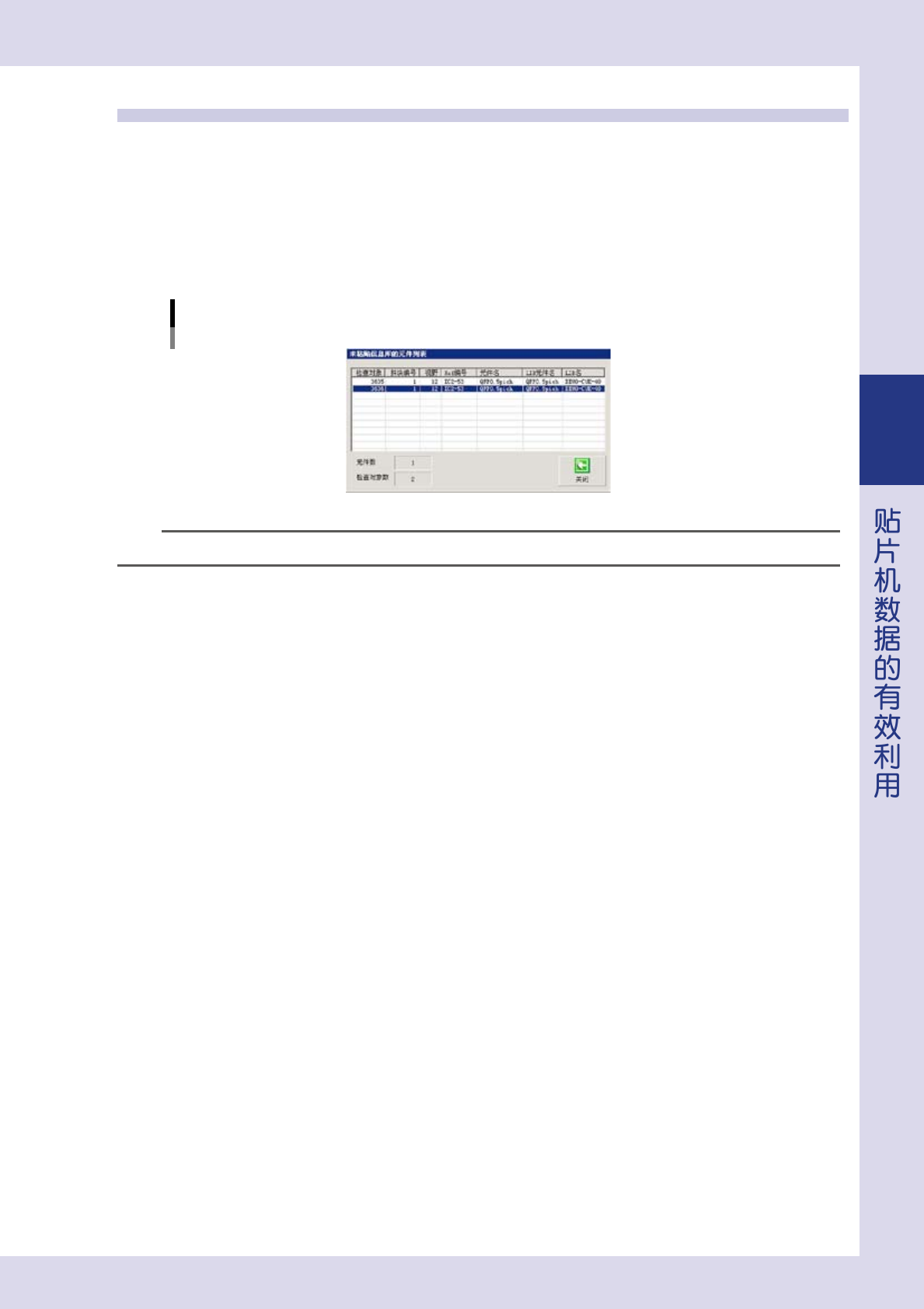

「未粘贴信息库的元件列表」画面
26321-P9-00
参考
按键盘的 [F3] 功能键，会自动移至未粘贴信息库的检查对象处。再按 1 次 [F3] 功能键，则移至下 1 个未粘贴信息库的检查对象处。
3
选择元件列表中的检查对象，按 [ 关闭 ] 按钮。
4
登录至信息库。
创建检查该元件用的所有检查对象，并登录至信息库。登录方法，参照后述第 4 章「1.1 信息库的登录」。
5
展开信息库。
信息库的展开方法，参照本章前述「3.1 信息库的全部展开」。此时，必须将展开模式选择为「单一展开 ( 指
定信息库元件名 )」。
6
反复操作 Setp2 〜 Step5 的步骤。
反复操作 Setp2 〜 Step5 的步骤，直到所有元件都被粘贴信息库。
