4-1
4

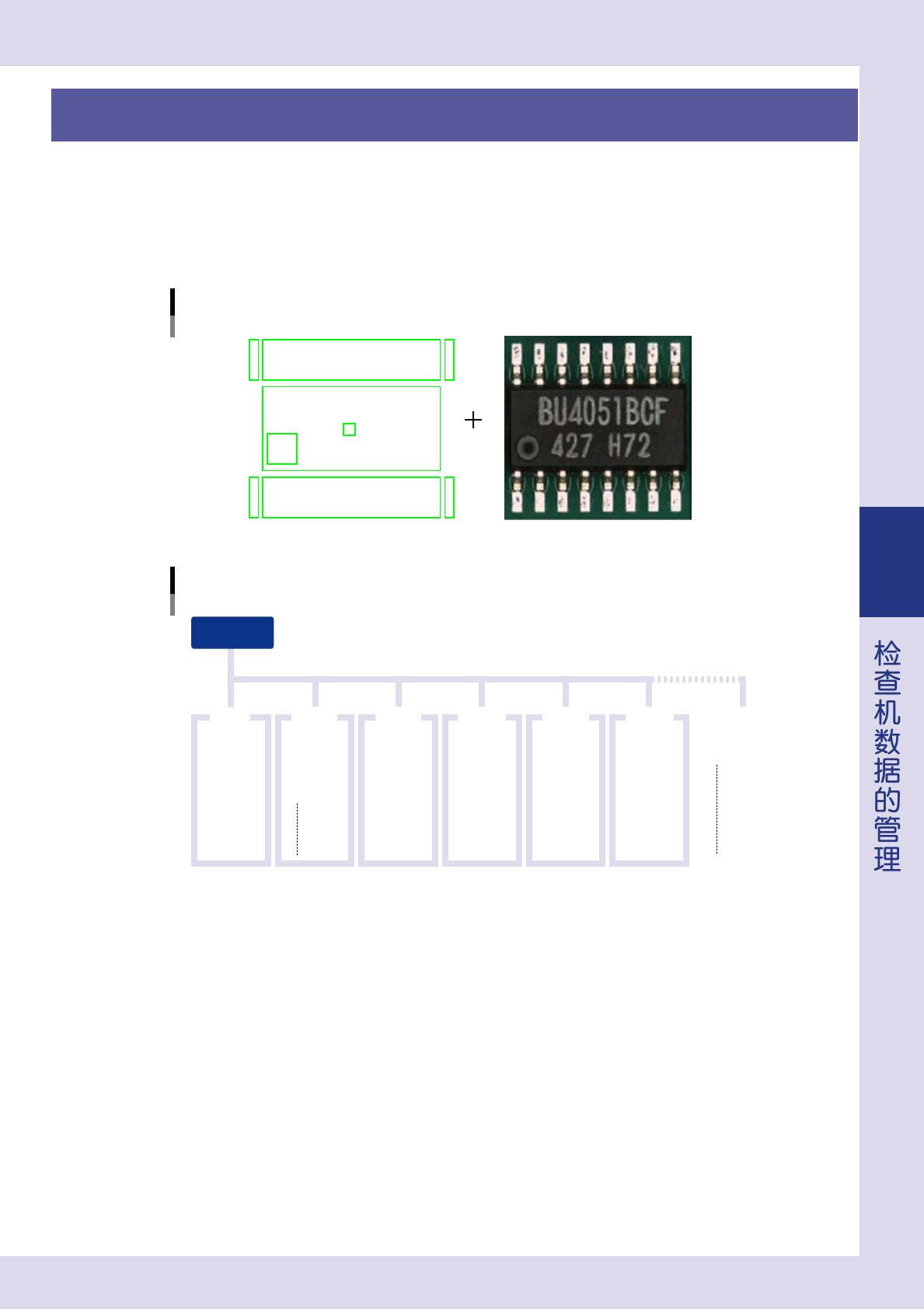

1.信息库
各元件检查对象的组合，可以作为信息库保存。
将信息库粘贴在用 P-Tool 创建的检查程序的元件贴装位置，可以简单地创建检查程序。此外，信息库还可以和元
件图像一起保存，创建类似元件的检查数据时可以有效利用。
LIB 名 ( 信息库名 ) 最多可以创建 68 个，各个 LIB 名最多可以登录 198 种 LIB 元件名 ( 信息库元件名 ) 或 3998 个
检查对象。
登录在信息库的检查对象的组合例与图像
26400-P9-00
信息库的构成例
信息库
LIB名
Lib 元件名
1 2 3 4 5 6
...
68
CHIP_C
1005C
1608C
Ta-3015
AL-6060
AL-5050
CHIP_R
1005R
1608R
2012R
0603R
CHIP_Q
Q1508-1-2P
Q2014-1-2P
CHIP_D
D1610-2P-S
D1610-2P-B
IC
SOP3025-8P
SOP5040-16P
SOP-6440-24P
QFP-6464-48P
□□□
□□□□□
□□□□□□
25400-P9-00

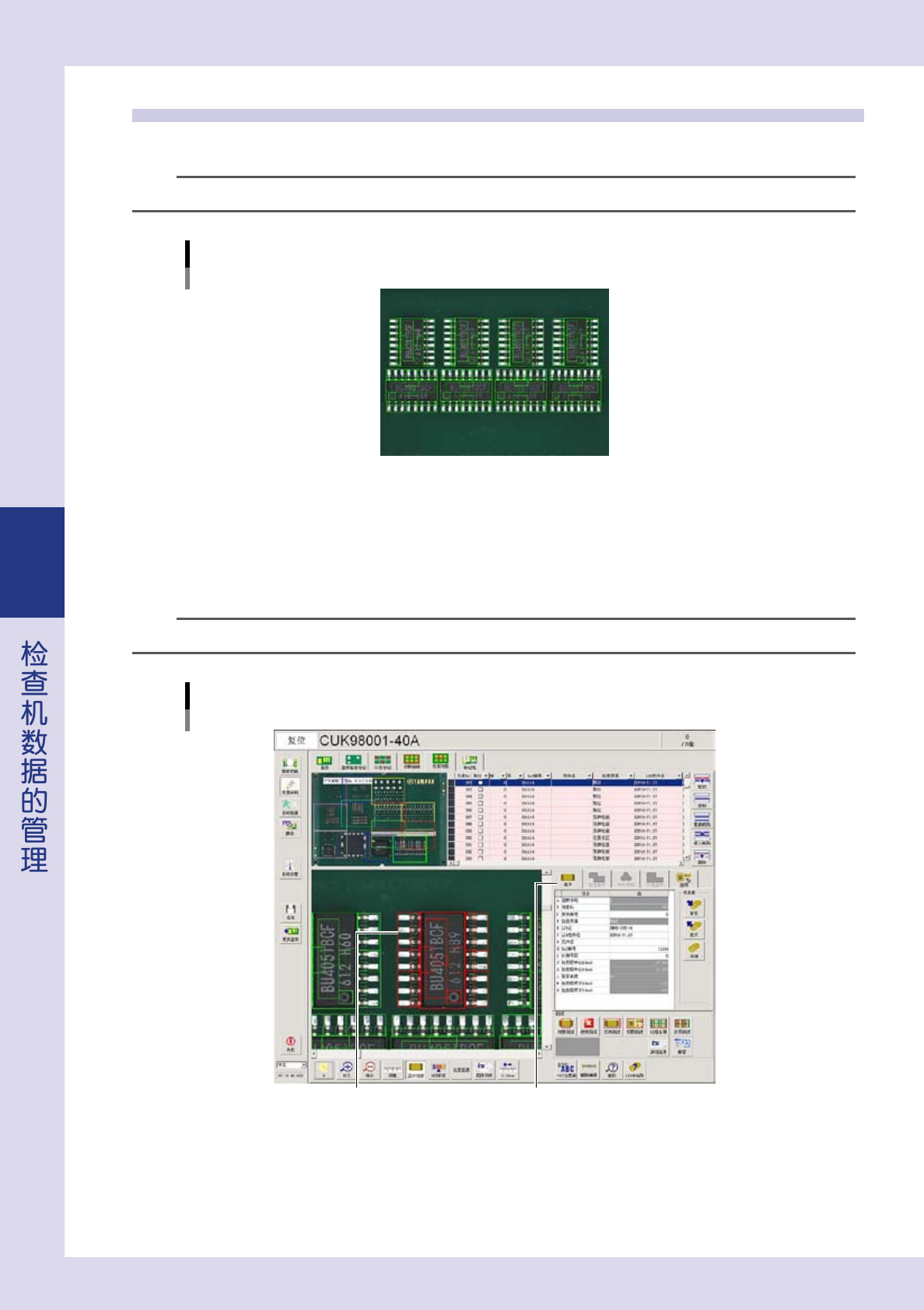

4-2
4
1.1 信息库的登录
对 1 个元件创建所有必要的检查对象后，登录至信息库。所登录的信息库，以元件为单位进行管理。
n
要点
登录信息库时，作为「基准检查对象」必须在元件的中央位置创建第 1 个检查对象，并将检查项目设置为「跳过」。
检查对象的创建例
26401-P9-00
1
打开 [ 数据编辑 ]-「检查对象」画面。
2
选择要在信息库登录的检查对象。
拖动鼠标框住要在信息库登录的 1 个元件的所有检查对象。
所选检查对象框变成红色。
参考
边按 [Ctrl] 键边点击检查对象，可以选择多个检查对象。
检查对象的选择
拖动鼠标框住检查对象 基本参数
26402-P9-00

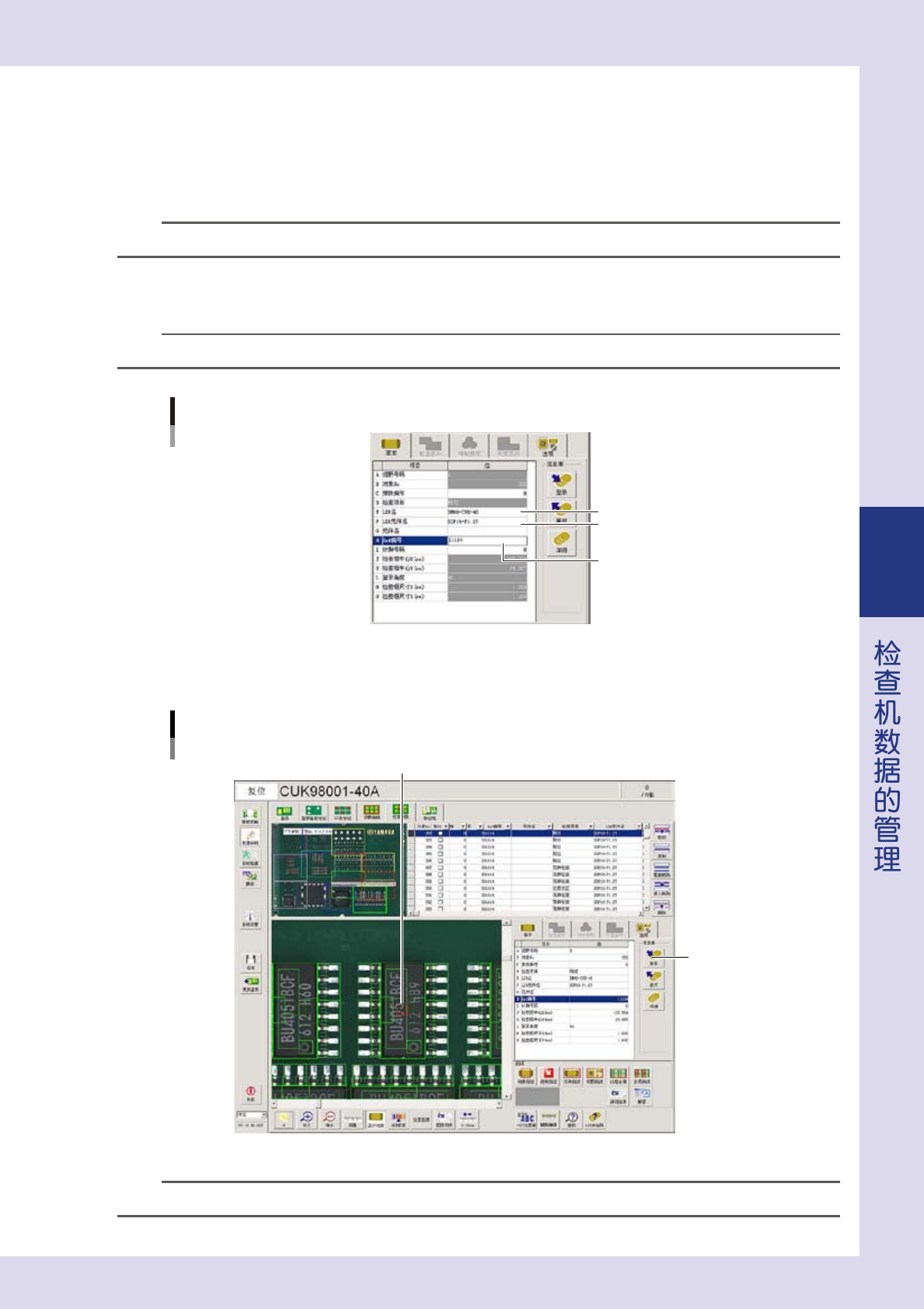

4-3
4
3
设置基本参数。
1. 在「E. LIB 名」中输入信息库名。选择了多个检查对象时，此处所输入的 LIB 名将自动设置在所有检
查对象中。
2. 在「F. LIB 元件名」中输入信息库元件名。选择了多个检查对象时，此处所输入的 LIB 元件名将自动
设置在所有检查对象中。
参考
建议采用简而易懂可以表明元件名和尺寸等的名称作为 LIB 元件名。
3. 在「Ref 编号」中输入丝印编号。选择了多个检查对象时，此处所输入的丝印编号会自动设置在所有
检查对象中。
n
要点
如将 Ref 编号设置为同一号码，识别时可以作为 1 个元件进行识别。
基本参数的设置
1
2
3
26403-P9-00
4
选择创建在元件中央的基准检查对象，按信息库栏的 [ 登录 ] 按钮。
信息库的登录
选择元件中央的基准检查对象(检查项目为跳过)
[登录]按钮
26404-P9-00
n
要点
所选检查对象的中心为元件信息库的中心。
