1.2 视野与检查对象
以下，介绍视野和检查对象。此两项内容是构成检查数据的基本内容。
■ 视野
相机拍摄 1 次所构成的检查范围，称为视野。检查机的机型不同，视野尺寸也不相同。在基板上想要检查的对象元件位置处
创建视野，使视野框住所有要检查的元件。视野的边框颜色，按照创建的顺序，分别按 7 种颜色「黄→红→绿→蓝→粉红→
紫→浅蓝」的顺序依次显示。
视野的创建例
26208-P9-00
■ 检查对象
在各视野内指定要检查的最小单位，称为检查对象。对每个检查对象创建指定检查范围的检查框，并设置检查内容、检查条
件等各项参数。所创建的检查对象框以黄绿色显示，被选中的检查框以红色显示。
检查对象的创建例
26209-P9-00
2-5
2

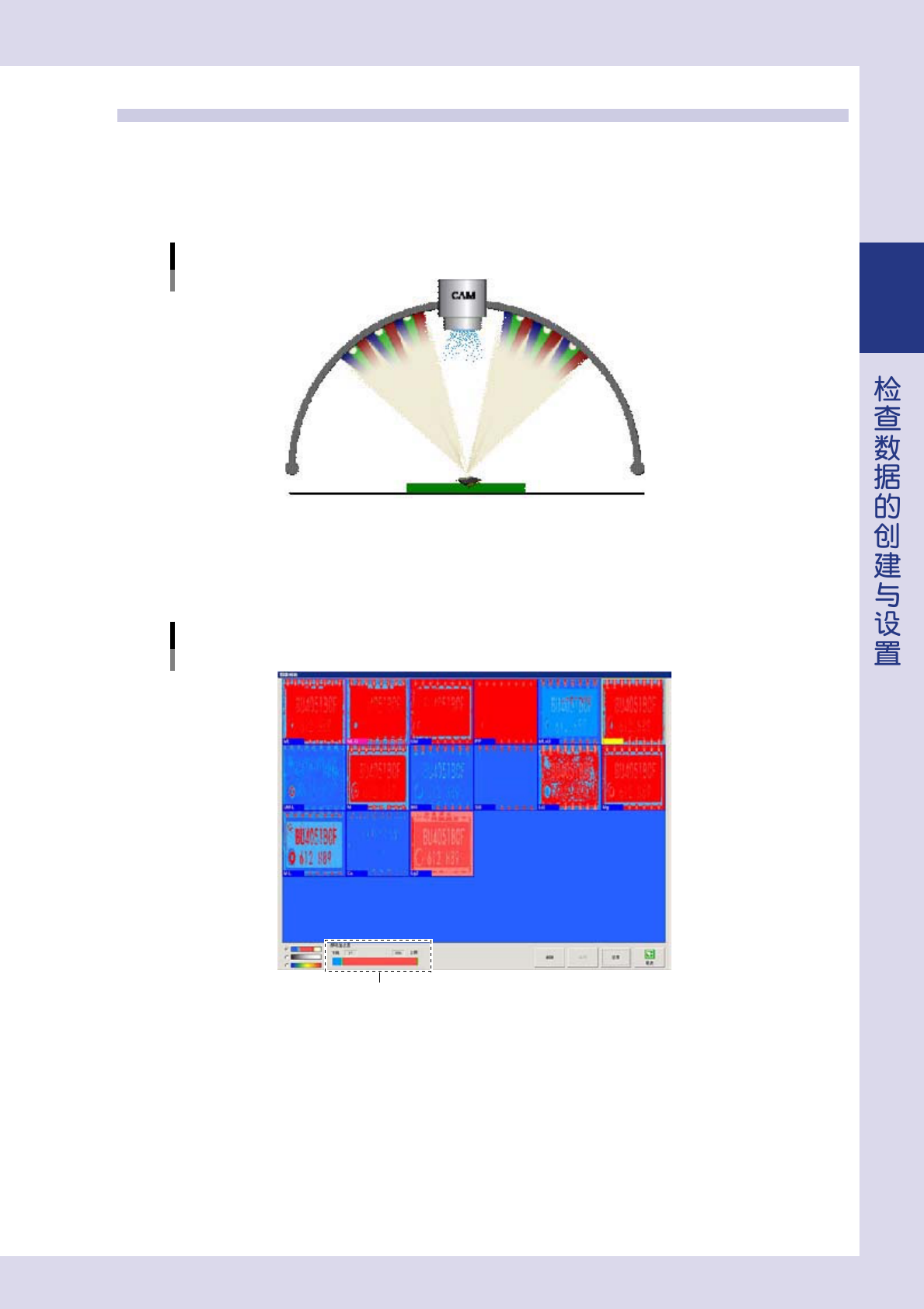

1.3 检查方法
要进行检查，首先必须使用上中下 3 层照明对各个视野拍摄图像。上层位置有 2 种照明，一共可以拍摄 4 张图像。
以此 4 张图像为基础，从图像列表中选择照明 ( 图像处理方法 ) 后调节亮度 (255 级浓淡 ) 使检查部位显示为红色。
以显示为红色时的像素值和位置为基础进行检查。
■ 照明
3层照明
U：上层照明(IR)、H：上层照明
M
：中层照明
L：下层照明
25200-P9-00
■ 图像列表
选择检查对象后，按 [ 照明列表 ] 按钮，会以列表形式显示用各种照明组合拍摄的图像。操作画面下部的界限值滑动条，选
择可以使检查部位变红的照明。
图像列表
界限值滑动条
26210-P9-00
2-6
2

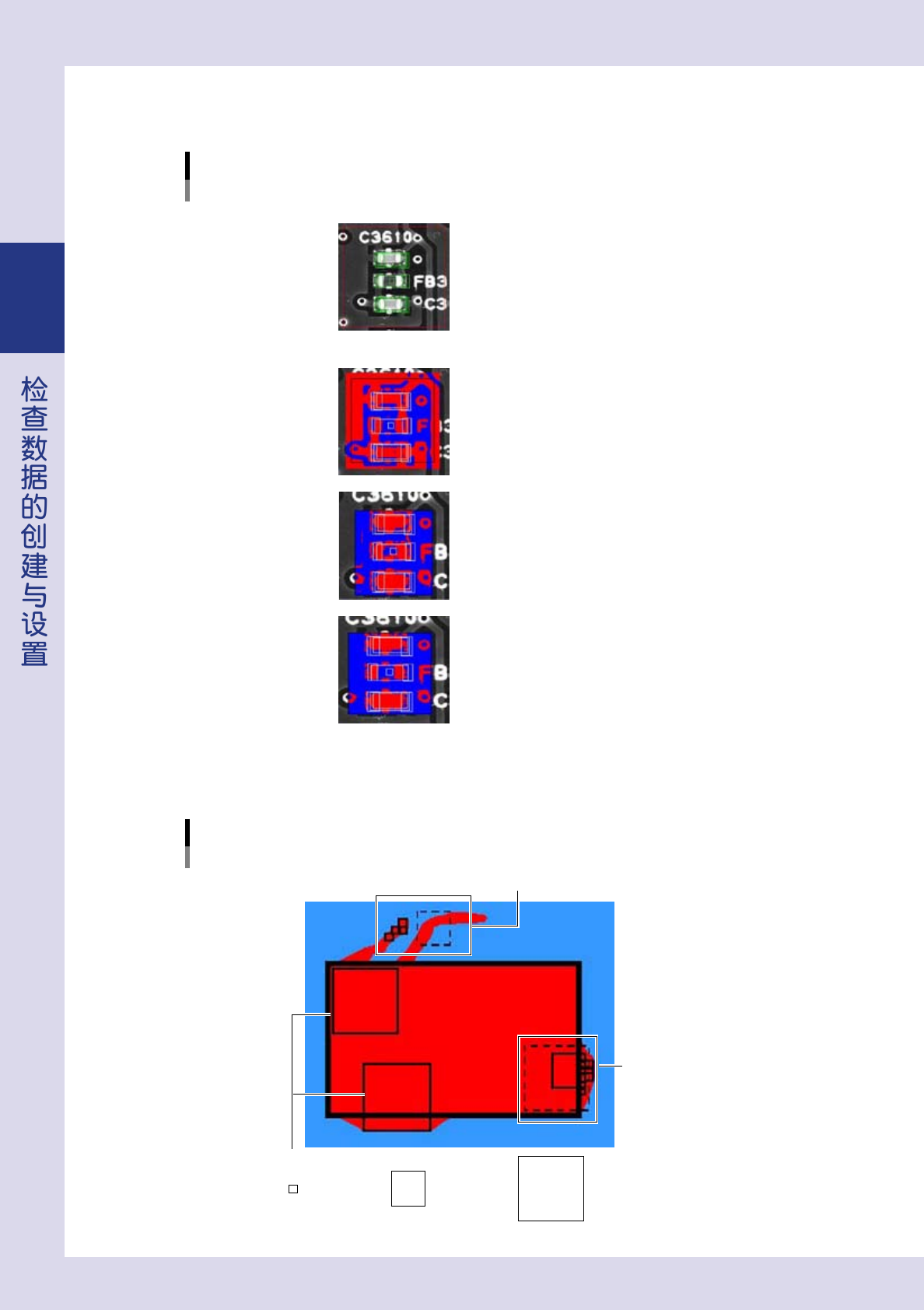

■ 照明结果样本
如下图所示，即使同一位置的图像，如变换照明，检查部位 ( 红色位置 ) 会发生变化。
照明例
原图像
将亮度值设置为200 〜 255时，各照明下检查部位如下不同
上层照明(U)
红：白色部分和发亮的部分
灰色部分
蓝：暗绿色部分
中层照明(M)
红：白色部分和发亮部分(包含丝印部分)
绿色部分中发亮的范围(接近暗绿色的部分)
青：其它所有范围
下层照明(L)
红：只有白色部分(清晰的轮廓部分)
蓝：其它所有范围
26211-P9-00
■ 最小检出尺寸 X、Y
通过设置最小检出尺寸，可以使干扰成分被排除在检查对象之外，只检出要检查的对象物。
最小检出尺寸
最小检出尺寸不同，检出部位也不相同
可以检出1x1，不检出5x5，
因为无法完全占满5x5的检出范围。
因可以完全占满10x10的检出范围，所以会被检出
可以检出1x1和5x5，不检出10x10，
因为无法完全占满10x10的检出范围。
1x1mm
5x5mm
10x10 mm
26212-P9-00
