4.基准标记的登录
基准功能，是对基板上的基准标记进行识别，根据识别结果对因基板的基准孔、外形加工误差、基板固定装置所
产生的误差以及基板上局部变形进行校正的功能。
在基板的左下 ( 或左上 ) 登录标记 1，右上 ( 或右下 ) 登录标记 2 作为基板基准标记，对整个基板进行位置校正。
( 根据需要，可以登录标记 3。)
根据需要，登录基板基准标记后还可以登录拼块基准标记、局部基准标记。
■ 基准标记
以基板基准标记为例
基板 标记2
标记1 标记3
(根据需要登录)
25202-P9-00
4.1 基准标记的登录
1

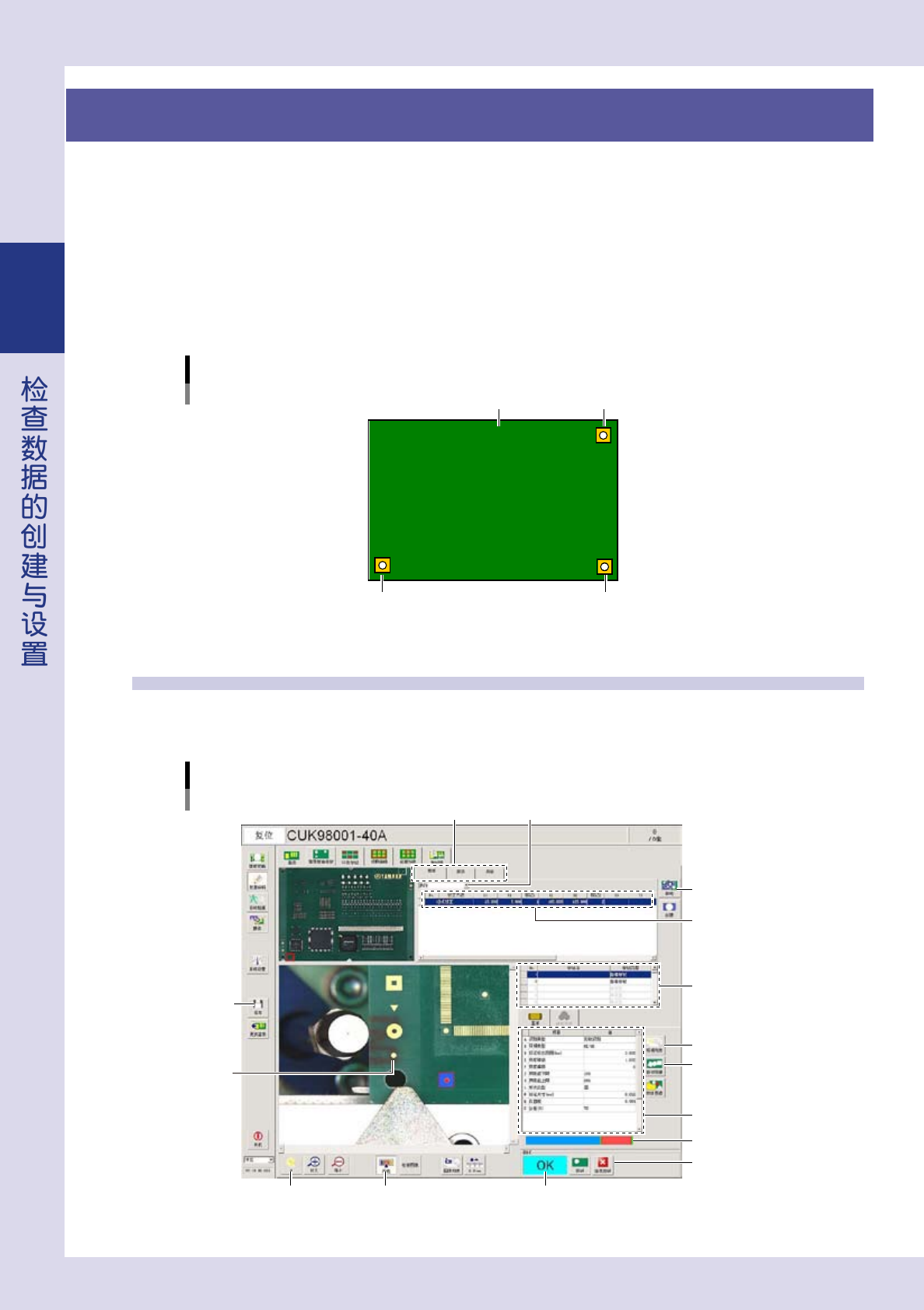

打开 [ 数据编辑 ]-「登录基准标记」画面。
「登录基准标记」画面
Step 11
Step 7
标记参数
Step 8
识别结果
Step 3
Step 5
Step 2
Step 4
标记列表
Step 6
标记数据列表
Step 10
Step 13
Step 12
Step 14
Step 9
照明按钮
26219-P9-00
2-15
2
2
选择基准标记。
‧
基板基准标记
打开「基板」选项卡，设置基板基准标记。
‧
拼块基准标记
打开「拼块」选项卡，设置拼块基准标记。
‧
局部基准标记
打开「局部」选项卡，设置局部基准标记。
3
选择「执行」。
4
设置标记列表。
校正方法
从下拉框中选择。
‧
不校正 ： 不执行位置校正。
‧
1 点校正 ： 使用 1 个基准标记执行位置校正。
校正基板 X、Y 方向上的偏移。
‧
2 点校正 ： 使用 2 个基准标记执行位置校正。
校正基板 X、Y 方向上的偏移和倾斜。
‧
3 点校正 ： 使用 3 个基准标记执行位置校正。
校正基板 X、Y 方向上的偏移和倾斜。用于大型基板、挠性基板以及由容易产生
伸缩 / 歪斜的材质 ( 纸苯酚、纸 ) 构成的基板。
X1、Y1
输入基准标记的坐标。
‧
用 P-Tool AOI 读入的数据，如已经输入了坐标，可以直接使用。
‧
如没有输入坐标，点击上侧基板图像中的基准标记后，点击下侧图像中的基准标记的中心。
确认标记位于画面的中心位置 ( 浅蓝色的十字交点 ) 后，按 [ 创建 ] 按钮。
标记 1
输入标记号码。此号码，对应标记数据列表中的号码。
X2、Y2、标记 2、X3、Y3、标记 3
校正方法的设置为 2 点校正时，X2、Y2、标记 2 也必须输入。选择了 3 点校正时，必须输入 X2、Y2、
标记 2 和 X3、Y3、标记 3。
n
要点
‧
设置拼块基准标记时，必须在对应的拼块编号的行中设置基准标记。
‧
设置局部基准标记时，必须分别设置各局部基准标记。
此外，还必须在「检查对象」画面中所对应的检查对象的「选项」参数的「局部基准标记号码」栏输入标记列表中的「NO.」
栏的号码。
参考
如基准标记不清晰时，可以按照明按钮变更照明。
5
按[移动]按钮。
在标记列表中选择标记后按 [ 移动 ] 按钮，相机移至基准标记的位置。
2-16
2
6
设置标记数据列表。
在与标记列表的标记 1、2、3 中所设置的标记号码相对应的号码中设置。
‧
NO.
与标记列表的标记 1、2、3 中所设置的标记号码对应。
‧
标记名
输入可以表明是何种标记的任意名称。
‧
标记类型
从下拉框中选择基准标记。
7
设置标记参数。
在「A. 识别类型」栏中所选择的类型不同，需设置的参数也不相同。
A. 识别类型
从下拉框中选择。
‧
图像匹配 ：根据与样板图像的匹配度进行识别。
‧
形状识别 ：根据表面类型、基准面积、标记 XY 尺寸、真圆度、圆周长进行识别。
‧
边缘识别 ：根据表面类型、标记尺寸进行识别。
B. 照明类型
在 Step8 中选择照明。
D. 标记检出范围
设置查找标记的范围大小。
E、F. 亮度增益、亮度偏移
设定值必须使基板上的标记清晰可见。
‧
亮度增益，是为使标记易于确认而调亮标记。
‧
亮度偏移，是为强调标记而调暗整个画面。
I. 界限值下限
在 Step10 中设置界限值的下限。
K. 界限值上限
在 Step10 中设置界限值的上限。
L. 形状类型
在 Step11 中自动计算。
M. 标记尺寸
在 Step11 中自动计算。
Q. 真圆度
在 Step11 中自动计算。
S. 公差
设置判定标记的识别结果时的界限值。
8
按 [ 照明列表 ] 按钮，选择清晰的图像。
按 [ 照明列表 ] 按钮，显示「图像列表」画面。从画面中选择标记清晰可见的图像，按 [ 应用 ] 按钮。
应用后自动返回「登录基准标记」画面。
参考
如在「图像列表」画面的照明下基准标记无法清晰可见时，可以使用「CUSTOM」照明。设置方法，参照本章后述「4.2 基准标记
CUSTOM 照明的设置」。
