2-19
2
5.坏板标记的登录
坏板标记，是指检查机通过对基板上指定位置的坏板标记进行识别，取消对该元件进行检查的功能。

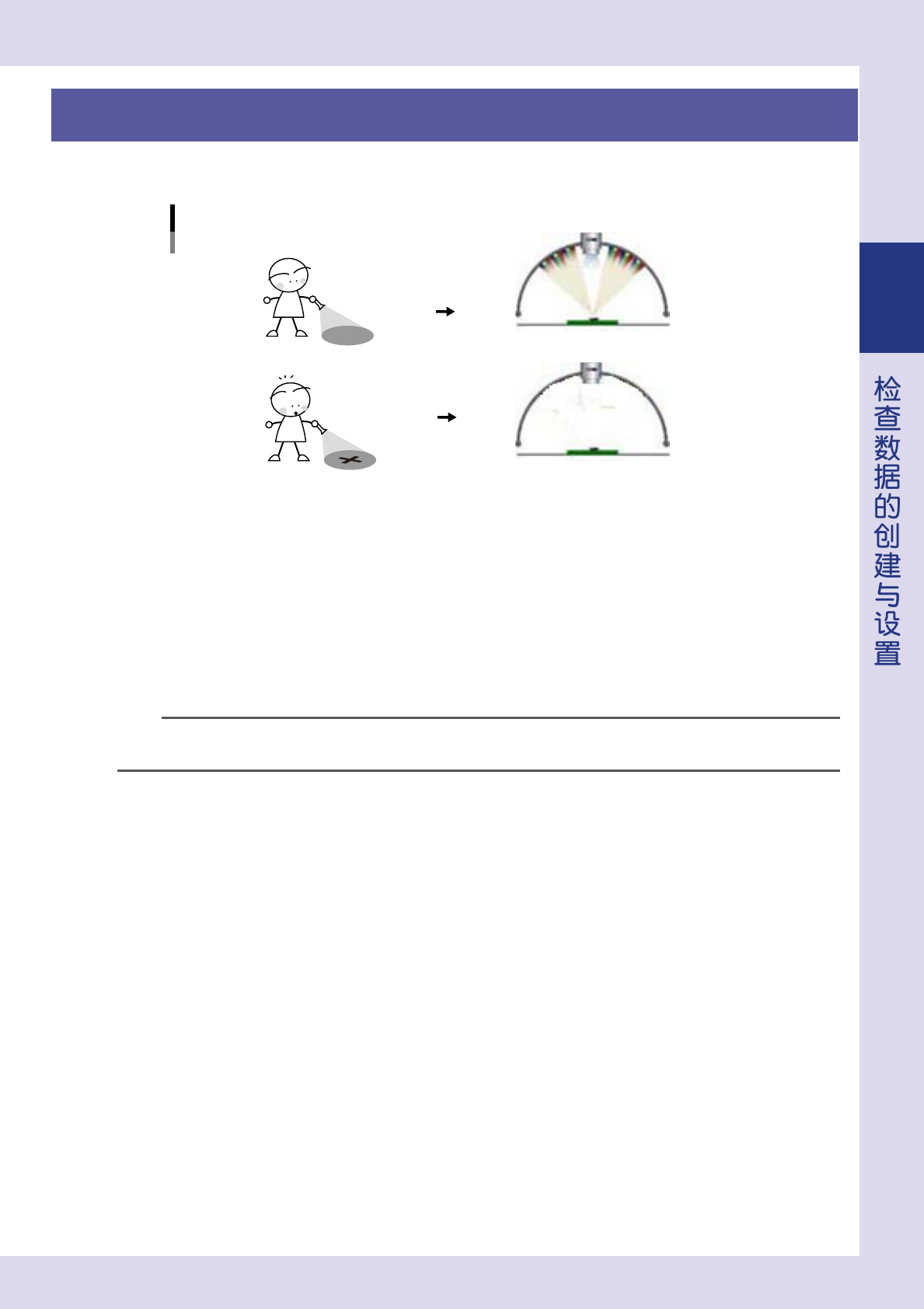

坏板标记功能
没有检出坏板标记时，检查元件
检出坏板标记时，取消检查元件
X
25203-P9-00
坏板标记 , 有以下 3 种类型。必须根据目的选择使用。
■ 基板坏板标记
分别在每张基板上设置坏板标记，用于检查机判断是否进行坏板标记查找的作业。例如，含有不良拼块的基板与没有不良拼
块的基板混合在一起被传入时，如对所有拼块都查找坏板标记的话，会浪费很多时间。此时，如使用基板坏板标记功能，只
在识别到基板坏板标记时才查找坏板标记，如没有识别到基板坏板标记就无条件的对所有拼块的元件进行检查。
■ 拼块坏板标记
分别在每块拼块上设置坏板标记，使检查机跳过已检出坏板标记的拼块的检查作业。例如，由 A、B、C、D4 块拼块构成的
拼块基板中，如 B 块拼块不良，便在基板上贴上 B 块拼块用的坏板标记。开始检查之前，检查机对所有拼块查找坏板标记，
取消识别到坏板标记的 B 块拼块的检查作业，只对 A、C、D 拼块的元件进行检查。
参考
如拼块坏板标记在检查视野内时，进行自动检查时不会只为识别坏板标记而移动轴，而是在检查的同时对正在检查的检查对象所在
的视野查找坏板标记，这样可以提高检查效率。编辑数据时，必须通过移动轴对所有坏板标记的位置进行识别。
■ 局部坏板标记
分别在每个检查对象中设置坏板标记，当检查机检出此坏板标记时就会跳过此检查对象的检查。
2-20
2
5.1 坏板标记的设置
1
打开 [ 数据编辑 ]-「坏板标记」画面。

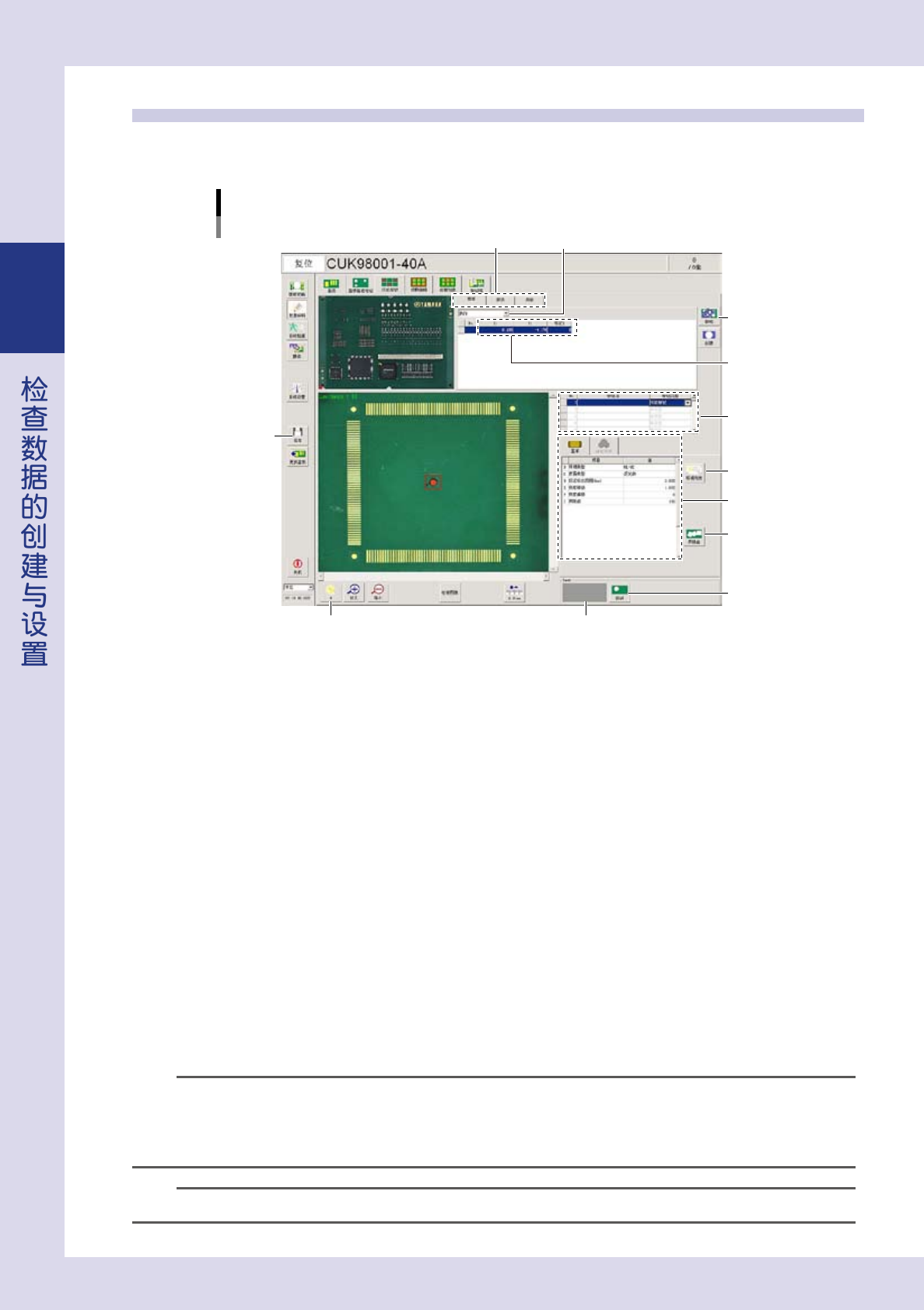

「坏板标记」画面
Step 3
Step 2
Step 8
Step 5
Step 9
Step 11
Step 12
Step 7
标记参数
Step 6
标记数据列表
Step 4
标记列表
识别结果
照明按钮
26221-P9-00
2
选择坏板标记的类型。
打开「基板」、「拼块」、「局部」选项卡。
‧
基板坏板标记
使用拼块坏板标记或局部坏板标记功能时设置。
‧
拼块坏板标记
选择「拼块」选项卡。以拼块为单位跳过检查。
‧
局部坏板标记
选择「局部」选项卡。跳过任意检查对象的检查。
3
选择「执行」。
4
设置标记列表。
X1、Y1
输入坏板标记的坐标。或，点击上侧基板图像中的坏板标记后，再点击下侧图像中的坏板标记的中心。
确认标记位于画面的中心位置 ( 浅蓝色的十字交点 ) 后，按 [ 创建 ] 按钮。
标记 1
输入标记号码。此号码，对应标记数据列表中的号码。
n
要点
‧
设置拼块坏板标记时，必须在对应的拼块编号的行中设置坏板标记。
‧
设置局部坏板标记时，必须分别设置各局部坏板标记。
此外，还必须在「检查对象」画面中所对应的检查对象的「选项」参数的「局部坏板标记号码」栏输入标记列表中的「NO.」
栏的号码。
参考
如坏板标记不清晰时，可以按照明按钮变更照明。
2-21
2
5
按[移动]按钮。
在标记列表中选择标记后按 [ 移动 ] 按钮，相机移至坏板标记的位置。
6
设置标记数据列表
在与标记列表的标记 1、2、3 中所设置的标记号码相对应的号码中设置。
‧
NO.
与标记列表的标记 1、2、3 中所设置的标记号码对应。
‧
标记名
输入可以表明是何种标记的任意名称。
‧
标记类型
从下拉框中选择坏板标记。
7
设置标记参数。
B. 照明类型
在 Step8 中按 [ 照明列表 ] 按钮，选择可以使标记与周围明显分开的照明。
C. 表面类型
从下拉框选择「反光体」、「非反光体」。
D. 标记检出范围
设置查找标记的范围大小。
E、F. 亮度增益、亮度偏移
设定值必须使基板上的标记清晰可见。
‧
亮度增益，是为使标记易于确认而调亮标记。
‧
亮度偏移，是为强调标记而调暗整个画面。
I. 界限值
在 Step10 中设置界限值。
8
按 [ 照明列表 ] 按钮，选择清晰的图像。
按 [ 照明列表 ] 按钮，显示「图像列表」画面。从画面中选择标记清晰可见的图像。按 [ 应用 ] 按钮。
应用后自动返回「坏板标记」画面。
参考
如在「图像列表」画面的照明下坏板标记无法清晰可见时，可以使用「CUSTOM」照明。设置方法，参照本章后述「5.2 坏板标记
CUSTOM 照明的设置」。
