Betriebsanleitung SIPLACE Wafer System (SWS) 6 Optionen Ausgabe 02/2018 6.1 Pipettenwechsler 107 6 Optionen Für die jeweiligen Konfigurations möglichkeiten und Optionen, sehe n Sie bitte die jeweilige S pezi- fikation. 6…
5 Aufgaben am SWS Betriebsanleitung SIPLACE Wafer System (SWS)
5.11 Die Bedienoberfläche Ausgabe 02/2018
106
5.11 Die Bedienoberfläche
Die SWS GUI ist die Bedienoberfläche für das SIPLACE Wafer System (SWS). Nach dem Hoch-
fahren des SIPLACE Wafer Systems wird die Grundansicht der SWS GUI automatisch geladen.
5

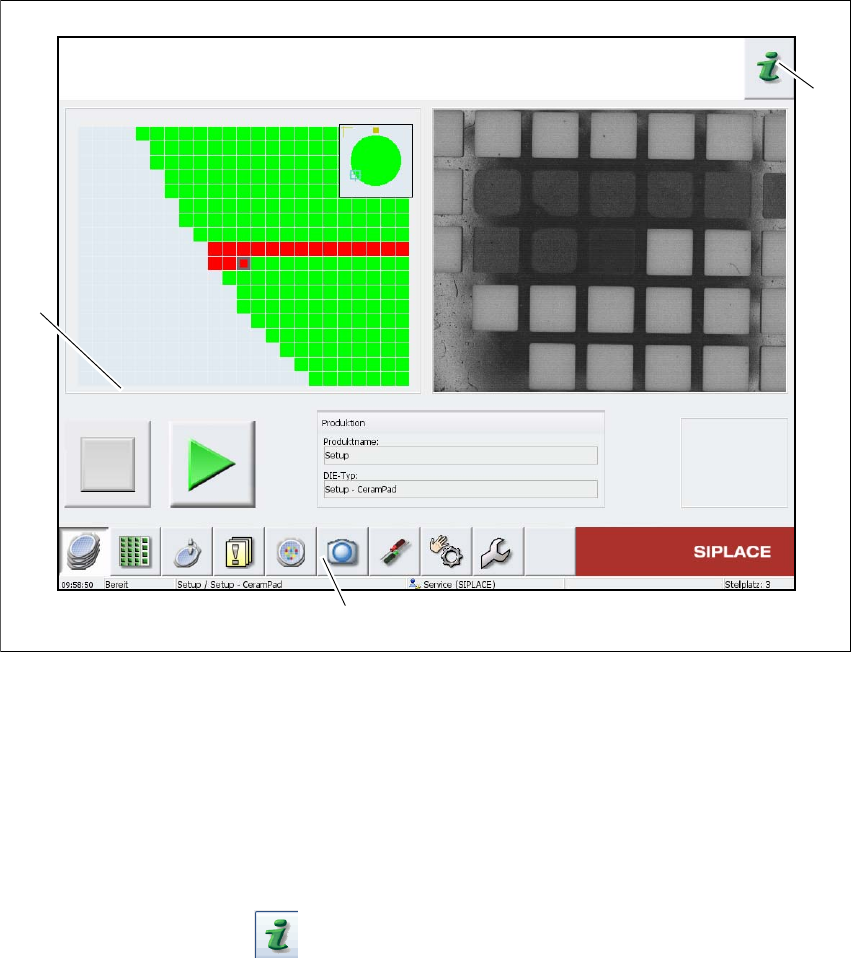

Abb. 5.11 - 1 Grundansicht der Bedienoberfläche der SWS GUI
Legende
(1) Hilfesystem
(2) Funktions-Werkzeugleiste
(3) Aktions- und Anzeigebereich
Weitere Informationen über die SWS GUI entnehmen Sie der kontextsensitiven Online Hilfe.
Klicken Sie das Symbol Hilfesystem (1) und die kontextsensitiven Online Hilfe wird ge-
öffnet.
Über das Inhaltsverzeichnis, den Index und die Suchfunktionen können Sie alle Inhalte der
Online Hilfe erhalten.
(3)
(2)
(1)
Betriebsanleitung SIPLACE Wafer System (SWS) 6 Optionen
Ausgabe 02/2018 6.1 Pipettenwechsler
107
6 Optionen
Für die jeweiligen Konfigurationsmöglichkeiten und Optionen, sehen Sie bitte die jeweilige Spezi-
fikation.
6.1 Pipettenwechsler
Je nach Konfiguration der Bestückköpfe an der SIPLACE CA4 V2 wird beim Einsatz eines SWS
der Pipettenwechsler am SWS montiert. Die Pipettenwechsler am SWS unterscheiden sich von
denen an Stellplätzen ohne SWS in erster Linie durch die Verwendung eines anderen Abwurfbe-
hälters (03070917-01). Die Pipettenwechsler am SWS sind für alle Stellplätze gleich aufgebaut,
sie unterscheiden sich an den linken (1 oder 3) und rechten Stellplätzen (2 oder 4) durch die spie-
gelverkehrte Lage der Abwurfbehälter. Es können zwei Reihen Pipettenwechsler am SWS mon-
tiert sein.
6.1.1 Lage der Pipettenwechsler - Beispiel
6

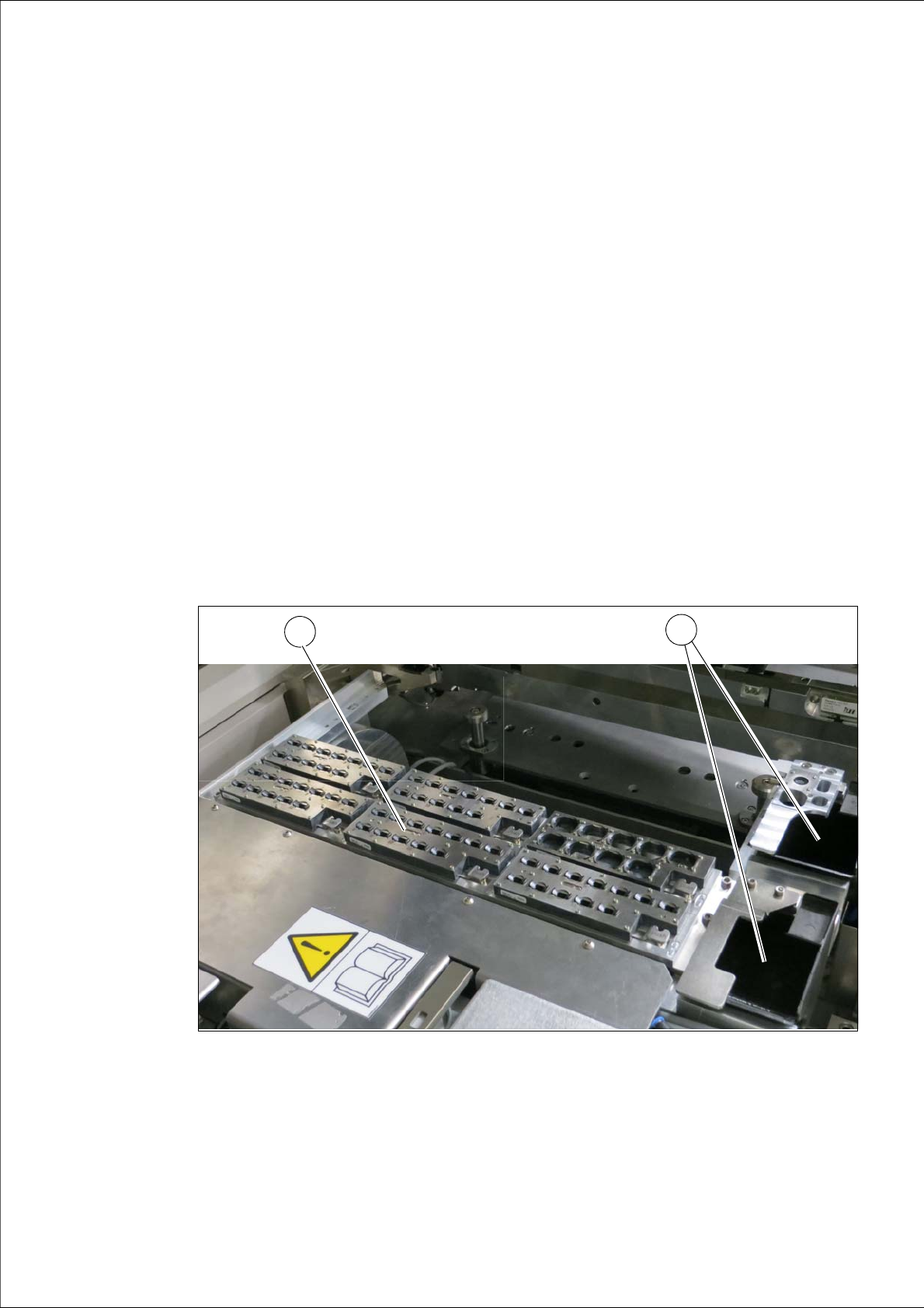

Abb. 6.1 - 1 Pipettenwechsler am SWS - Beispiel
(1) Pipettenwechsler-Konfiguration (Beispiel)
(2) Bauelemente-Abwurfbehälter
1
2
6 Optionen Betriebsanleitung SIPLACE Wafer System (SWS)
6.1 Pipettenwechsler Ausgabe 02/2018
108
6
HINWEIS
Stopp bei fehlenden Magazinen
Die Sicherheitsabschaltung der SIPLACE CA4 V2 löst bei fehlenden oder nicht korrekt
sitzenden Magazinen aus. Der Not-Halt am SWS wird ausgelöst.
Belegen Sie alle Magazinplätze.
