2.2.4 Warnhinweis auf der Linear-Dipping-Unit (LDU X)
2
Abb. 2.2 - 4 W201 [03009338-01] (Anzahl pro LDU X: 1)
2
Abb. 2.2 - 5 W204 [03009343-01] (Anzahl pro LDU X: 1)
2
Abb. 2.2 - 6 W18 (Anzahl pro LDU X: 1)
Abb. 2.2 - 7 Warnschilder an der LDU X
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
SICHERER BETRIEB DER MASCHINE
Voraussetzung für den sicheren Betrieb der Maschine
ist die Kenntnis und Einhaltung der Betriebsanleitung
und der Sicherheitshinweise.
2
2
2
QUETSCHGEFAHR!
Eingreifen kann zu Verletzungen an Armen und
Händen führen.
Nicht in die laufende Maschine greifen
2
2
2
Warnung vor gesundheitsschädlichen Stoffen
Betriebsanleitung SIPLACE Wafer System (SWS) 2 Betriebssicherheit
Ausgabe 02/2018 2.2 Warnschilder am SIPLACE Wafer System
45
2.2.5 Warnhinweis auf der Flip-Unit und der Die-Attach-Unit
2

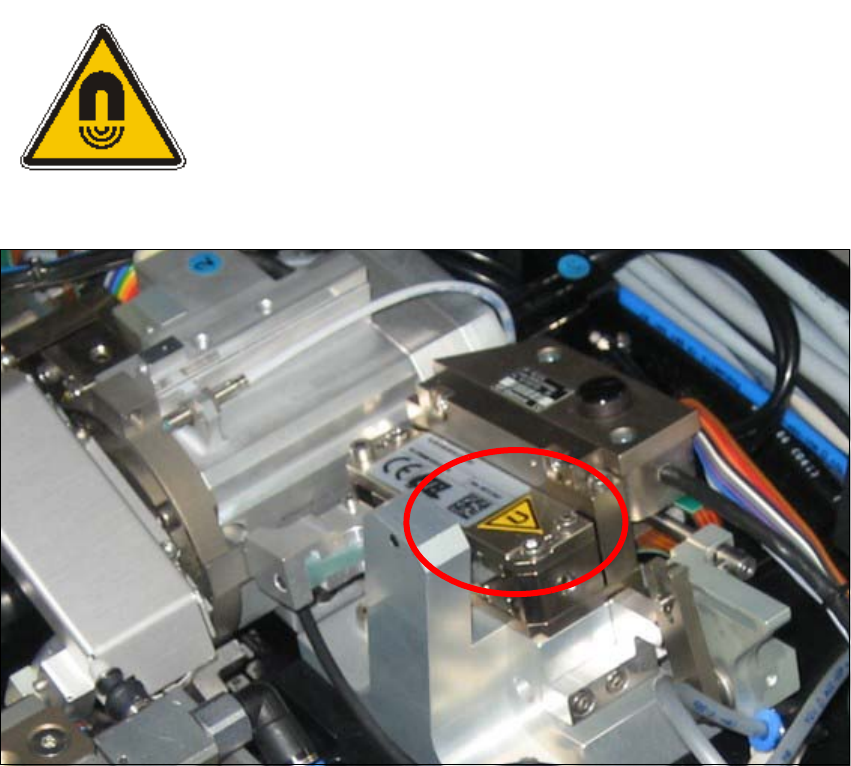

Abb. 2.2 - 8 W13 (Anzahl an der Die-Attach-Unit: 1, Anzahl an der Flip-Unit: 1)
Abb. 2.2 - 9 Warnschild an der Die-Attach-Unit
2
2
2
Warnung vor magnetischem Feld
2 Betriebssicherheit Betriebsanleitung SIPLACE Wafer System (SWS)
2.3 Sicherheitshinweise zum Transport Ausgabe 02/2018
46
2.3 Sicherheitshinweise zum Transport
2
Zum Transport des SIPLACE Wafer System genügt ein geeigneter Hubwagen mit folgender Spe-
zifikation:
Tragkraft min. 1000 kg
Gabellänge min. 1000 mm
Gabelabstand min. 300 mm, max. 525 mm (Außenmaß) 2
2
WARNUNG
Kippgefahr!
Wird die geforderte Spezifikation für den Gabelstapler nicht eingehalten, besteht Kippge-
fahr des SIPLACE Wafer System.
Verwenden Sie zum Transport nur den spezifizierten Gabelstapler.
Der Transport des SWS ist in Abschnitt 4.1
, Seite 85 beschrieben.
HINWEIS
Spezifikation des Hubwagens
Die erforderliche Gabelbreite stellt bei Hubwagen ein kritisches Maß dar.
Stellen Sie unbedingt sicher, dass der verwendete Hubwagen die angegebene Spezifika-
tion erfüllt.
