Betriebsanleitung SIPLACE Wafer System (SWS) 4 Aufstellen und Inbetriebnahme
Ausgabe 02/2018 4.1 Anlieferungskonfiguration und Transport des SWS
87
4.1.3 Das SWS ohne Transportkiste oder Palette transportieren
4.1.3.1 Sicherheitshinweise
4
4
4
4.1.3.2 Transportmittel
Verwenden Sie zum Transport des SIPLACE Wafer System einen Gabelstapler oder geeigneten
Hubwagen mit folgender Spezifikation:
4
4
WARNUNG
Geltende Unfallvorschriften beachten!
Beachten Sie die geltenden Unfallvorschriften für den Transport schwerer Güter.
WARNUNG
Quetschgefahr!
Beim Transport des SIPLACE Wafer System besteht Quetschgefahr für die Füße.
Tragen Sie spezielles Schuhwerk.
WARNUNG
Sachschaden am SIPLACE Wafer System!
Beim Transport ohne Transportkiste oder Palette kann das SIPLACE Wafer System be-
schädigt werden.
Lesen Sie vor dem Transport diesen Abschnitt komplett durch.
Gabellänge min. 1600 mm
Tragkraft min. 1500 kg
Gabelbreite außen min. 450 mm
max. 520 mm
HINWEIS
Spezifikation des Hubwagens
Die erforderliche Gabelbreite stellt bei Hubwagen ein kritisches Maß dar.
Stellen Sie sicher, dass der verwendete Hubwagen die angegebene Spezifikation erfüllt.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE Wafer System (SWS)
4.1 Anlieferungskonfiguration und Transport des SWS Ausgabe 02/2018
88
4.1.3.3 Ansatzpunkte des Gabelstaplers am SWS
4
. 4

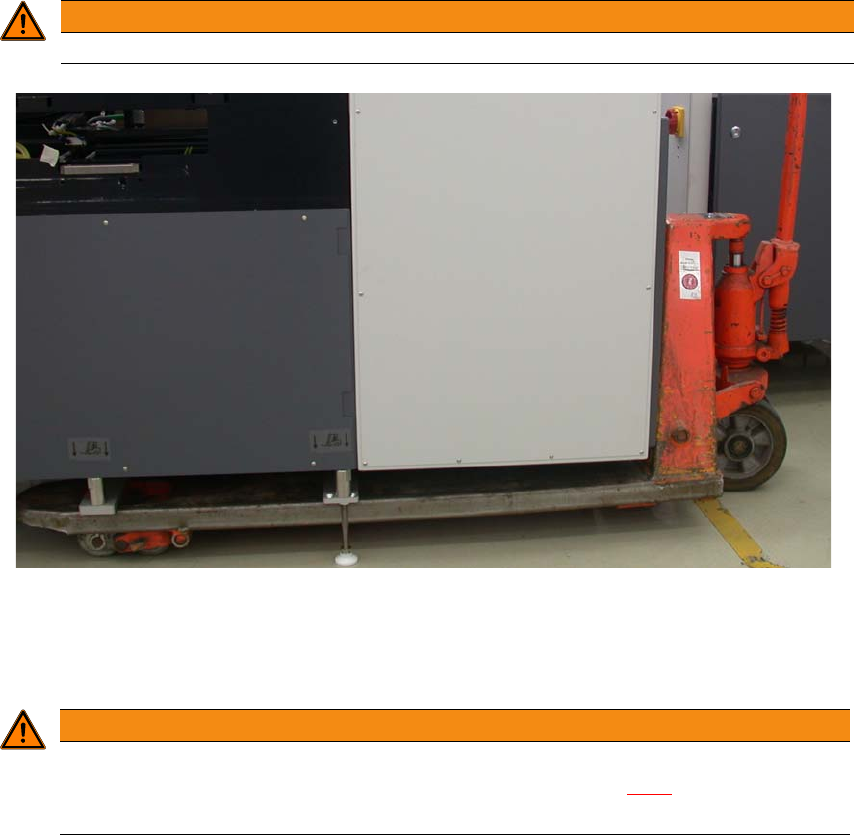

Abb. 4.1 - 2 Ansatzpunkte für Gabelstapler oder Hubwagen am SWS
4.1.3.4 Was Sie beim Transport des SWS unbedingt beachten sollten
4
WARNUNG
Heben Sie das SWS ausschließlich am Metallrahmen an.
WARNUNG
Schwerpunkt des SWS!
Achten Sie auf den Schwerpunkt des SWS (siehe Abschnitt 3.2.6), insbesondere bei
Quertransport.
Betriebsanleitung SIPLACE Wafer System (SWS) 4 Aufstellen und Inbetriebnahme
Ausgabe 02/2018 4.2 Infrastruktur des Aufstellungsorts
89
4.2 Infrastruktur des Aufstellungsorts
Sehen Sie dazu die Bedienungsanleitung SIPLACE CA4 V2, deutsch [Art.Nr.: 00198381-xx], eng-
lisch [0198382-xx].
4
4.2.1 Gewicht und Flächenlast
Die Werte für Maschinengewichte finden Sie in Abschnitt 3.2.5, Seite 65.
4.2.2 Druckluftversorgung am SWS
Die Druckluftversorgung des SWS erfolgt direkt durch die SIPLACE CA4 V2.
4.2.3 Netzversorgung am SWS
4.2.3.1 Gefahrenhinweise
4
HINWEIS
Beachten Sie auch das Dokument "Netz- und Druckluftkonfiguration für SMD-Anlagen"
(deutsch+englisch, Art.Nr. 00197548-xx), welches Sie bei der Lieferung erhalten.
GEFAHR
Spannungsgefahr!
Das SIPLACE Wafer System wird mit 3 x 380 V~ bis 3 x 415 V ± 10 %, 50/60 Hz oder
optional mit
3 x 200 V~ bis 3 x 340 V~ ± 10 %; 50/60 Hz Netzspannung versorgt. Teile dieser Anlage
führen daher lebensgefährliche Spannungen - auch bei ausgeschaltetem Hauptschalter
und gezogenem Netzstecker.
Unsachgemäßer Umgang mit dem SIPLACE Wafer System kann zu Tod oder schwerer
Körperverletzung sowie erheblichem Sachschaden führen.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur qualifiziertes bzw. geschultes Personal darf die Abdeckungen des Stromversor-
gungseinschubes öffnen.
