Betriebsanleitung SIPLACE Wafer System (SWS) 5 Aufgaben am SWS Ausgabe 02/2018 5.3 Nadelkonfiguration am Ausstechsystem einrichten 97 5 Abb. 5.3 - 2 Schematische Darstellung der Nadelpo sition (Beispiel) – Ausstechsystem…

5 Aufgaben am SWS Betriebsanleitung SIPLACE Wafer System (SWS)

5.3 Nadelkonfiguration am Ausstechsystem einrichten Ausgabe 02/2018

Abb. 5.3 - 1 Ausstechsystem für Die-Ejector, magnetisch

 Ziehen Sie das Ausstechsystem (1) heraus.

 Ziehen Sie die schwarze Abdeckkappe (2) ab, die Nadeln befinden sich im Führungskopf (3).

Die Nadeln können in 4 Sektoren geklemmt werden. Eine Nadel kann sich in der Mitte befin-

den. 5

 Madenschrauben (4) klemmen die Nadeln an den 4 Segmenten.

Die mittlere Nadel wird mit der unteren Madenschraube (5) geklemmt. 5

 Montieren Sie je nach Applikation die entsprechenden Nadeln in die Öffnungen der 4 Seg-

mente.

Betriebsanleitung SIPLACE Wafer System (SWS) 5 Aufgaben am SWS

Ausgabe 02/2018 5.3 Nadelkonfiguration am Ausstechsystem einrichten

Abb. 5.3 - 2 Schematische Darstellung der Nadelposition (Beispiel)

– Ausstechsystem 5 Nadeln mit 3,5 mm Abstand (00385535-02)

– Ausstechsystem 5 Nadeln mit 2 mm Abstand (00386908-02)

 Führen Sie die nachfolgenden Einstellungen mit dem jeweiligen Kalibriernormal durch.

5.3.1 Nadeln einstellen mit Kalibriernormal 03098221-xx

Für Die Ejector, magnetisch; Artikelnummer 03098221-xx

Für Die Ejector mit Bajonettverschluss (alt); Artikelnummer 03080191-xx

Hilfsmittel

– Nadeln als Verschleißteil

– Kalibriernormal für Die-Ejector, magnetisch (03098221-xx)

Mit Hilfe des Kalibriernormal für Die-Ejector werden alle Nadeln in eine definierte Höhe

und gemeinsame Ebene eingestellt. 5

Abb. 5.3 - 3 Kalibriernormal für Die-Ejector, magnetisch- Artikelnummer 03098221-xx

3,5 mm oder 2 mm

5 Aufgaben am SWS Betriebsanleitung SIPLACE Wafer System (SWS)

5.3 Nadelkonfiguration am Ausstechsystem einrichten Ausgabe 02/2018

 Entfernen Sie die schwarze Abdeckkappe vom Ausstechsystem.

 Stecken Sie alle Nadeln vorsichtig in die Segmente und richten die Nadeln ungefähr in einer

Flucht aus.

 Ziehen Sie die Madenschrauben locker an. Die Nadeln müssen sich noch verschieben las-

sen.

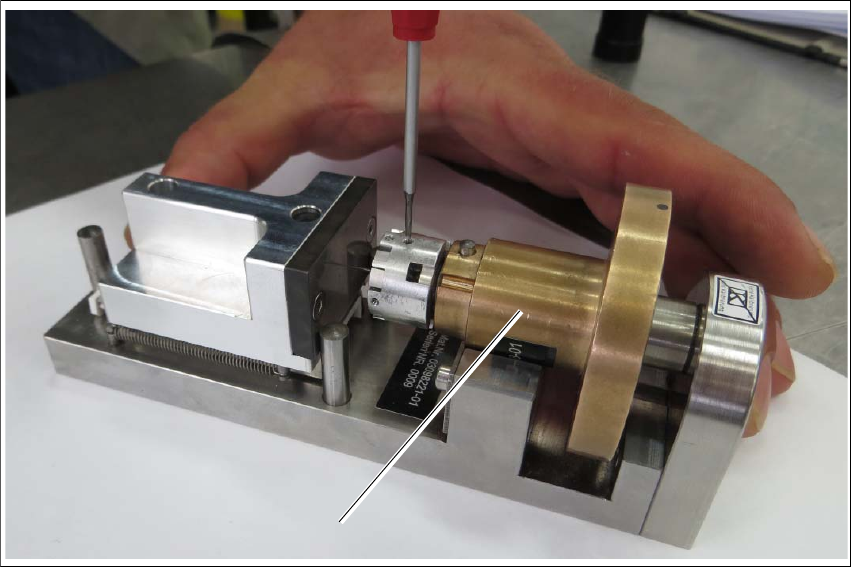

Abb. 5.3 - 4 Kalibriernormal für Die-Ejector, magnetisch

 Legen Sie das Ausstechsystem (1) in das Kalibriernormal für Die-Ejector ein.

 Legen Sie das Ausstoß-Teil in die Vorrichtung ein. Der mittlere Bolzen der Vorrichtung muss

am Ausstoß -Stößel anliegen und das Bronze -Teil muss leicht federnd an der Radiusnase

anliegen.

 Drehen Sie das Ausstoß-Teil (Bronze) in die gewünschte Lage.

 Drücken Sie das Bronze-Teil leicht nach unten - in die Prismen der Vorrichtung.

 Schieben Sie die Ausstoß-Nadeln in die gewünschten Bohrungen ein (die Gewindestifte

müssen gelöst sein).

 Bewegen Sie den zurück federnden Einstell-Schlitten in Richtung der Anschlagbolzen und

halten diesen fest.

 Schieben Sie die Ausstoß-Nadeln mit einer Pinzette in Richtung der Einstellungs-Fläche und

ziehen Sie die Ausstoß-Nadeln mit den Gewindestiften fest (Anzugsdrehmoment 10 Ncm).
