3 Caractéristiques techniques de l'automat e Manuel d'utilisa tion SIPLACE D1i/D2i 3.4 Dimensions et poids A partir de la vers ion du logiciel SR.605.03 SP2 Edition 10/2012 FR 106 3.4.3 Hauteur du capot de prot…
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.4 Dimensions et poids
105
3.4.2 Dimensions de l'automate (machine de base)
3
3
Fig. 3.4 - 1 Dimensions de l'automate (machine de base) en millimètres
3
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.4 Dimensions et poids A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
106
3.4.3 Hauteur du capot de protection relevé
3
Fig. 3.4 - 2 Hauteur du capot de protection relevé - Dimensions en millimètres
NOTA 3
Les angles d'ouverture des capots de protection peuvent être étendus, en option, avec d'autres
ressorts de pression de gaz.
Hauteur du convoyeur
de circuits imprimés
Hauteur du bord inférieur du
capot de protection relevé
Hauteur du bord supérieur des
capots de protection relevés
950 mm 1807 2034
930 mm 1784 2011
900 mm 1754 1981
830 mm 1684 1911
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.4 Dimensions et poids
107
3.4.4 Mesures d'espacement des pieds de la machine
3

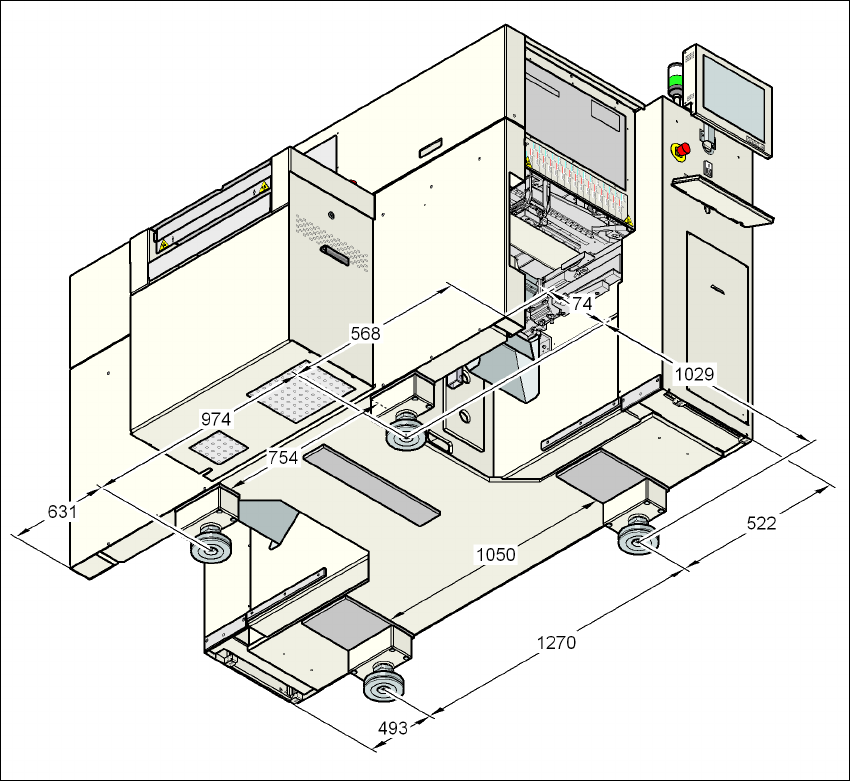

Fig. 3.4 - 3 Mesures d'espacement des pieds de la machine
