Manuel d'utilisation SIPLACE D1i/D2i 3 Ca ractéristiques techniques de l'automate A partir de la version du logiciel SR.605. 03 SP2 Edition 10/2012 FR 3.4 Dimensions et poids 109 3.4.6 Dist ance de manoeuvre et…
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.4 Dimensions et poids A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
108
3.4.5 Distance de manoeuvre et distance des chariots des compos. entre eux
sur l'automate D1i
3

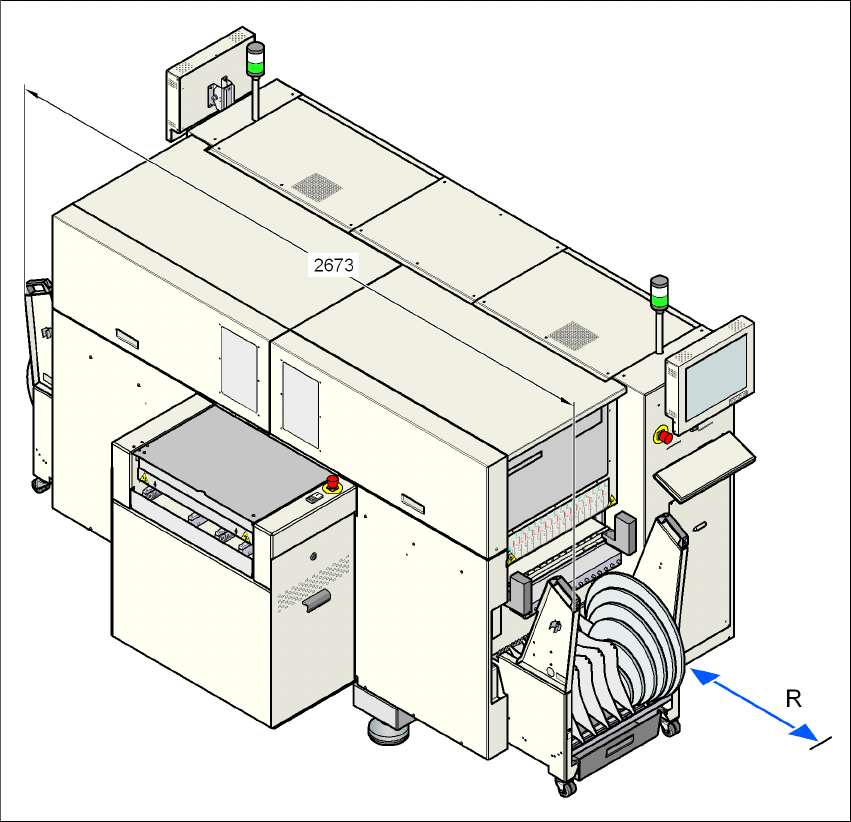

Fig. 3.4 - 4 Distance de manoeuvre et distance des chariots des compos. entre eux sur l'automate D1i
La distance des chariots des compos. entre eux est de 2673 mm.
La distance de manoeuvre R du chariot des composants sur l'automate est de 1200 mm.
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.4 Dimensions et poids
109
3.4.6 Distance de manoeuvre et distance des chariots des compos. entre eux
sur l'automate D2i
3
Fig. 3.4 - 5 Distance de manoeuvre et distance des chariots des compos. entre eux sur l'automate D2i
La distance des chariots des compos. entre eux est de 2597 mm.
La distance de manoeuvre R du chariot des composants sur l'automate est de 1200 mm.
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.4 Dimensions et poids A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
110
3.4.7 Centre de gravité de l'automate
3
Fig. 3.4 - 6 Centre de gravité de l'automate en millimètres
Coordonnée X 20 mm
Coordonnée Y -55 mm
