3 Caractéristiques techniques de l'automat e Manuel d'utilisa tion SIPLACE D1i/D2i 3.4 Dimensions et poids A partir de la vers ion du logiciel SR.605.03 SP2 Edition 10/2012 FR 110 3.4.7 Centre de gravité de l&a…
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.4 Dimensions et poids
109
3.4.6 Distance de manoeuvre et distance des chariots des compos. entre eux
sur l'automate D2i
3

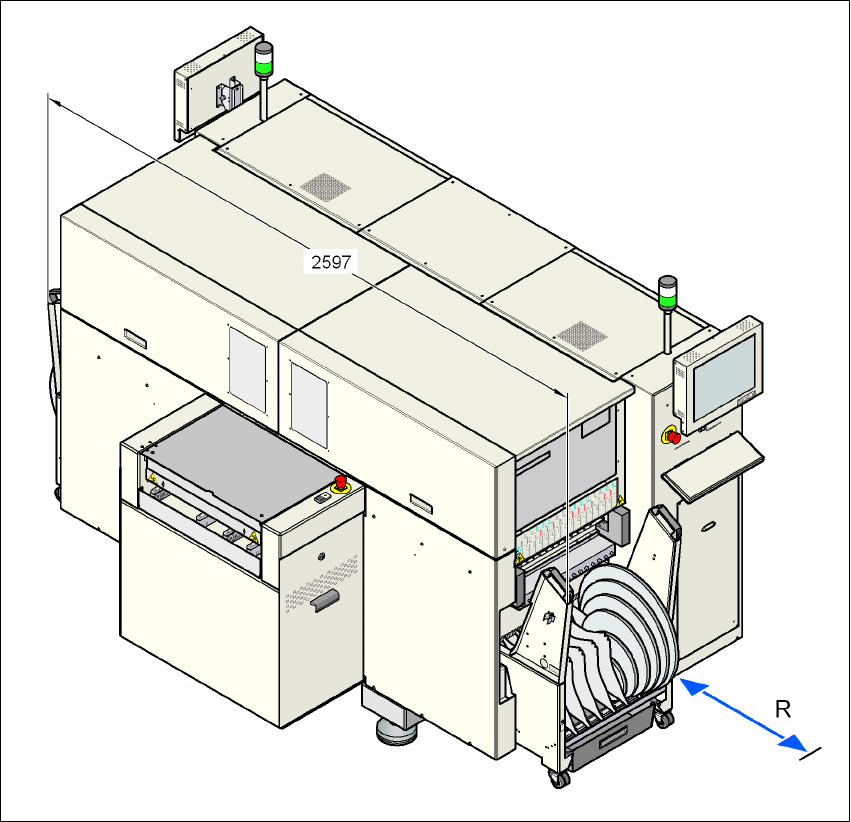

Fig. 3.4 - 5 Distance de manoeuvre et distance des chariots des compos. entre eux sur l'automate D2i
La distance des chariots des compos. entre eux est de 2597 mm.
La distance de manoeuvre R du chariot des composants sur l'automate est de 1200 mm.
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.4 Dimensions et poids A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
110
3.4.7 Centre de gravité de l'automate
3
Fig. 3.4 - 6 Centre de gravité de l'automate en millimètres
Coordonnée X 20 mm
Coordonnée Y -55 mm
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.5 Vue d'ensemble
111
3.5 Vue d'ensemble
3.5.1 Vue d'ensemble SIPLACE D1i
3
Fig. 3.5 - 1 Vue d'ensemble SIPLACE D1i
(1) Bâti de la machine
(2) Convoyeur de CI (convoyeur double flexible)
(3) Groupe auxiliaire
(4) Découpeuse de bande, conduite directrice des bandes vides (2x)
(5) Portique 1
(6) Tête P&P
(7) Tête C&P
(8) Moniteur (2x)
(9) Clavier (2x)
