3.4.7 Centre de gravité de l'automate
3

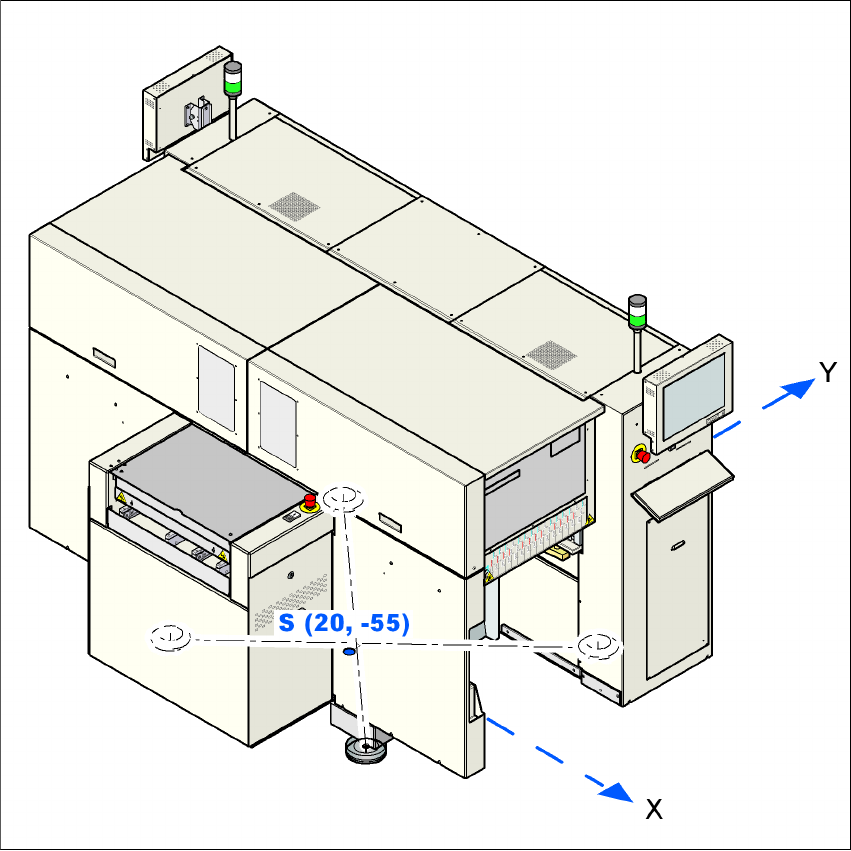

Fig. 3.4 - 6 Centre de gravité de l'automate en millimètres
Coordonnée X 20 mm
Coordonnée Y -55 mm
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.5 Vue d'ensemble
111
3.5 Vue d'ensemble
3.5.1 Vue d'ensemble SIPLACE D1i
3
Fig. 3.5 - 1 Vue d'ensemble SIPLACE D1i
(1) Bâti de la machine
(2) Convoyeur de CI (convoyeur double flexible)
(3) Groupe auxiliaire
(4) Découpeuse de bande, conduite directrice des bandes vides (2x)
(5) Portique 1
(6) Tête P&P
(7) Tête C&P
(8) Moniteur (2x)
(9) Clavier (2x)
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.5 Vue d'ensemble A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
112
3.5.2 Vue d'ensemble SIPLACE D2i
3
Fig. 3.5 - 2 Vue d'ensemble SIPLACE D2i
(1) Bâti de la machine
(2) Convoyeur de CI (convoyeur double flexible)
(3) Groupe auxiliaire
(4) Découpeuse de bande, conduite directrice des bandes vides (2x)
(5) Portique 1
(6) Tête C&P
(7) Moniteur (2x)
(8) Clavier (2x)
(9) Portique 2
