3 Caractéristiques techniques de l'automat e Manuel d'utilisa tion SIPLACE D1i/D2i 3.5 Vue d'ensemble A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 112 3.5.2 V ue d'ensemble SIPL…
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.5 Vue d'ensemble
111
3.5 Vue d'ensemble
3.5.1 Vue d'ensemble SIPLACE D1i
3

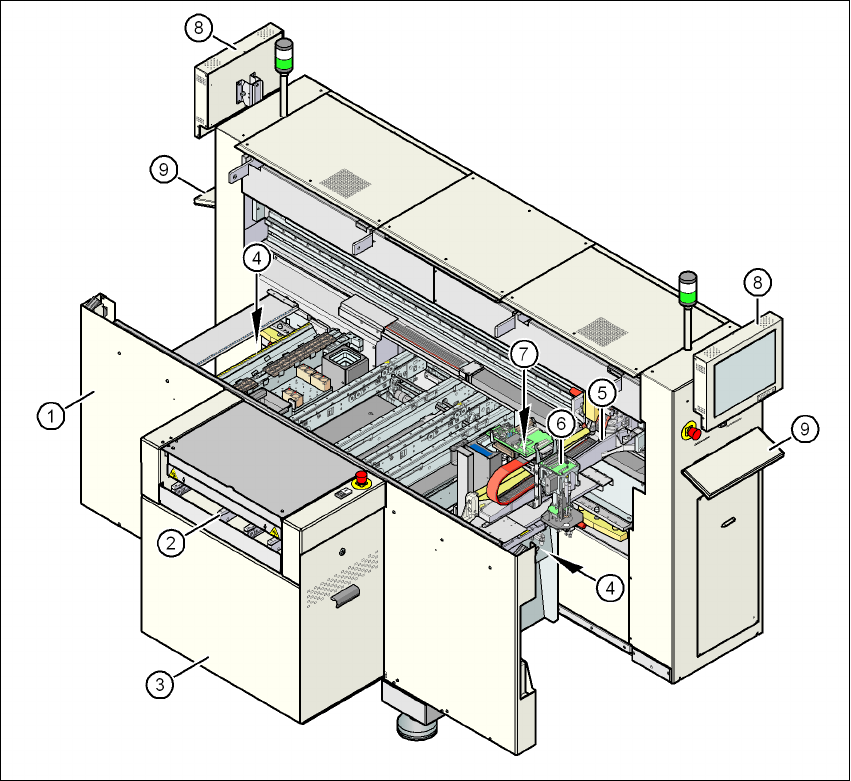

Fig. 3.5 - 1 Vue d'ensemble SIPLACE D1i
(1) Bâti de la machine
(2) Convoyeur de CI (convoyeur double flexible)
(3) Groupe auxiliaire
(4) Découpeuse de bande, conduite directrice des bandes vides (2x)
(5) Portique 1
(6) Tête P&P
(7) Tête C&P
(8) Moniteur (2x)
(9) Clavier (2x)
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.5 Vue d'ensemble A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
112
3.5.2 Vue d'ensemble SIPLACE D2i
3

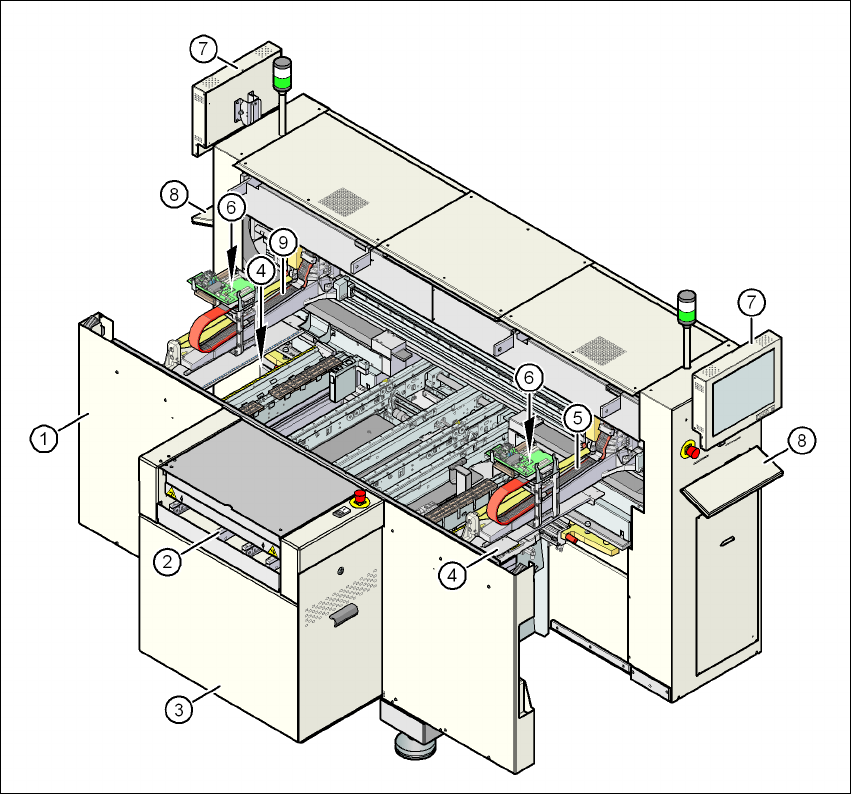

Fig. 3.5 - 2 Vue d'ensemble SIPLACE D2i
(1) Bâti de la machine
(2) Convoyeur de CI (convoyeur double flexible)
(3) Groupe auxiliaire
(4) Découpeuse de bande, conduite directrice des bandes vides (2x)
(5) Portique 1
(6) Tête C&P
(7) Moniteur (2x)
(8) Clavier (2x)
(9) Portique 2
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.6 Tête de report
113
3.6 Tête de report
3.6.1 Tête de collecte & de placement à 12 segments pour report à grande vitesse
N° d'article 00119876-xx, tête C&P à 12 segments D4i/D2i/D1i
3
Fig. 3.6 - 1 Tête de collecte & de placement à 12 segments - Groupes de fonctions, partie 1
3
(1) Générateur de vide
(2) Station de rotation, axe DP
(3) Barillet à 12 fourreaux, axe barillet
(4) Soupape d'air de soufflage
(5) Silencieux
