Manuel d'utilisation SIPLACE D1i/D2i 3 Ca ractéristiques techniques de l'automate A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.6 Tête de report 113 3.6 Tête de report 3.6.1 Tête de coll…
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.5 Vue d'ensemble A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
112
3.5.2 Vue d'ensemble SIPLACE D2i
3
Fig. 3.5 - 2 Vue d'ensemble SIPLACE D2i
(1) Bâti de la machine
(2) Convoyeur de CI (convoyeur double flexible)
(3) Groupe auxiliaire
(4) Découpeuse de bande, conduite directrice des bandes vides (2x)
(5) Portique 1
(6) Tête C&P
(7) Moniteur (2x)
(8) Clavier (2x)
(9) Portique 2
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.6 Tête de report
113
3.6 Tête de report
3.6.1 Tête de collecte & de placement à 12 segments pour report à grande vitesse
N° d'article 00119876-xx, tête C&P à 12 segments D4i/D2i/D1i
3
Fig. 3.6 - 1 Tête de collecte & de placement à 12 segments - Groupes de fonctions, partie 1
3
(1) Générateur de vide
(2) Station de rotation, axe DP
(3) Barillet à 12 fourreaux, axe barillet
(4) Soupape d'air de soufflage
(5) Silencieux
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.6 Tête de report A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
114
3

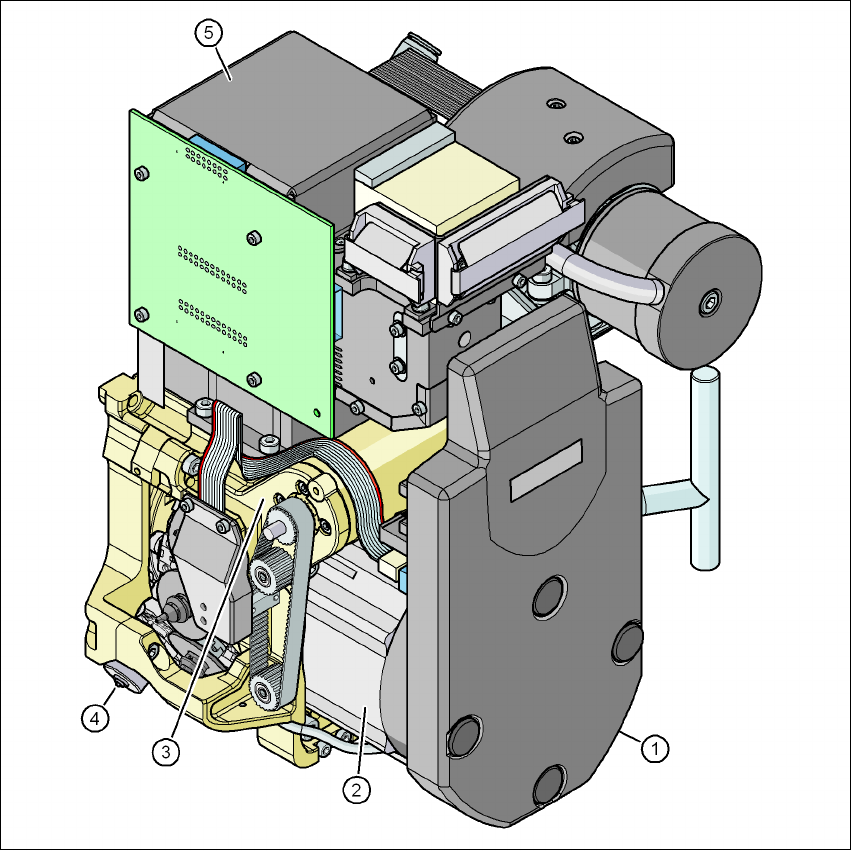

Fig. 3.6 - 2 Tête de collecte & de placement à 12 segments - Groupes de fonctions, partie 2
3
(1) Platine de distribution intermédiaire (sous le capot)
(2) Entraînement du barillet - moteur DR
(3) Moteur de l'axe Z
(4) Commande de réglage
(5) Caméra composants C&P
3.6.1.1 Description
La tête de collecte & de placement à 12 segments travaille suivant le principe Collecte & Place-
ment, dans le sens que douze composants sont prélevés par la tête de report à l'intérieur d'un
cycle, qu'ils sont centrés optiquement sur le trajet de la position de report et tournés dans la po-
