Manuel d'utilisation SIPLACE D1i/D2i 3 Ca ractéristiques techniques de l'automate A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.6 Tête de report 123 Force de pla cement pr o- grammable 1…
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.6 Tête de report A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
122
sants particulièrement exigeants et gros. Les composants sont pris par la tête de report, centrés
optiquement sur le trajet jusqu'en position de report et tournés dans la position de report indispen-
sable. Ils sont ensuite posés sur le circuit imprimé doucement et avec précision à l'aide d'air de
soufflage réglé.
Les pipettes standard de la tête de prélèvement & de placement sont des pipettes de type 5xx.
Un adaptateur permet toutefois d'utiliser aussi les pipettes du type 4xx et les pipettes des têtes de
collecte & de placement des types 8xx et 9xx.
3.6.3.2 Caractéristiques techniques
3
Tête de prélève-
ment&de placement
caméra Fine Pitch
caméra compos. de
type 36
(voir Section 3.9.3
,
page 142)
Tête de prélève-
ment&de placement
caméra Fine Pitch
caméra compos. de
type 33
(voir Section 6.3.2
,
page 283)
Tête de prélève-
ment&de placement
caméra Flip-Chip
caméra compos. de
type 25
(voir Section 6.3.1
,
page 281)
Spectre des composants
a
0603 à SO, PLCC,
QFP, BGA, composant
spécial, Bare Die, Flip
Chip
0402 à SO, PLCC,
QFP, BGA, composant
spécial, Bare Die, Flip
Chip
0201 à SO, PLCC44,
QFP, socle, fiche mâle,
BGA, composant spé-
cial, Bare Die, Flip
Chip, tôle de protection
Spécification des comp.
Hauteur max.
Grille min. des petites
pattes
Largeur min. des
petites pattes
Grille min. des balls
Diamètre min. balls
Dimensions min.
Dimensions max.
Poids max.
b
19 mm
0,4 mm
0,24 mm
0,56 mm
0,32 mm
1,6 x 0,8 mm²
32 x 32 mm²
(mesure simple)
85 x 85 mm² ou
max. 200 x 125 mm²
(avec limitations)
100 g
19 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 x 0,5 mm²
55 x 45 mm²
(mesure simple)
85 x 85 mm² ou
max. 200 x 125 mm²
(avec limitations)
100 g
19 mm
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 x 0,3 mm²
16 x 16 mm²
(mesure simple)
100 g
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.6 Tête de report
123
Force de placement pro-
grammable 1,0 N - 15 N 1,0 N - 15 N 1,0 N - 15 N
Types de pipettes 5xx (standard)
4xx + adaptateur
8xx + adaptateur
9xx + adaptateur
5xx (standard)
4xx + adaptateur
8xx + adaptateur
9xx + adaptateur
5xx (standard)
4xx + adaptateur
8xx + adaptateur
9xx + adaptateur
Précision des axes X/Y
c
± 37,5 µm/3
± 50 µm/4
± 37,5 µm/3
± 50 µm/4
± 30 µm/3
± 40 µm/4
Précision angulaire ± 0,053°/3
± 0,071°/4
± 0,053°/3
± 0,071°/4
± 0,053°/3
± 0,071°/4
Spectre des composants 99,8% 99,9% 99,8%
Type de caméra des com-
posants
36 33 25
Niveaux d'éclairage 6 6 6
Possibilités de réglage
des niveaux d'éclairage
256
6
256
6
256
6
a) Veuillez noter que le spectre des compos. reportable est aussi influencé par la géométrie des patins, les
standards propres au client, les tolérances d'emballage des compos. et les tolérances des compos.
b) En cas d'utilisation de pipettes standard
c) Valeur de précision mesurée conformément au standard IPC, indépendant des fabricants
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.7 Système de portiques A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
124
3.7 Système de portiques
3.7.1 Position des portiques
3

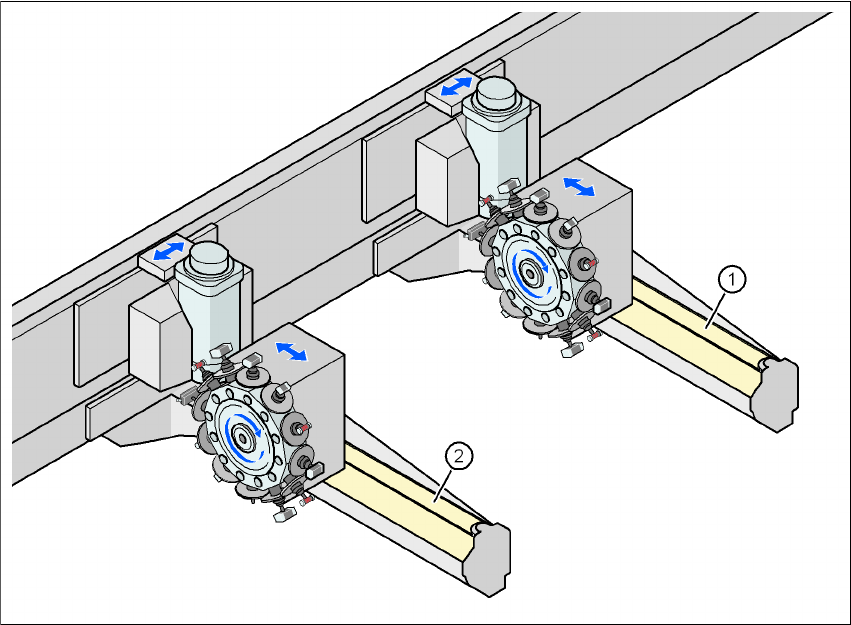

Fig. 3.7 - 1 Position des portiques
(1) Portique 1 (D1i et D2i)
(2) Portique 2 (D2i)
Le système de portiques est constitué à partir des groupes de fonctions de
– l'axe X et de
–l'axe Y.
