Manuel d'utilisation SIPLACE D1i/D2i 3 Ca ractéristiques techniques de l'automate A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.8 Système de convoyage des CI 135 3.8.6 Caractéristiques t…
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.8 Système de convoyage des CI A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
134
3.8.5 Caractéristiques techniques
3.8.5.1 Caractéristiques techniques du convoyeur simple de CI
3
Côté fixe du convoyeur Droite ou gauche
Format de carte
Standard (longueur x largeur)
Configuration "CI large"
Option "CI long"
Option "CI long" et
Configuration "CI large"
50 x 50 mm² à 460 x 460 mm²
a
)
50 x 50 mm² à 460 x 508 mm²
a
)
50 x 80 mm² à 610 x 460 mm²
a
)
50 x 80 mm² à 610 x 508 mm²
a
)
Epaisseur du circuit imprimé
Standard 0,3 mm à 4,5 mm ± 0,2 mm
(CI plus épais sur demande)
Courbure du circuit imprimé voir Section 3.8.8
, page 136
Poids des CIs Max. 3 kg
Espace libre sur la face inférieure du CI
Standard
Option
25 mm ± 0,2 mm
Max. 40 mm ± 0,2 mm
Bord de guidage libre des composants 3 mm
Durée du changement des CIs < 2,5 s
Précision du positionnement des CIs ± 0,5 mm
Hauteur du convoyeur de CIs 830 mm ± 15 mm (standard)
900 mm ± 15 mm (option)
930 mm ± 15 mm (option)
950 mm ± 15 mm (option SMEMA)
Type d'interface Siemens / SMEMA
b
Détection des mauvaises marques Possible
Réglage en largeur manuel Standard
a) En cas de largeurs de CI > 450 mm, veillez à ce que les modules périphériques puissent aussi traiter ces
largeurs de CI.
b) Option
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.8 Système de convoyage des CI
135
3.8.6 Caractéristiques techniques du convoyeur double de CI flexible
3
Côté fixe du convoyeur Droite ou gauche
Format de carte
Standard (longueur x largeur)
Configuration "CI large"
Option "CI long"
Option "CI long" et
Configuration "CI large"
Convoyeur double en mode "Convoyeur
simple"
Standard (longueur x largeur)
Configuration "CI large"
Option "CI long"
Option "CI long" et
Configuration "CI large"
50 x 50 mm² à 460 x 216 mm²
50 x 50 mm² à 460 x 242 mm²
50 x 80 mm² à 610 x 216 mm²
50 x 80 mm² à 610 x 242 mm²
50 x 50 mm² à 460 x 380 mm²
50 x 60 mm² à 460 x 430 mm²
50 x 80 mm² à 610 x 380 mm²
50 x 80 mm² à 610 x 430 mm²
Epaisseur du circuit imprimé
Standard 0,3 mm à 4,5 mm ± 0,2 mm
(CI plus épais sur demande)
Courbure du CI voir Section 3.8.8
, page 136
Poids des CIs Max. 3 kg
Espace libre sur la face inférieure du CI
Standard
Option
25 mm ± 0,2 mm
Max. 40 mm ± 0,2 mm
Hauteur du convoyeur de CIs 830 mm ± 15 mm (standard)
900 mm ± 15 mm (option)
930 mm ± 15 mm (option)
950 mm ± 15 mm (option SMEMA)
Type d'interface Siemens / SMEMA
a
a) Option
Bord de guidage libre des composants 3 mm
Durée du changement des CIs < 2,5 s
Précision du positionnement des CIs ± 0,5 mm
Type de convoyeur Synchrone ou asynchrone (à sélectionner par le logi-
ciel)
Contenu du report par convoyeur Identique ou différent
Largeur du CI par convoyeur Identique ou différent
Détection des mauvaises marques Synchrone: possible (pas de point d'encre global)
Asynchrone: possible
b
b) En cas de largeur de piste maximale
Réglage en largeur automatique Synchrone: possible, asynchrone: possible
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.8 Système de convoyage des CI A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
136
3.8.7 Possibilités de configuration
3.8.7.1 Convoyeur simple de CI
N° d'article 00119840-xx Convoyeur simple SIPLACE D2i/D1i
N° d'article 00119626-xx Côté fixe du convoyeur droite, D4i/D2i/D1i
N° d'article 00119628-xx Côté fixe du convoyeur gauche, D4i/D2i/D1i
N° d'article 00119912-xx Hauteur du convoyeur 900 mm, D2i/D1i
N° d'article 00119913-xx Hauteur du convoyeur 930 mm, D2i/D1i
N° d'article 00119914-xx Hauteur du convoyeur 950 mm, D2i/D1i
N° d'article 00119092-xx Boîte d'adaptation SMEMA, entrée et sortie (convoyeur simple et
double) D4i/D2i/D1i
3.8.7.2 Convoyeur double de CI flexible
N° d'article 00119842-xx Convoyeur double SIPLACE D2i/D1i
N° d'article 00119626-xx Côté fixe du convoyeur droite, D4i/D2i/D1i
N° d'article 00119628-xx Côté fixe du convoyeur gauche, D4i/D2i/D1i
N° d'article 00119912-xx Hauteur du convoyeur 900 mm, D2i/D1i
N° d'article 00119913-xx Hauteur du convoyeur 930 mm, D2i/D1i
N° d'article 00119914-xx Hauteur du convoyeur 950 mm, D2i/D1i
N° d'article 00119092-xx Boîte d'adaptation SMEMA, entrée et sortie (convoyeur simple et
double) D4i/D2i/D1i

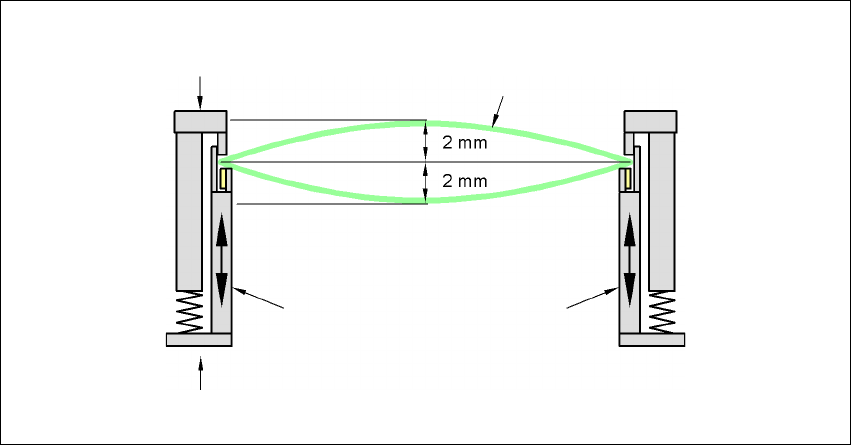

3.8.8 Définition de la courbure du circuit imprimé
3.8.8.1 Courbure du CI pendant le transport
Courbure du CI transversalement par rapport au sens du convoyage: max. 1 % de la diagonale
du CI mais pas plus de 2 mm
3
Bord de serrage fixe
Mécanisme de serrage mobile
Circuit imprimé
Face du convoyeur
