3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.8 Système de convoyage des CI A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
136
3.8.7 Possibilités de configuration
3.8.7.1 Convoyeur simple de CI
N° d'article 00119840-xx Convoyeur simple SIPLACE D2i/D1i
N° d'article 00119626-xx Côté fixe du convoyeur droite, D4i/D2i/D1i
N° d'article 00119628-xx Côté fixe du convoyeur gauche, D4i/D2i/D1i
N° d'article 00119912-xx Hauteur du convoyeur 900 mm, D2i/D1i
N° d'article 00119913-xx Hauteur du convoyeur 930 mm, D2i/D1i
N° d'article 00119914-xx Hauteur du convoyeur 950 mm, D2i/D1i
N° d'article 00119092-xx Boîte d'adaptation SMEMA, entrée et sortie (convoyeur simple et
double) D4i/D2i/D1i
3.8.7.2 Convoyeur double de CI flexible
N° d'article 00119842-xx Convoyeur double SIPLACE D2i/D1i
N° d'article 00119626-xx Côté fixe du convoyeur droite, D4i/D2i/D1i
N° d'article 00119628-xx Côté fixe du convoyeur gauche, D4i/D2i/D1i
N° d'article 00119912-xx Hauteur du convoyeur 900 mm, D2i/D1i
N° d'article 00119913-xx Hauteur du convoyeur 930 mm, D2i/D1i
N° d'article 00119914-xx Hauteur du convoyeur 950 mm, D2i/D1i
N° d'article 00119092-xx Boîte d'adaptation SMEMA, entrée et sortie (convoyeur simple et
double) D4i/D2i/D1i

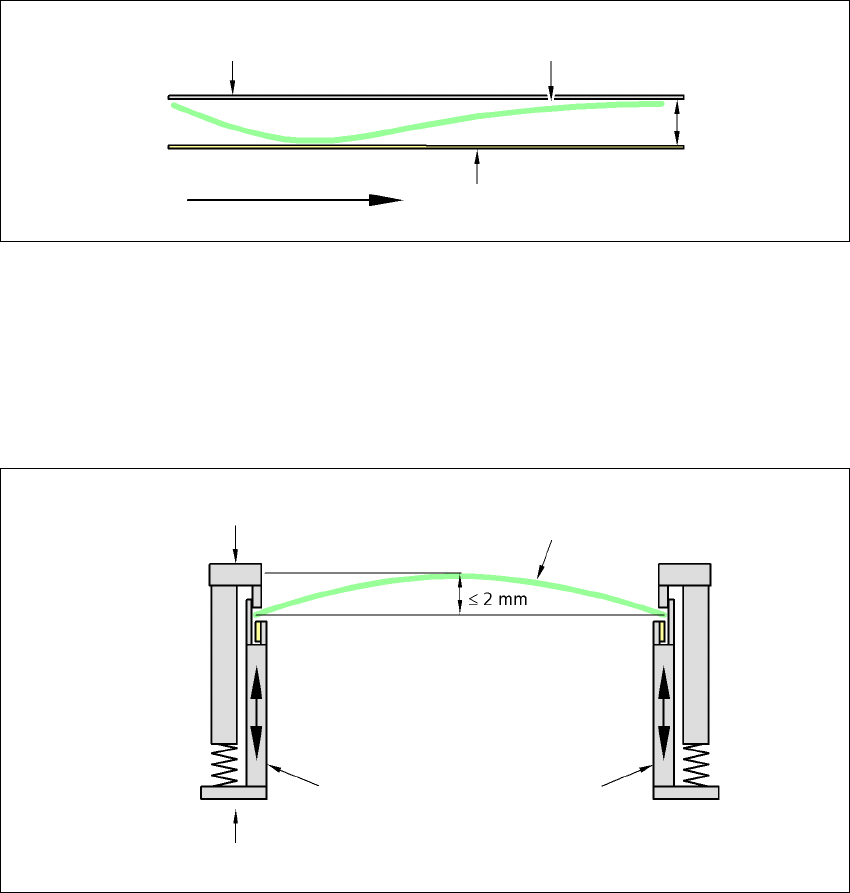

3.8.8 Définition de la courbure du circuit imprimé
3.8.8.1 Courbure du CI pendant le transport
Courbure du CI transversalement par rapport au sens du convoyage: max. 1 % de la diagonale
du CI mais pas plus de 2 mm
3
Bord de serrage fixe
Mécanisme de serrage mobile
Circuit imprimé
Face du convoyeur
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.8 Système de convoyage des CI
137
Courbure du CI dans le sens du convoyage + épaisseur des CI < 5,5 mm
3
3
3.8.8.2 Courbure du CI lors du report
En cas de voilement de 2 mm, des problèmes peuvent se présenter en cas de concentration des
marques d'ajustage locales et des points d'encre au centre du CI. Le foyer de la caméra numéri-
que est de 2 mm. En cas de prise en compte de toutes les tolérances, cette valeur passe à 1,5
mm. Par ailleurs, tenez compte du fait que la hauteur du comp. diminue du fait de la courbure.
3
3
Bord de serrage fixe
Bande transporteuse
Circuit imprimé
Sens du convoyage
des CI
5,5 mm
Mécanisme de serrage mobile
Bord de serrage fixe
Circuit imprimé
Face du convoyeur
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.8 Système de convoyage des CI A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
138
Courbure du CI vers le bas: max. 0,5 mm
3
→ Utilisez des supports à broche magnétique pour atteindre cette valeur.
Circuit imprimé
Support à
broche
magnétique
Mécanisme de serrage mobile
Bord de serrage fixe
Face du convoyeur
0,5 mm
