Manuel d'utilisation SIPLACE D1i/D2i 3 Ca ractéristiques techniques de l'automate A partir de la version du logiciel SR. 605.03 SP2 Edition 10/2012 FR 3.9 Système de vision 141 3.9.2 Caméra composant s C&P …
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.9 Système de vision A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
140
3.9.1 Caméra composants C&P, type 28, 18 x 18, numérique
3.9.1.1 Structure
3

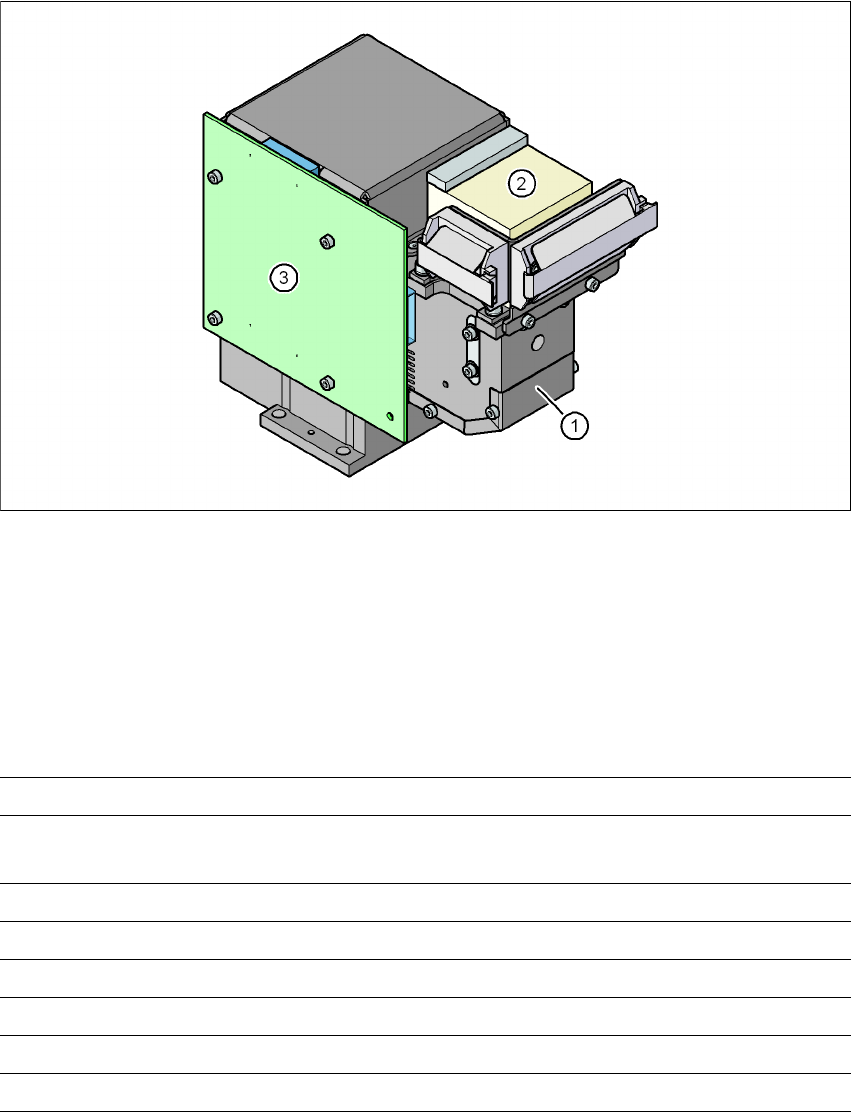

Fig. 3.9 - 2 Caméra composants C&P, type 28, 18 x 18, numérique
3
(1) Optique de la caméra des composants et éclairage
(2) Amplificateur de caméra
(3) Commande de l'éclairage
3.9.1.2 Caractéristiques techniques
3
Dimensions des composants 0,5 x 0,5 mm² à 18,7 x 18,7 mm²
Spectre des composants 0402 à PLCC44 y compris BGA, BGA, Flip-Chip, TSOP,
QFP, SO à SO32, DRAM
Grille min. des petites pattes 0,5 mm
Largeur min. des petites pattes 0,2 mm
Grille min. des balls 0,35 mm
Diamètre min. balls 0,2 mm
Champ de vision 24,5 x 24,5 mm²
Type d'éclairage Lumière incidente (5 plans librement programmables)
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.9 Système de vision
141
3.9.2 Caméra composants C&P, type 30, 27 x 27, numérique
3.9.2.1 Structure
3

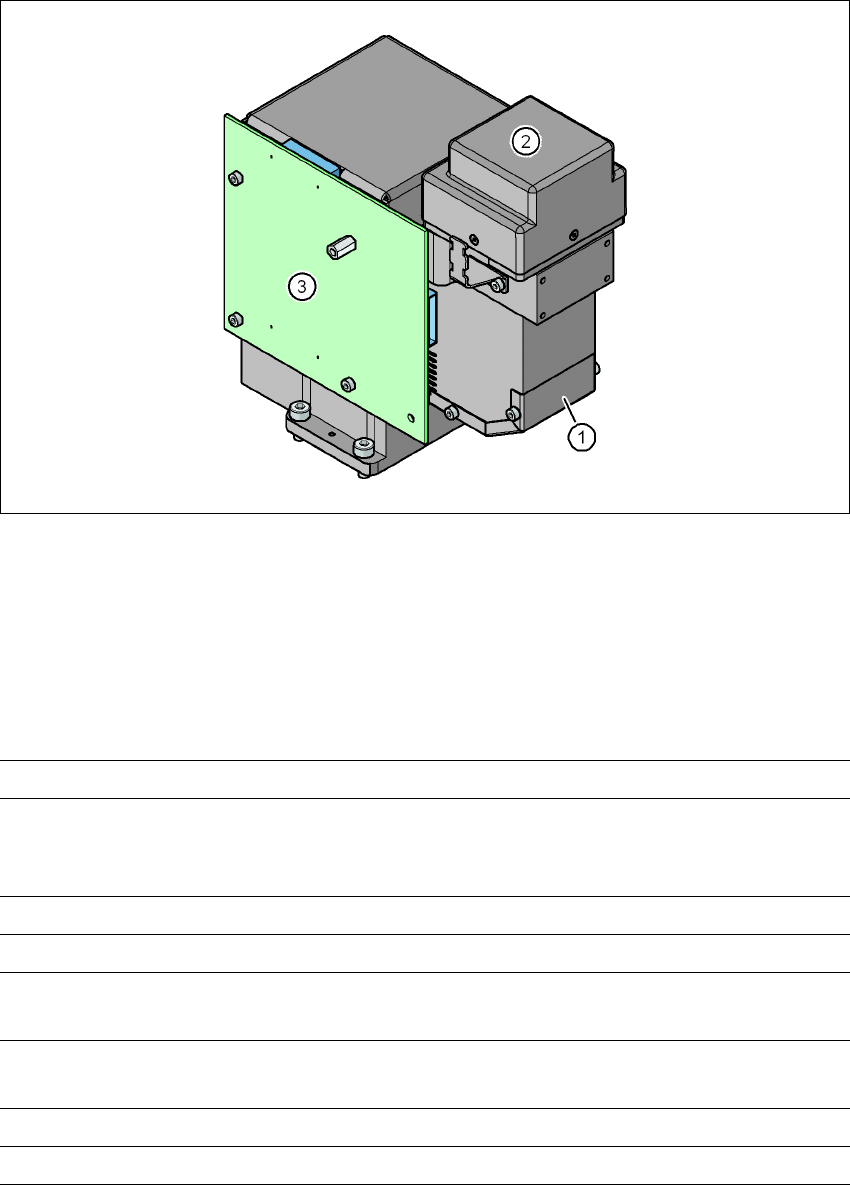

Fig. 3.9 - 3 Caméra composants C&P, type 30, 27 x 27, numérique
(1) Optique de la caméra des composants et éclairage
(2) Amplificateur de caméra
(3) Commande de l'éclairage
3.9.2.2 Caractéristiques techniques
3
Dimensions des composants 0,4 x 0,2 mm² à 18,7 x 18,7 mm²
Spectre des composants 01005 à 27 x 27 mm²
Flip-Chip, Bare Die, PLCC44, BGA, µBGA, TSOP, QFP,
SO à SO32, DRAM
Grille min. des petites pattes 0,3 mm
Largeur min. des petites pattes 0,15 mm
Grille min. des balls 0,25 mm pour composants < 18 x 18 mm²
0,35 mm pour composants 18 x 18 mm²
Diamètre min. balls 0,14 mm pour composants < 18 x 18 mm²
0,2 mm pour composants 18 x 18 mm²
Champ de vision 32 x 32 mm²
Type d'éclairage Lumière incidente (5 plans librement programmables)
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.9 Système de vision A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
142
3.9.3 Caméra composants fixe P&P, type 36, 32 x 32, numérique
3.9.3.1 Structure
3
Fig. 3.9 - 4 Structure de la caméra composants fixe P&P, type 36, 32 x 32, numérique
3.9.3.2 Caractéristiques techniques
3
(1) Boîtier de caméra avec caméra intégrée
et amplificateur de caméra
(2) Plaque de verre - au dessous: plans
éclairage et optique
Dimensions des composants 0,8 x 0,8 mm² à 32 x 32 mm² (mesure simple)
Spectre des composants 0603, MELF, SO, PLCC, QFP, condensateurs électrochimiques,
BGA
Grille min. des petites pattes 0,4 mm
Largeur min. des petites pattes 0,24 mm
Grille min. des balls 0,56 mm
Diamètre min. balls 0,32 mm
Champ de vision 38 x 38 mm²
Type d'éclairage Lumière incidente (six plans librement programmables)
