Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.10 Magasins
157
3.10.8.9 Magasin de bandes S 56 mm

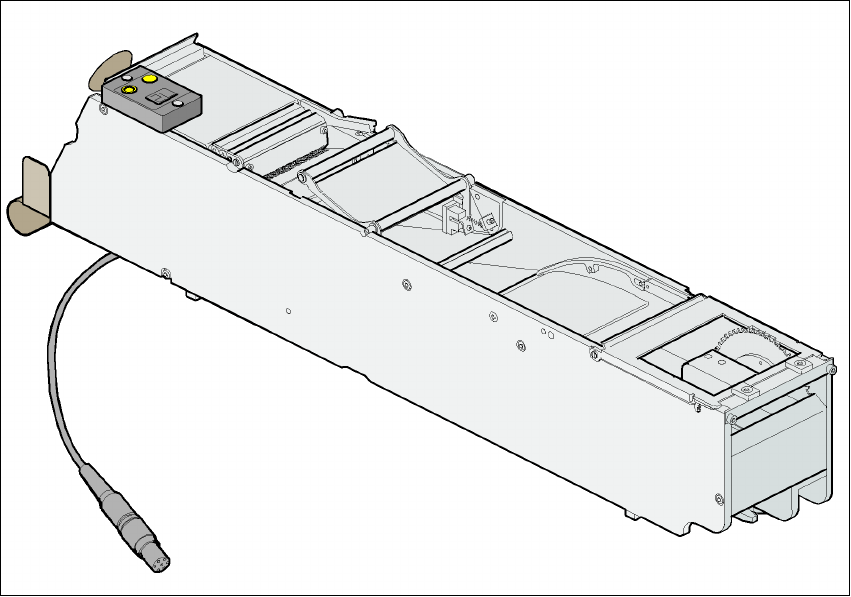

Fig. 3.10 - 9 Magasin de bandes S 56 mm
Nº d'article 00141095-xx 3
Largeur 66,6 mm 3
Pistes par magasin 1 3
Emplacements de magasins occupés 2,5 3
Nombre max. des magasins par machine 2 x 6 3
Stock de composants dans le cas des bobines 7" env. 2.000 composants 3
Largeur de pas de convoyage de 4 mm à 68 mm par pas de 4 mm 3
Matériau des bandes Bande de blister 3
Hauteur max. des composants 14 mm 3
3
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.10 Magasins A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
158
3.10.8.10 Magasin de bandes S DP 56 mm pour poches profondes
Fig. 3.10 - 10 Magasin de bandes S DP 56 mm pour poches profondes
Nº d'article 00141195-xx 3
Largeur 66,6 mm 3
Pistes par magasin 1 3
Emplacements de magasins occupés 2,5 3
Nombre max. des magasins par machine 2 x 6 3
Hauteur de bande jusqu'à 25 mm 3
Largeur de pas de convoyage de 4 mm à 68 mm par pas de 4 mm 3
Matériau des bandes Bande de blister 3
Hauteur max. des composants 24 mm 3
3
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.10 Magasins
159
3.10.8.11 Magasin de bandes S 72 mm
Fig. 3.10 - 11 Magasin de bandes S 72 mm
Nº d'article 00141097-xx 3
Largeur 82,6 mm 3
Pistes par magasin 1 3
Emplacements de magasins occupés 3 3
Nombre max. des magasins par machine 2 x 5 3
Stock de composants dans le cas des bobines 7" env. 2.000 composants 3
Largeur de pas de convoyage de 4 mm à 80 mm par pas de 4 mm 3
Matériau des bandes Bande de blister 3
Hauteur max. des composants 14 mm 3
3
