3 Caractéristiques techniques de l'automat e Manuel d'utilisa tion SIPLACE D1i/D2i 3.10 Magasins A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 164 Caractéristiques techni ques 3 3 3 3 Para…
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.10 Magasins
163
3.10.8.15 Magasin Surftape
En ce qui concerne le report de Bare Dies, vous aurez besoin du magasin Surftape pour la mise
à disposition de composants. Ces magasins existent dans versions: pour les bandes de 8-, 12-
ou de 16 mm.
3

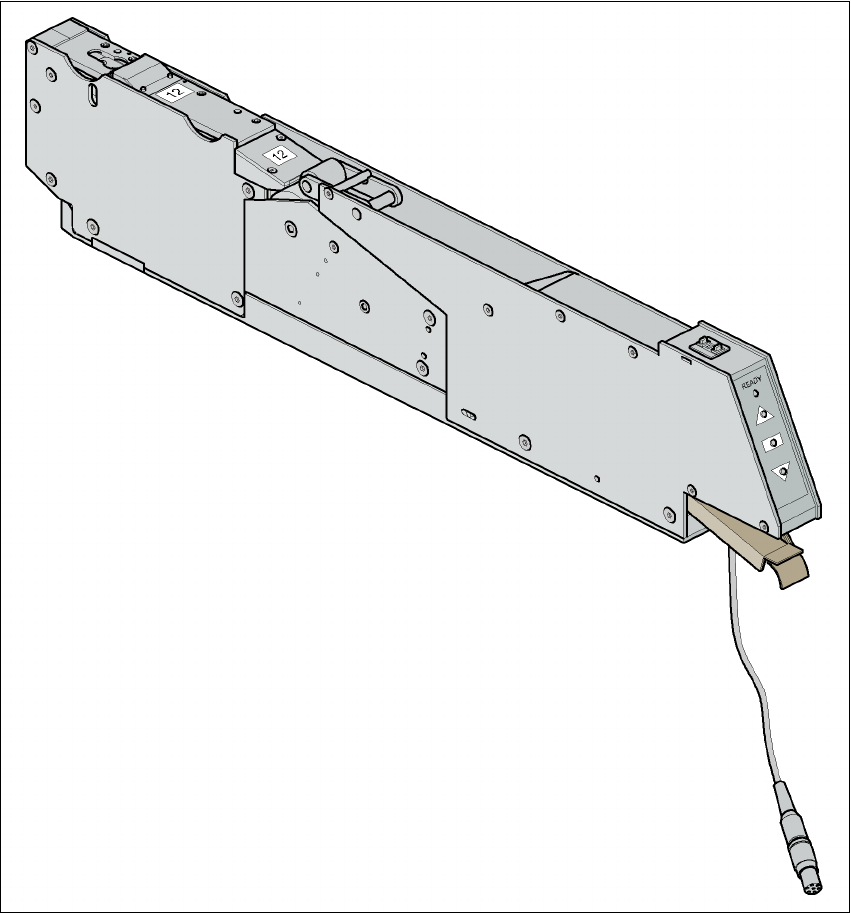

Fig. 3.10 - 15 Magasin Surftape
La manipulation du magasin est décrite au mode d'emploi des magasins.
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.10 Magasins A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
164
Caractéristiques techniques 3
3
3
3
Paramètres des magasins Surftape 3
Les paramètres des magasins Surftape se modifient dans l'ordinateur SIPLACE Pro.
Largeurs de bandes 8/12/16 mm
Dimensions de bandes et de com-
posants recommandées
8 mm: comp. 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: comp. 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: comp. 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Précision des membrures des
matrices nues sur le Surftape
Dimension des matrices nues jusqu'à 2,3 x 2,3 mm²:
+/- 100 m, 6
Dimension des matrices nues supérieure à 2,3 x 2,3 mm²:
+/- 200 m, 6
(par rapport au centre du sac)
Intervalle indispensable des bords
des matrices nues par rapport au
sac de bandes Min. 0,4 mm
Aiguille de l'éjecteur Aiguille simple ou triple, suivant la dimension de la matrice
Matériau des bandes Métrique
Norme des bandes IEC 286-3, DIN-IEC-286, EIA 481 et JIS C 0806
Diamètre du rouleau de bandes 7" à 15"
Emplacement du magasin 1 piste sur la table des composants
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.10 Magasins
165
3.10.9 Fixation pour magasins de plateaux
N° d'article 00116430-01 Fixation pour grand magasin de plateau (260 x360mm²)
N° d'article 00116432-01 Fixation pour petit magasin de plateau (136 x360mm²)
3
3.10.9.1 Description
La fixation pour magasins de plateaux est un mécanisme, destiné à loger des magasins de pla-
teaux JEDEC, dans lesquels des composants sont mis à disposition. La fixation est posée,
comme un magasin, sur la table des composants; les magasins de plateaux seront changés ma-
nuellement.
La configuration de la fixation est indiquée quand seul un petit nombre de types de comp. doit être
reporté à partir d'un magasin de plateau.
3.10.9.2 Caractéristiques techniques
3
Fixation pour grand magasin de plateau
Dimensions LxLxH 425 x 264 x 113 mm³
Occupation des emplacements sur
la table des composants
9
Possibilités de réglage Emplacement 1 (SIPLACE D1i)
Spectre de la tête de report P&P, C&P6, C&P12
Fixation pour petit magasin de plateau
Dimensions LxLxH 425 x 140 x 113 mm³
Occupation des emplacements sur
la table des composants
5
