3.11 Chariot des composants
N° d'article 00119822-xx Chariot des composants D2i/D1i
Jusqu'à deux chariots des composants peuvent être couplés sur les automates. Vous trouverez
la numérotation des emplacements dans l'illustration ci-après.
3
Fig. 3.11 - 1 Emplacements des chariots des composants
(1) Emplacement 1
(2) Emplacement 3
(T) Sens du convoyage des CIs
Les chariots des composants sont des modules autonomes, qui peuvent être montés sur un em-
placement de configuration externe grâce à des magasins. Le changement de chariots des com-
posants n'exige donc qu'une courte interruption du processus de production.
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.11 Chariot des composants
171
NOTA: 3
Sur les emplacements de configuration externes, vous aurez besoin, pour le chariot des compo-
sants, d'une alimentation en tension externe (voir Section 3.11.5, page 175).
3

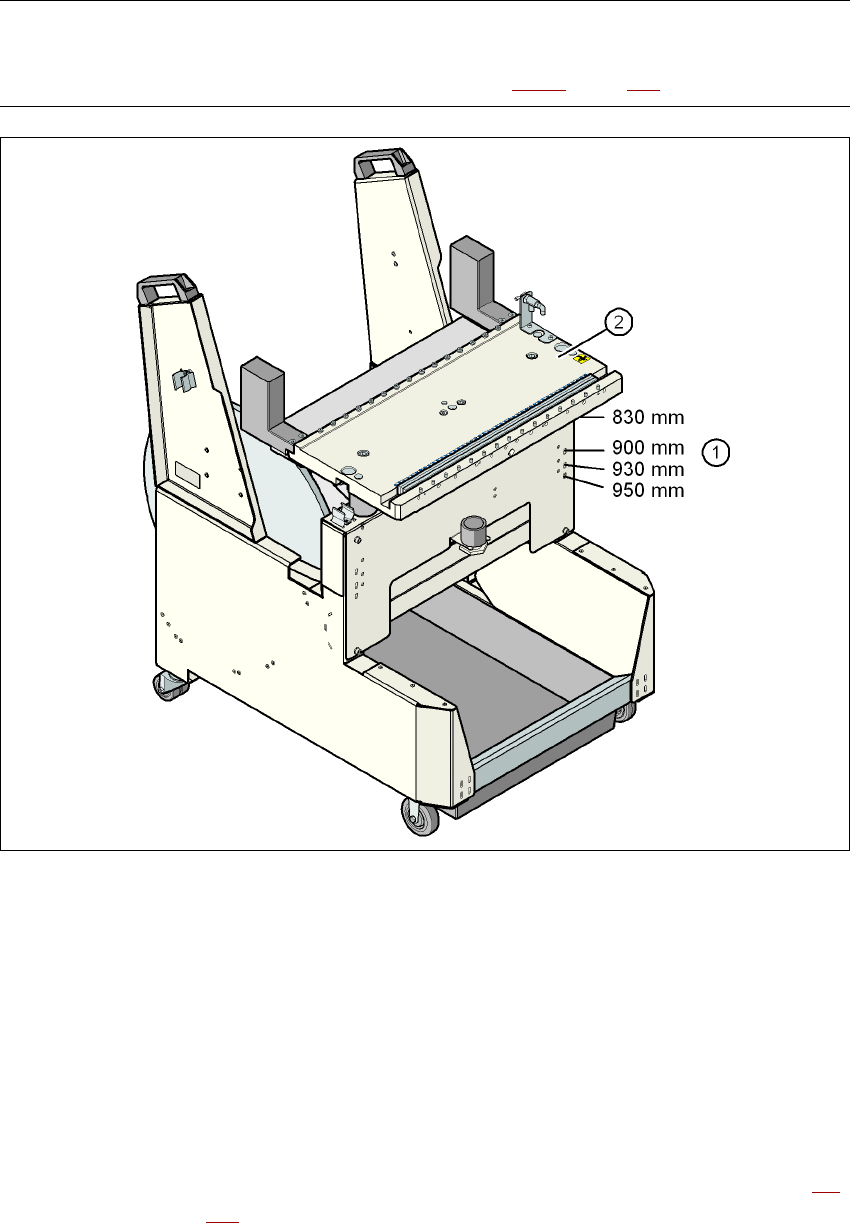

Fig. 3.11 - 2 Chariot des composants avec une hauteur du convoyeur de CI de 830 mm
3
(1) Trous pour les hauteurs du convoyeur de CI de 830 - 950 mm
(2) Table des composants
Propriétés
– Les chariots sont libres.
– La fixation du chariot des composants sur l'automate est précise de sorte qu'elle convient
aussi pour les processus de report des composants 01005.
– Les chariots des composants s'adaptent à l'aide de quelques manipulations seulement sur
les hauteurs du convoyeur de CI de 830 mm, 900 mm, 930 mm et 950 mm (voir Section 4.4
,
à partir de la page 214
).
– Le conteneur de bandes peut prendre des rouleaux de bandes jusqu'à un diamètre de 15",
en option jusqu'à 19".
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.11 Chariot des composants A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
172
3.11.1 Structure
Le chariot des composants se compose pour l'essentiel du châssis, de la table des composants
qui sert à loger les magasins, de l'unité de communication, du conteneur de rouleaux de bandes
et du conteneur de déchets.

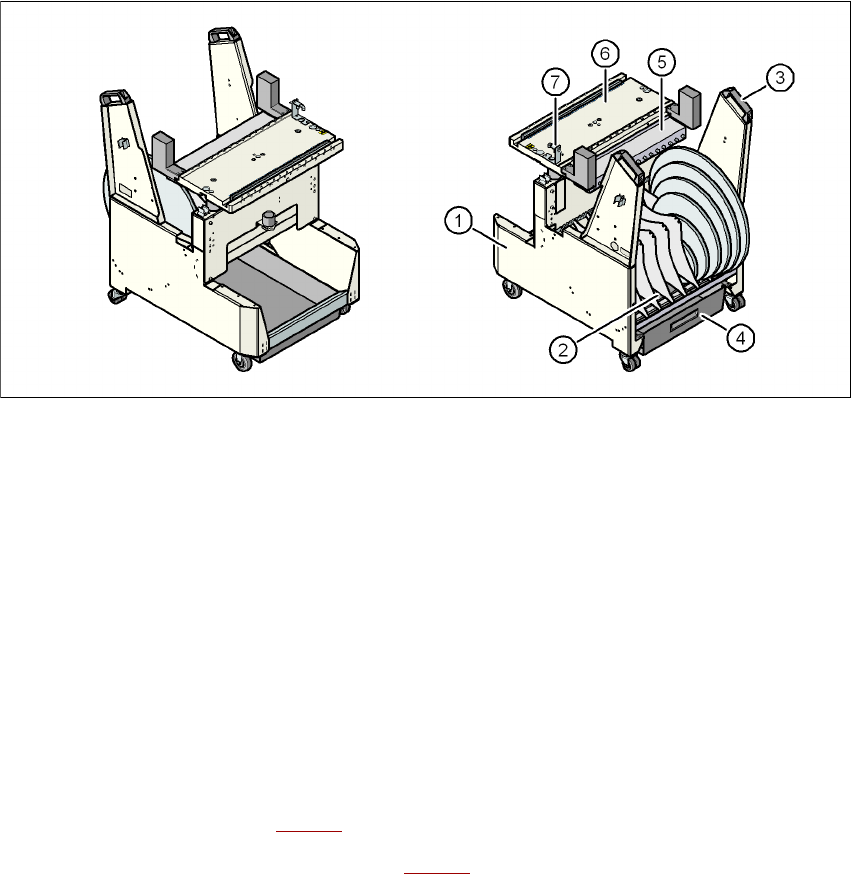

Fig. 3.11 - 3 Chariot des composants: vue de devant et de dos
(1) Châssis
(2) Conteneur de rouleaux de bandes
(3) Poignée
(4) Conteneur de déchets
(5) Unité de communication
(6) Table des composants
(7) Commutateur, destiné à abaisser la table des compos.
3.11.2 Description
Le châssis (pos. 1 dans la Fig. 3.11 - 3) est libre et facilement manoeuvrable.
La table des composants (pos. 6 dans la Fig. 3.11 - 3
) a une capacité maximale de 15 emplace-
ments pour des magasins d'une largeur de 30 mm. Les magasins sont centrés mécaniquement
sur la table avec des goupilles de centrage et des calottes sphériques. Les magasins pour boîtiers
en vrac sont alimentés en air comprimé par l'intermédiaire d'une barrette d'air comprimé séparée.
La liaison de l'interface avec l'automate s'opère par l'intermédiaire d'un câble. Alimentation élec-
trique, communication et boucles d'ARRET D'URGENCE sont gérées par l'intermédiaire du câble.
L'alimentation en air comprimé pour les magasins pour boîtiers en vrac et le mécanisme de levage
passe également par cette interface.
