3.11.7 Conteneur de rouleaux de bandes au deuxième niveau
N° d'article 00119773-xx Deuxième niveau pour les rouleaux de comp. pour D2i/D1i
Dans le cas d'une configuration maximale du chariot des comp. avec des magasins 3 x 8 mm, les
rouleaux de bandes peuvent être serrés dans le conteneur de base (pos. 4 dans la Fig. 3.11 - 6
)
et rendre difficile la manipulation des rouleaux de bandes. Grâce au conteneur de rouleaux de
bandes au deuxième niveau (pos. 1 dans la Fig. 3.11 - 6
), il est possible de transférer les rouleaux
de bandes, bloqués dans le conteneur de base, dans le conteneur du deuxième niveau, facilitant,
ainsi, la manipulation. La disposition, renouvelée, du conteneur des rouleaux de bandes dans le
deuxième niveau améliore l'ergonomie lors de la configuration et du remplissage de composants.
Fig. 3.11 - 6 Deuxième niveau pour les rouleaux de comp.
(1) Conteneur de rouleaux de bandes au deuxième niveau
(2) Position de montage supérieure
(3) Position de montage inférieure
(4) Conteneur de base
3 Caractéristiques techniques de l'automate Manuel d'utilisation SIPLACE D1i/D2i
3.11 Chariot des composants A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
178
Le conteneur des rouleaux de bandes au deuxième niveau peut être installé à deux positions dif-
férentes en hauteur (pos. 2 et pos. 3 dans la Fig. 3.11 - 6
, page 177) sur le chariot des compo-
sants. La taille maximale admise pour les rouleaux est de sept pouces.
Le diamètre maximum des rouleaux dans le conteneur de base peut admettre, suivant la position
de montage, les valeurs suivantes, pour une hauteur de chariot des comp. de 900 mm:
3
Le conteneur des rouleaux de bandes au deuxième niveau a une largeur qui atteint la moitié de
celle du chariot des comp. En cas de commande, il sera procédé à la livraison d'un conteneur de
rouleaux de bandes. Il peut être installé sur le côté droite ou gauche du chariot des comp. Si l'in-
tégralité de la largeur du chariot des comp. est utilisée, vous aurez besoin de deux conteneurs de
rouleaux de bandes au deuxième niveau.
Conteneur de rouleaux de bandes au
deuxième niveau
Diamètre max. des rouleaux dans le conte-
neur de base
Position de montage supérieure 13 pouces
Position de montage inférieure 10 pouces
Manuel d'utilisation SIPLACE D1i/D2i 3 Caractéristiques techniques de l'automate
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 3.11 Chariot des composants
179
3.11.8 Fixation des magasins
N° d'article 00119623-xx Fixation des magasins D2i/D1i
La fixation des magasins est une sécurité mécanique supplémentaire. Elle empêche un déplace-
ment par inadvertance des magasins sur la table des composants et exclut un risque de collision
avec la tête de report.
La fixation des magasins est assurée sur la face avant de la table des composants à l'aide de vis.
Les griffes fixent les pieds des magasins. Une fixation de magasin est nécessaire pour chaque
chariot des composants.
3

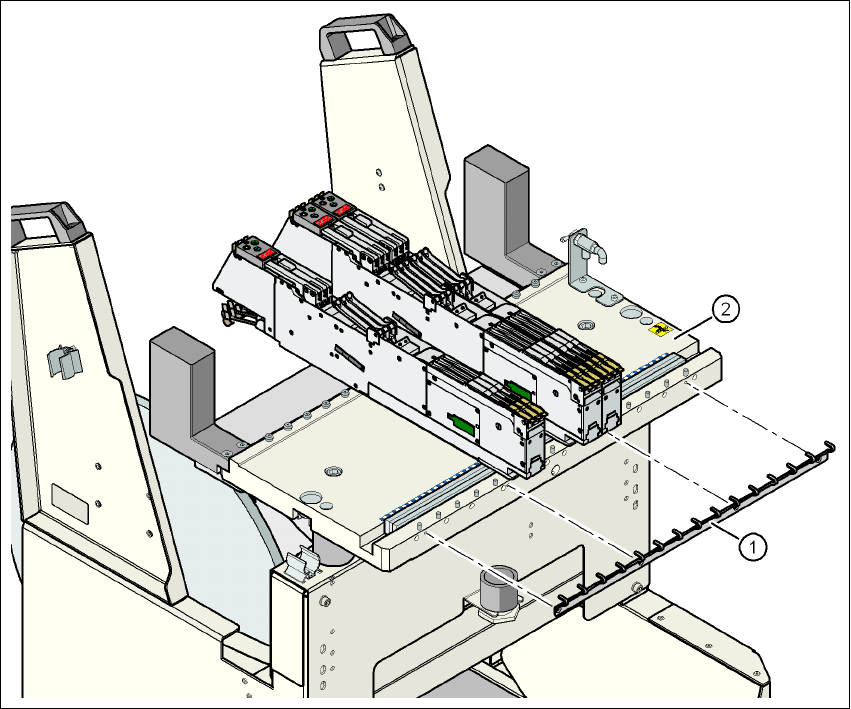

Fig. 3.11 - 7 Fixation des magasins
(1) Fixation des magasins
(2) Table des composants
