Manuel d'utilisation SIPLACE D1i/D2i 1 Introduction

A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 1.1 Description de la machine

1.1.3 Choisir la configuration de la tête de report

Lorsque vous commandez un système de report SIPLACE de la série D, vous pouvez opter pour

la configuration de tête optimale pour vous. Le système de report sera configuré et livré en fonc-

tion de votre commande.

Au cas où vous souhaiteriez changer de tête de report sur place, il existe un lot de reconfiguration.

Cet ensemble contient, outre la tête de report, les pièces de montage, les câbles, etc. Avant de

changer de tête de report, il faut adapter le logiciel de la station et le logiciel SIPLACE Pro. Il faut,

ensuite, recalibrer le système.

La modularité de la tête, c.à.d. l'adaptation de l'automate aux exigences de la production par le

biais d'un changement de tête de report, offre l'avantage que vous avez à votre disposition, sim-

plement et à n'importe quel moment, un système de report adapté à vos exigences sans nécessité

d'un investissement dans un autre automate.

1.1.4 Principe SIPLACE

Les têtes de report prélèvent les composants des magasins, positionnés de manière fixe sur le

chariot des compos. ou du changeur de plateaux alvéolés et reportent les circuits imprimés, éga-

lement au repos. dans le cas du convoyeur double, il est possible de reporter simultanément deux

quatre circuits imprimés.

Le principe "Mise à disposition des composants au repos" et "CI au repos", qui a très bien fait ses

preuves dans tous les automates SIPLACE, présente une série d'avantages décisifs:

– le remplissage de composants ou l'épissurage de bandes ne génère pas de temps d'arrêt;

– l'alimentation, sans vibration, en composants permet une prise sûre même de très petits com-

posants (par ex. 01005);

– la carte, non déplacée lors du processus de report, empêche un décentrage des composants;

– la combinaison des têtes de report avec des changeurs de pipettes garantit systématique-

ment une configuration optimale des pipettes pour le processus de report respectif. Ceci per-

met de minimiser les trajectoires de déplacement et d'optimiser la séquence de report.

Grande flexibilité, rentabilité et sécurité de la configuration sont les garants de la grande produc-

tivité des D1i/D2i SIPLACE. Des temps d'arrêt minimaux augmentent le taux d'utilisation et contri-

buent ainsi au gain de productivité.

1 Introduction Manuel d'utilisation SIPLACE D1i/D2i

1.1 Description de la machine A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR

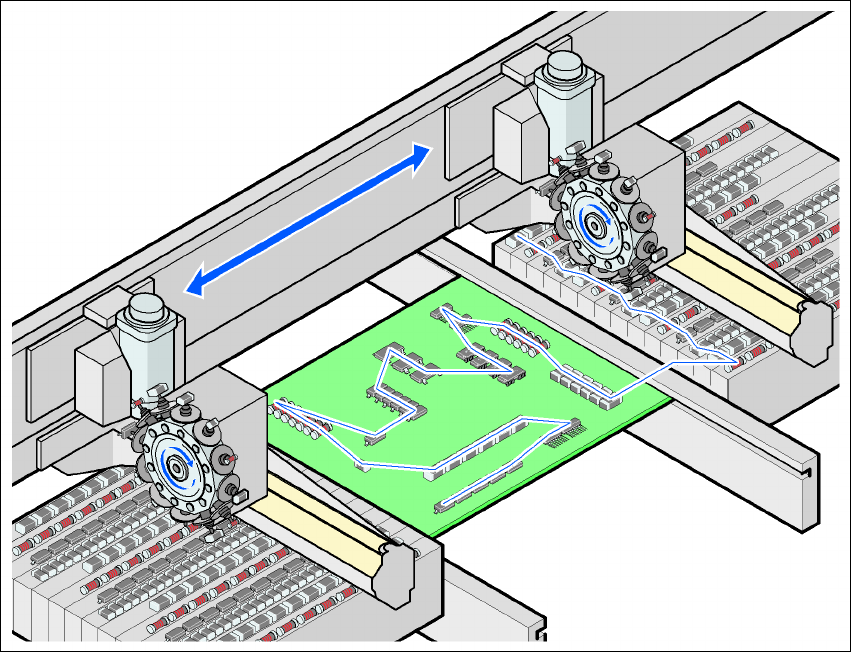

Fig. 1.1 - 3 Principe SIPLACE

1.1.5 Nouvelles options et caractéristiques de puissance

Les options suivantes sont proposées pour étendre la fonctionnalité des automates:

– Lot 01005

Les automates de report D1i et D2i sont paramétrés pour le report de composants 01005. En

ce qui concerne le report, seule l'adaptation de la tête de collecte & de placement à 12 seg-

ments au lot 01005 s'avère indispensable. Lorsque le lot 0201 est installé, aucune nouvelle

caméra des comp. n'est plus indispensable pour passer au niveau de report 01005. 1

– Lot 0201

Le lot 0201 est disponible pour le traitement de composants 0201 avec la tête de collecte &

de placement à 12 segments. Le lot 0201 peut être choisi en standard pour l'automate de re-

port. 1

– Chariot des composants

Le chariot des comp. a vu sa conception remaniée. Les poignées fixes remplacent les poi-

gnées rabattables. Ceci économise du temps lors du changement du chariot des comp. Le

Manuel d'utilisation SIPLACE D1i/D2i 1 Introduction

A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 1.1 Description de la machine

nouveau chariot des comp. présente une comptabilité descendante et peut donc, aussi, être

utilisé dans la version précédente de l'automate. Par ailleurs, on peut poser le modèle précé-

dent du chariot des comp. sur l'automate D4i. 1

– Conteneur de rouleaux de bandes au deuxième niveau

Dans le cas d'une configuration maximale du chariot des comp. avec des magasins 3 x 8 mm,

les rouleaux de bandes peuvent être serrés dans le conteneur de base, rendant, ainsi, plus

difficile la manipulation des rouleaux de bandes. Le conteneur de rouleaux de bandes, placé

au deuxième niveau, permet de transférer les rouleaux de bandes, bloqués dans le conte-

neur de base, dans le conteneur du deuxième niveau, facilitant, ainsi, la manipulation. La dis-

position, renouvelée, du conteneur des rouleaux de bandes dans le deuxième niveau

améliore l'ergonomie lors de la configuration et du remplissage de composants. 1

– Caméra des comp. type 30

La caméra des comp. de type 30 assure le relais des caméras des comp. de type 29 et de

type 38. Celle-ci permet de centrer optiquement les comp. 0201 et les comp. 01005. 1

– Protection de la machine

Le capot de protection a été doté d'une nouvelle forme. La barre centrale des anciens auto-

mates de la série D est supprimée. Les capots de protection ouverts permettent un accès il-

limité à l'intérieur de l'automate. 1
