4.3.4 Régler au préalable la hauteur du convoyeur de circuits imprimés
→ Poussez les fourches du chariot élévateur à fourche sous l'automate, comme le montre la
Fig. 4.3 - 1
.
4
Fig. 4.3 - 1 Surfaces d'appui de l'automate pour les dimensions en millimètres du chariot élévateur à fourche
AVERTISSEMENT 4
Avant de soulever l'automate, prenez impérativement garde aux points suivants, afin d'éviter des
dommages irréversibles sur l'automate:
→ Fixez le chariot élévateur à fourche sur le côté de l'alimentation électrique de l'automate (pos.
4 dans la Fig. 4.3 - 1
, page 203).
→ Veillez à ce que l'automate repose avec ses surfaces d'appui 1, 2 et 3 sur la fourche (voir Fig.
4.3 - 1
, page 203). Si la fourche est plus courte, servez-vous de madriers d'une longueur ap-
propriée comme support.
→ Lors du soulèvement de l'automate, veillez à ce que les fourches soient chargées de manière
uniforme. Une base solide entre les fourches et l'automate empêche le basculement de
l'automate lors du soulèvement. C'est ainsi qu'on évitera une charge unilatérale des pieds de
la machine, ce qui conduirait à une déformation de la fixation des pieds de la machine. Nous
4 Montage et mise en service Manuel d'utilisation SIPLACE D1i/D2i
4.3 Montage de l'automate A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
204
recommandons qu'une deuxième personne observe le soulèvement de l'automate et s'as-
sure que l'automate ne verse pas sur le côté lors du soulèvement par le chariot élévateur à
fourche.
→ En vous aidant du chariot élévateur à fourche, soulevez l'automate d'environ 35 cm.
L'automate repose sur 4 pieds de machine (pos. 1 dans la Fig. 4.3 - 2
, page 204) avec 4 pièces
d'écartement (pos. 2 dans la Fig. 4.3 - 2
, page 204) pour le réglage en hauteur, si nécessaire.
4

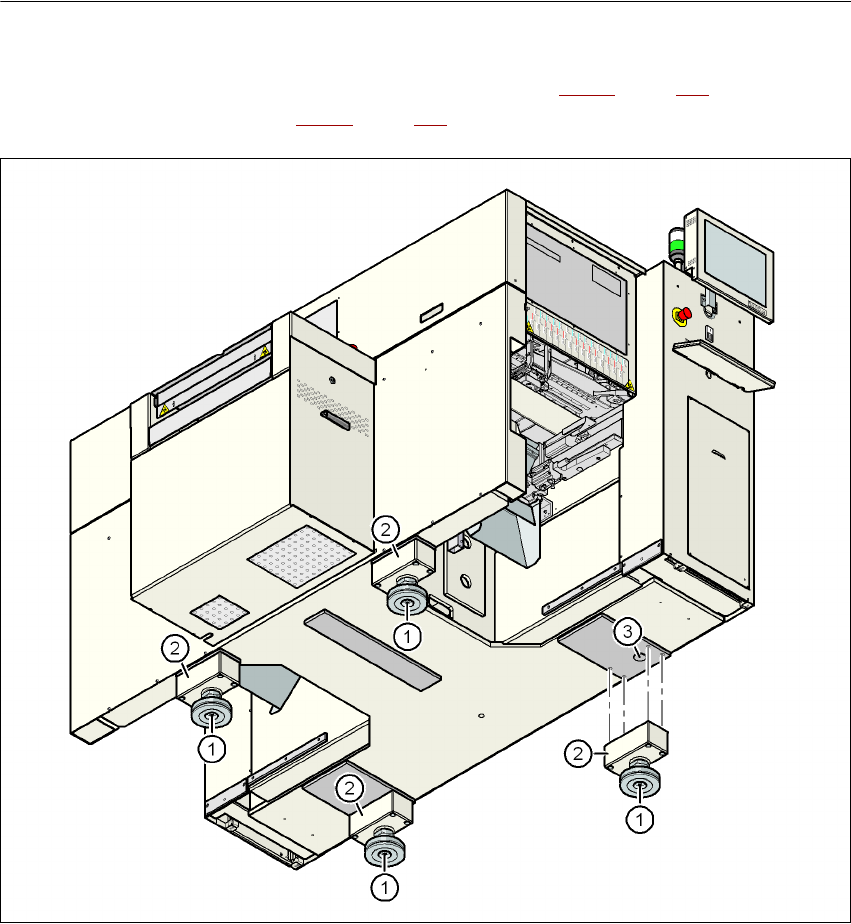

Fig. 4.3 - 2 Pieds de la machine de l'automate
(1) Pied de la machine, 4x
(2) Pièce d'écartement, 4x
(3) Trou dans le bâti de la machine pour le pied de la machine en cas de hauteur de convoyage
de CI de 830 mm
Manuel d'utilisation SIPLACE D1i/D2i 4 Montage et mise en service
A partir de la version du logiciel SR.605.03 SP2 4.3 Montage de l'automate
Edition 10/2012 FR
205
4.3.4.1 Pièces d'écartement pour les hauteurs de convoyage de CI de
900 / 930 / 950 mm
En ce qui concerne les hauteurs de convoyage de circuits imprimés de 900 / 930 / 950 mm, il
existe différentes pièces d'écartement (voir pos. 2 dans la Fig. 4.3 - 2
) et vis de fixation. Vous
aurez besoin, respectivement, de 4 pièces d'écartement et de 16 vis de fixation.
4.3.4.2 Prérégler la hauteur du convoyeur de CI sur 830 mm
En ce qui concerne la hauteur du convoyeur de circuits imprimés de 830 mm, vous n'aurez besoin
d'aucune pièce d'écartement.
→ Introduisez les pieds de la machine dans les trous, pratiqués dans le bâti de la machine (pos.
4 dans la Fig. 4.3 - 2
, page 204).
→ Réglez, à l'aide des écrous M24, la hauteur des pieds de la machine (pos. 1 dans la Fig. 4.3
- 2, page 204), de sorte que la distance entre la face inférieure du pied de la machine et le
bord inférieur du bâti de la machine fasse 115 mm.
→ Ne serrez les écrous M24 qu'à la main.
4.3.4.3 Prérégler la hauteur du convoyeur de CI sur 900 / 930 / 950 mm
→ Fixez tout d'abord les 4 pièces d'écartement (pos. 2 dans la Fig. 4.3 - 2, page 204).
Les pièces d'écartement pour les différentes hauteurs de convoyage de CI sont répertoriées
au chapitre 4.3.4.1
, page 205.
→ Réglez, à l'aide des écrous M24, la hauteur des pieds de la machine (pos. 1 dans la Fig. 4.3
- 2, page 204) sur les valeurs suivantes:
Hauteur du
convoyeur de CIs
Pièce d'écartement,
4x, n° d'article
Hauteur de la pièce
d'écartement
Vis à tête à six pans
creux, 16x
830 mm – – –
900 mm 00344069-xx 70 mm DIN 912 M12x70
930 mm 00344070-xx 100 mm DIN 912 M12x100
950 mm 00331553-xx 122,5 mm DIN 912 M12x100
Hauteur du convoyeur de CIs Distance du côté inférieur du pied de la machine par
rapport au bord inférieur du bâti de la machine
900 mm 177 mm
930 mm 207 mm
950 mm 230 mm
