4.3.5 Monter des témoins lumineux
→ Enlevez les deux tôles supérieures de recouvrement.
→ Reliez les câbles des témoins lumineux aux câbles de la machine de base.
→ Introduisez le témoin lumineux dans le trou jusqu'à ce que le tuyau du témoin lumineux se
dresse suffisamment dans la borne, située au-dessous.
→ Serrez à fond la vis à tête à six pans creux de la borne.
→ Fixez les deux tôles supérieures de recouvrement.
4.3.6 Fixer les moniteurs
→ Fixez les moniteurs et raccordez les câbles.
→ Inspectez les raccords de câbles.
Manuel d'utilisation SIPLACE D1i/D2i 4 Montage et mise en service
A partir de la version du logiciel SR.605.03 SP2 4.3 Montage de l'automate
Edition 10/2012 FR
207
4.3.7 Mesures de distance des pieds de la machine et des bords fixes du
convoyeur de CI
4.3.7.1 Mesures de distance des pieds de la machine et des bords fixes droite et
gauche du convoyeur simple de CI
4

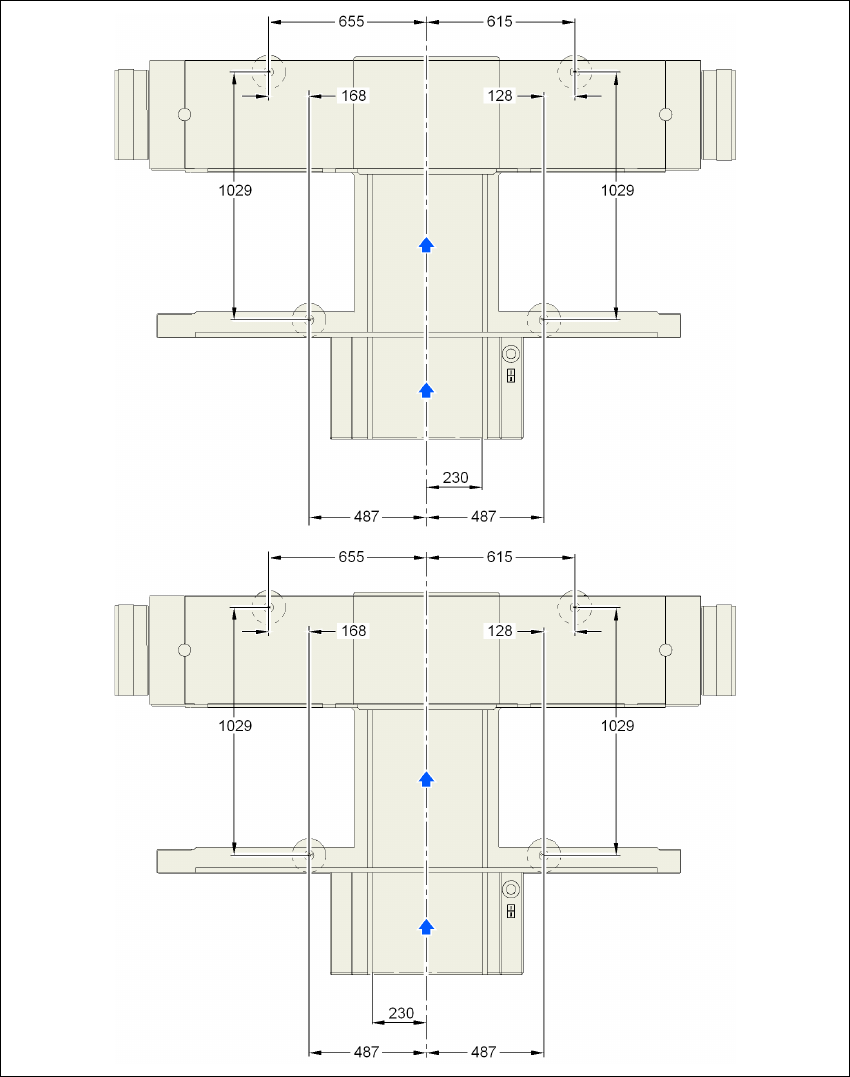

Fig. 4.3 - 3 Mesures de distance en millimètres des pieds de la machine et des bords fixes droite et gauche du
convoyeur simple de CI
Bord fixe droit du
convoyeur
Bord fixe gauche du
convoyeur
4 Montage et mise en service Manuel d'utilisation SIPLACE D1i/D2i
4.3 Montage de l'automate A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
208
4.3.7.2 Mesures de distance des pieds de la machine et des bords fixes droite et
gauche du convoyeur double de CI
4
Fig. 4.3 - 4 Mesures de distance en millimètres des pieds de la machine et des bords fixes droite et gauche du
convoyeur double de CI
Bord fixe droit du
convoyeur
Bord fixe gauche du
convoyeur
