1 Introduction Manuel d'utilisation SIPLACE D1i/D2i
1.1 Description de la machine A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
20
1
Fig. 1.1 - 3 Principe SIPLACE
1.1.5 Nouvelles options et caractéristiques de puissance
Les options suivantes sont proposées pour étendre la fonctionnalité des automates:
– Lot 01005
Les automates de report D1i et D2i sont paramétrés pour le report de composants 01005. En
ce qui concerne le report, seule l'adaptation de la tête de collecte & de placement à 12 seg-
ments au lot 01005 s'avère indispensable. Lorsque le lot 0201 est installé, aucune nouvelle
caméra des comp. n'est plus indispensable pour passer au niveau de report 01005. 1
– Lot 0201
Le lot 0201 est disponible pour le traitement de composants 0201 avec la tête de collecte &
de placement à 12 segments. Le lot 0201 peut être choisi en standard pour l'automate de re-
port. 1
– Chariot des composants
Le chariot des comp. a vu sa conception remaniée. Les poignées fixes remplacent les poi-
gnées rabattables. Ceci économise du temps lors du changement du chariot des comp. Le
Manuel d'utilisation SIPLACE D1i/D2i 1 Introduction
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 1.1 Description de la machine
21
nouveau chariot des comp. présente une comptabilité descendante et peut donc, aussi, être
utilisé dans la version précédente de l'automate. Par ailleurs, on peut poser le modèle précé-
dent du chariot des comp. sur l'automate D4i. 1
– Conteneur de rouleaux de bandes au deuxième niveau
Dans le cas d'une configuration maximale du chariot des comp. avec des magasins 3 x 8 mm,
les rouleaux de bandes peuvent être serrés dans le conteneur de base, rendant, ainsi, plus
difficile la manipulation des rouleaux de bandes. Le conteneur de rouleaux de bandes, placé
au deuxième niveau, permet de transférer les rouleaux de bandes, bloqués dans le conte-
neur de base, dans le conteneur du deuxième niveau, facilitant, ainsi, la manipulation. La dis-
position, renouvelée, du conteneur des rouleaux de bandes dans le deuxième niveau
améliore l'ergonomie lors de la configuration et du remplissage de composants. 1
– Caméra des comp. type 30
La caméra des comp. de type 30 assure le relais des caméras des comp. de type 29 et de
type 38. Celle-ci permet de centrer optiquement les comp. 0201 et les comp. 01005. 1
– Protection de la machine
Le capot de protection a été doté d'une nouvelle forme. La barre centrale des anciens auto-
mates de la série D est supprimée. Les capots de protection ouverts permettent un accès il-
limité à l'intérieur de l'automate. 1
1 Introduction Manuel d'utilisation SIPLACE D1i/D2i
1.1 Description de la machine A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
22
1.1.6 Numéro de série de l'automate
Le numéro de série de l'automate se trouve à deux emplacements.
– Le numéro de série (par ex. C1) est marqué une fois, au fond du bâti de la machine, sur le
côté du rack pneumatique (voir pos. 1 dans la Fig. 1.1 - 4
).
– En outre, le numéro de série est estampé dans la plaque signalétique de l'automate (voir pos.
2 dans la Fig. 1.1 - 4
).
1

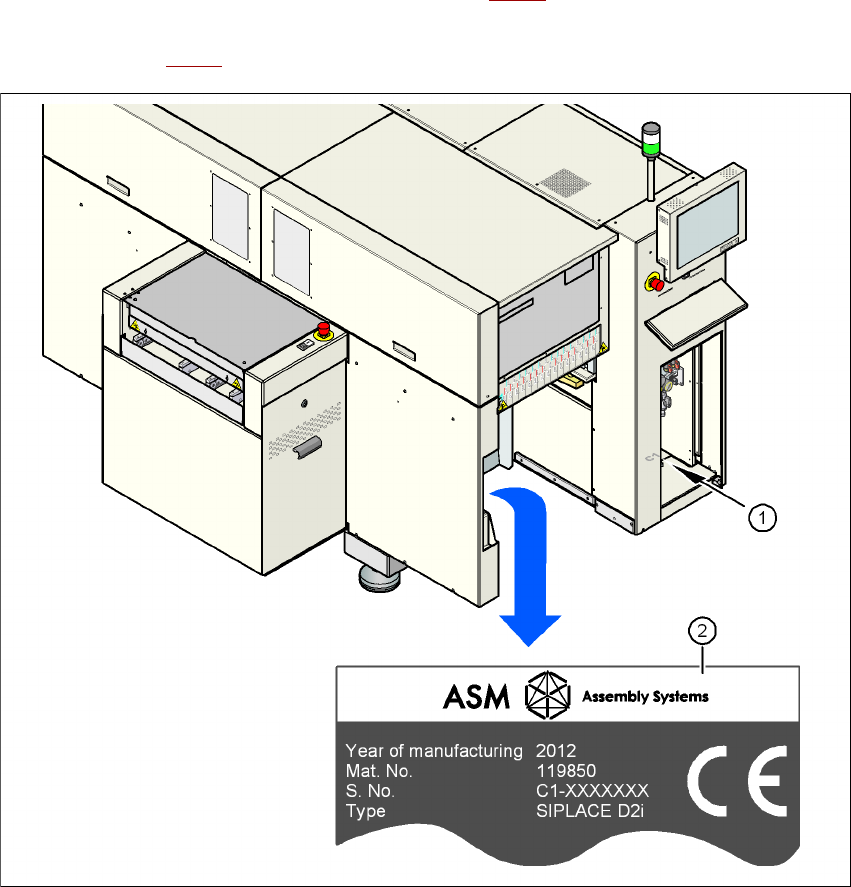

Fig. 1.1 - 4 Emplacements avec le numéro de série sur l'automate
