Manuel d'utilisation SIPLACE D1i/D2i 4 Montage et mise en service
A partir de la version du logiciel SR.605.03 SP2 4.5 Adapter la conduite directrice des bandes vides
Edition 10/2012 FR
225
4.5 Adapter la conduite directrice des bandes vides
Si des magasins sont mis en oeuvre pour traiter des bandes avec une hauteur de poche > 17 mm,
comme c'est le cas, à titre d'exemple, dans le magasin DP 44 mm S, il faut alors enlever la tôle
de séparation (pos. 1 dans la Fig. 4.5 - 1
).
4

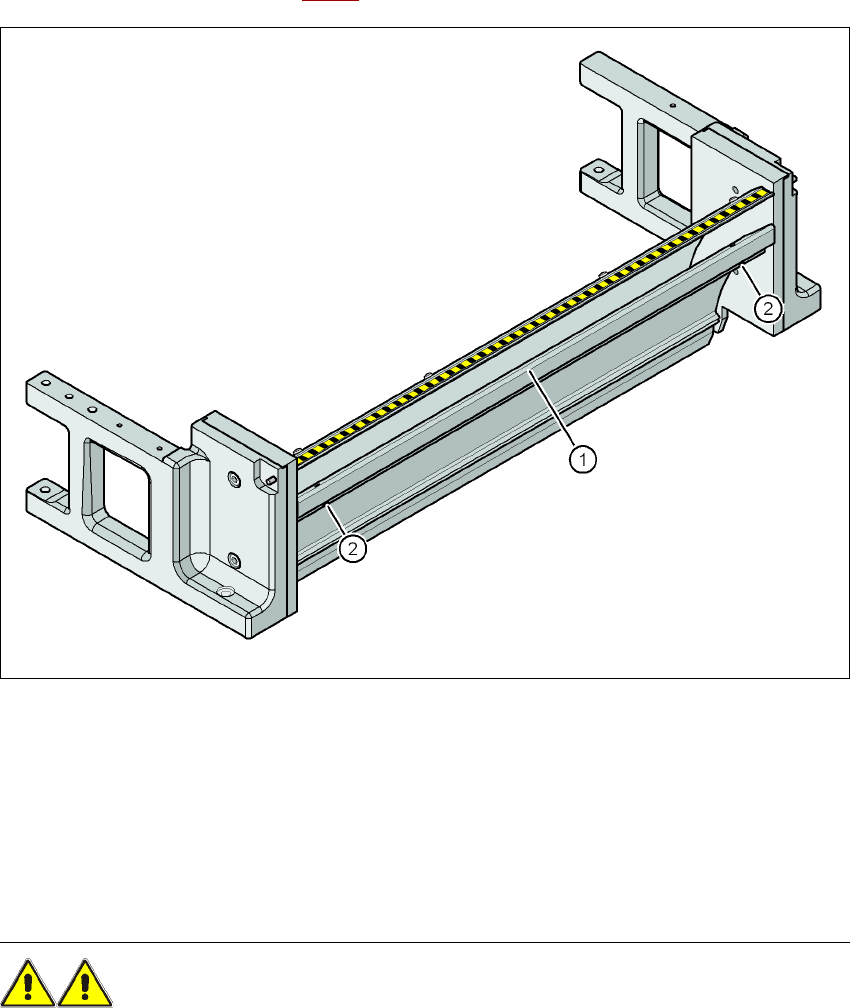

Fig. 4.5 - 1 Conduite directrice des bandes vides avec conteneur de rejet des composants
(1) Tôle de séparation démontable pour les bandes > 17 mm
(2) Vis DIN 84 - M3x6, 2 exemplaires
4
4
4.5.1 Consignes de sécurité
AVERTISSEMENT 4
Pour démonter la tôle de séparation, débranchez l'automate à l'interrupteur principal.
Coupez l'automate de l'alimentation en courant et en air comprimé.
4 Montage et mise en service Manuel d'utilisation SIPLACE D1i/D2i
4.5 Adapter la conduite directrice des bandes vides A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
226
Protégez l'automate contre le redémarrage, comme cela est décrit dans la Section 2.10,
page 91
.
Attendez jusqu'à ce que la pression de service de la découpeuse soit descendue à 0 MPa.
Portez des gants de protection solides.
Ne mettez pas les mains à l'intérieur de la conduite directrice de bandes.
4.5.2 Enlever la tôle de séparation
Desserrez les deux vis à tête fendue (pos. 2 dans la Fig. 4.5 - 1, page 225).
Retirez la tôle de séparation (pos. 1 dans la Fig. 4.5 - 1
, page 225).
Manuel d'utilisation SIPLACE D1i/D2i 4 Montage et mise en service
A partir de la version du logiciel SR.605.03 SP2 4.6 Mettre l'automate en service
Edition 10/2012 FR
227
4.6 Mettre l'automate en service
4.6.1 Mettre l'automate en service chez le client
Vérifiez que tous les sous-groupes soient à la bonne place.
Avant d'enlever le dispositif de protection du convoyeur des axes X/Y, essuyez les rails de
guidage linéaire avec un chiffon non pelucheux. A cet effet, n'employez aucun solvant (voir
Section 4.3.11
, page 213).
Mettez la machine sous tension et effectuez un test des références.
Copiez le programme de report sur l'ordinateur et testez-le.
Examinez la position zéro de la machine après un temps d'échauffement de 3 - 4 h.
Avec le Personnel d'exploitation du client, configurez les magasins à l'aide du programme de
report du client.
Initiez-vous au maniement des magasins à l'aide du JobGuide.
Vérifiez que toutes les options installées, propres au client (en particulier le logiciel) fonction-
nent et commandez, le cas échéant, les pièces de rechange nécessaires à l'aide du formu-
laire de commande ou par fax.
4.6.2 Initier le Personnel du client
Explicitez toutes les options installées, propres au client, en particulier le logiciel / la compa-
tibilité logicielle.
Expliquez aux programmeurs les éditeurs de programmes de l'ordinateur de ligne / SIPLACE
Pro.
Initiez les opérateurs et les régleurs au maniement du logiciel de la station.
Explicitez la protection par mot de passe.
Formez le Personnel du service Clientèle en maintenance et entretien à l'aide du JobGuide.
4.6.3 Parcours de référence ou lancement de la production
Testez la ligne avec le circuit imprimé d'essai ou avec un circuit imprimé du client.
Enregistrez les caractéristiques du produit du client et les caractéristiques de puissance, édi-
tez les données et documentez les données dans le Rapport d'installation.
Sauvegardez les données et remettez au client les copies de sauvegarde.
