Manuel d'utilisation SIPLACE D1i/D2i 5 Tâches du Personnel d'exploitation
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 5.1 Profils du Personnel
231
5.1.2 Niveau utilisateur "Régleur"
5.1.2.1 Stages
Vous trouverez une vue d'ensemble sur les stages au chapitre 1.3, page 27.
5.1.2.2 Tâches
Il convient de charger le Personnel de réglage des tâches suivantes:
– personnes, auxquelles peut s'adresser le Personnel d'exploitation
– tenue du livret de la machine
– surveillance et exécution de la maintenance aux intervalles fixés
– contrôle du poste de travail au point de vue propreté et sécurité
– contrôle de l'observation des consignes concernant les composants sensibles aux charges
électrostatiques
– contrôle de qualité
– supervision et transmission des messages d'erreur
– contrôle de l'élimination des erreurs
– mise à disposition ponctuelle du matériel nécessité pour la production des travaux, tel que
– circuits imprimés
– matériel nécessaire pour l'épissurage
– pâte à braser
– composants
– magasins, etc.
– reconfiguration de la station en fonction d'un nouveau lot de production
– contrôle du réglage des magasins:
– largeur de pas
– position de prise
– contrôle des données de gestion dans MaDaMaS ou OIS
– sollicitation adressée au programmeur compétent de modifier les programmes de report
– organisation d'un transfert fiable des informations entre les différents groupes
5.1.3 Niveau utilisateur "Technicien de service"
5.1.3.1 Stages
Vous trouverez une vue d'ensemble sur les stages au chapitre 1.3, page 27.
5 Tâches du Personnel d'exploitation Manuel d'utilisation SIPLACE D1i/D2i
5.1 Profils du Personnel A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
232
5.1.3.2 Tâches
Font partie du domaine de compétences du Personnel de service:
– activités de maintenance au sens large du terme
– changement de pièces de rechange
– édition de données de machine
– calibrage de la machine
5.1.4 Niveau utilisateur "Programmeur"
5.1.4.1 Stages
Vous trouverez une vue d'ensemble sur les stages au chapitre 1.3, page 27.
5.1.4.2 Tâches
Le programmeur a pour attributions les tâches suivantes:
– éditer les données CAO
– établir et mettre au point les données de vision (apprendre)
– établir les programmes de report
– mettre en place nouvel ordre
– maintenance des données
– sauvegarde des données
Manuel d'utilisation SIPLACE D1i/D2i 5 Tâches du Personnel d'exploitation
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 5.2 Eléments de réglage et d'affichage
233
5.2 Eléments de réglage et d'affichage
5.2.1 Position - partie 1
5

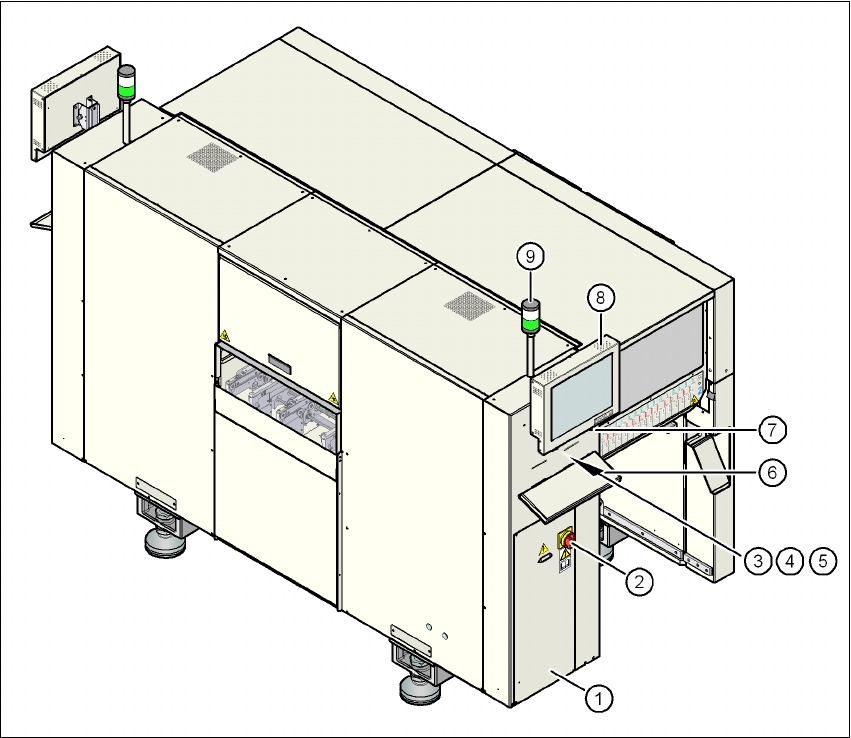

Fig. 5.2 - 1 Eléments de réglage et d'affichage - partie 1
(1) Panneau de commande sur le côté de l'alimentation électrique
(2) Interrupteur principal
(3) Touche de démarrage (blanche)
(4) Touche d'arrêt (noire)
(5) Compteur de composants
(6) Clavier
(7) Bouton-poussoir d'ARRET D'URGENCE
(8) Ecran à cristaux liquides
(9) Témoin lumineux
