Manuel d'utilisation SIPLACE D1i/D2i 5 Tâches du Personnel d'exploitation A partir de la version du logiciel SR.605.03 SP2 Edit ion 10/2012 FR 5.2 Eléments de réglage et d'affichage 235 5.2.3 Description T…
5 Tâches du Personnel d'exploitation Manuel d'utilisation SIPLACE D1i/D2i
5.2 Eléments de réglage et d'affichage A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
234
5.2.2 Position - partie 2
5

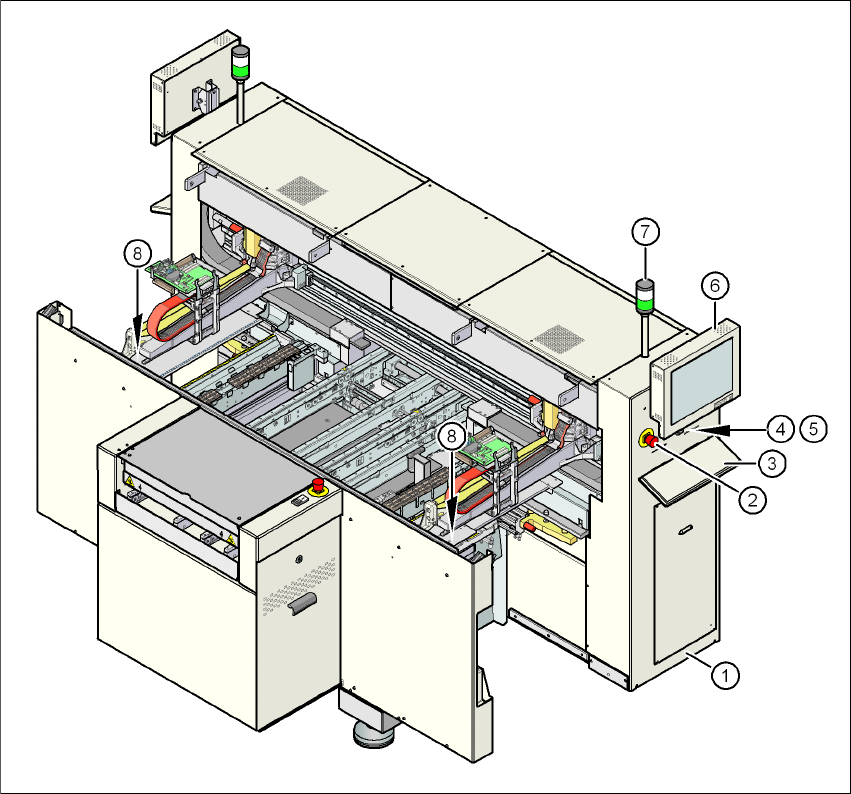

Fig. 5.2 - 2 Eléments de réglage et d'affichage - partie 2
(1) Panneau de commande côté pneumatique
(2) Bouton-poussoir d'ARRET D'URGENCE
(3) Clavier
(4) Touche de démarrage (blanche)
(5) Touche d'arrêt (noire)
(6) Ecran à cristaux liquides
(7) Témoin lumineux
(8) Bouton poussoir pour soulever la table des compos.
Manuel d'utilisation SIPLACE D1i/D2i 5 Tâches du Personnel d'exploitation
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 5.2 Eléments de réglage et d'affichage
235
5.2.3 Description
Tous les éléments de réglage sont accessibles aux personnes dont la stature atteint au moins
1,40 m.
Interrupteur principal 5
L'interrupteur principal sert à mettre l'automate sous ou hors tension.
AVERTISSEMENT
Même lorsque le courant est coupé à l'interrupteur principal, certaines parties, situées à l'intérieur
de l'automate, sont encore parcourues par des tensions mortelles. 5
Touche d'arrêt 5
Cette touche vous permet de couper la fonction report de l'automate.
Touche de démarrage 5
Cette touche vous permet de lancer l'automate après la mise sous tension ou après l'élimination
des fonctions d'erreur.
Bouton-poussoir d'ARRET D'URGENCE 5
Le fait d'appuyer sur le bouton-poussoir d'ARRET D'URGENCE a pour effet de le verrouiller. L'ali-
mentation en courant relative aux axes des portiques, aux axes des barillets des têtes de report,
aux bandes transporteuses et aux découpeuses est interrompue. Les boucles de sécurité exter-
nes sont interrompues. La touche se débloque à nouveau en tournant.
Compteur de composants 5
Le compteur de composants affiche le nombre de composants traités.
Ecran à cristaux liquides 5
De chaque côté de l'automate se trouve un écran plat.
Clavier 5
Le clavier est implanté sous l'écran.
Témoins lumineux 5
La série de couleurs de témoins lumineux est blanc – vert. Ils signalent les états de fonctionne-
ment et les défauts de fonctionnement de l'automate.
5 Tâches du Personnel d'exploitation Manuel d'utilisation SIPLACE D1i/D2i
5.2 Eléments de réglage et d'affichage A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
236
5.2.4 Disposition ergonomique des éléments de réglage
Les illustrations 5.2 - 1, page 233 et 5.2 - 2, page 234 donnent une vue d'ensemble du placement
des éléments de réglage. Ils se subdivisent en groupes comme suit:
Panneau de commande sur le côté droite (rack pneumatique) de la console centrale: 5
– Ecran à cristaux liquides
– Clavier avec boule roulante
– Touche de démarrage, touche d'arrêt
Panneau de commande sur le côté gauche (rack d'alimentation électrique) de la console
centrale: 5
– Ecran à cristaux liquides
– Clavier avec boule roulante
– Compteur de composants
– Touche de démarrage
– Touche d'arrêt
– Interrupteur principal
Côté entrée du convoyeur de CI: 5
– Bouton-poussoir d'ARRET D'URGENCE
– Touche de démarrage, touche d'arrêt
Bâti de la machine sous les capots de protection: 5
– Bouton poussoir pour soulever la table des compos. pour les emplacements 1 et 2
5
5
5
5
5.2.4.1 Eléments de réglage sur les panneaux de commande de l'automate
Les fonctions de commande des deux pupitres de commande sont identiques.
Ecran, clavier, bouton-poussoir d'ARRET D'URGENCE, touches de démarrage et d'arrêt 5
Des deux côtés de l'automate sont montés respectivement un écran à cristaux liquides et un cla-
vier. Au-dessous de l'écran à cristaux liquides se trouvent les touches de démarrage et d'arrêt. Si
vous êtes invité, par la fenêtre de dialogue de l'écran, à déclencher certaines actions grâce à ces
boutons-poussoirs, cette disposition facilite, d'une part, le déclenchement, d'autre part, le contrôle
interactif de ces actions. Sur chaque panneau de commande se trouve un bouton-poussoir d'AR-
RET D'URGENCE, pour pouvoir réagir rapidement dans les cas d'urgence.
