5.6 Montage des magasins
5

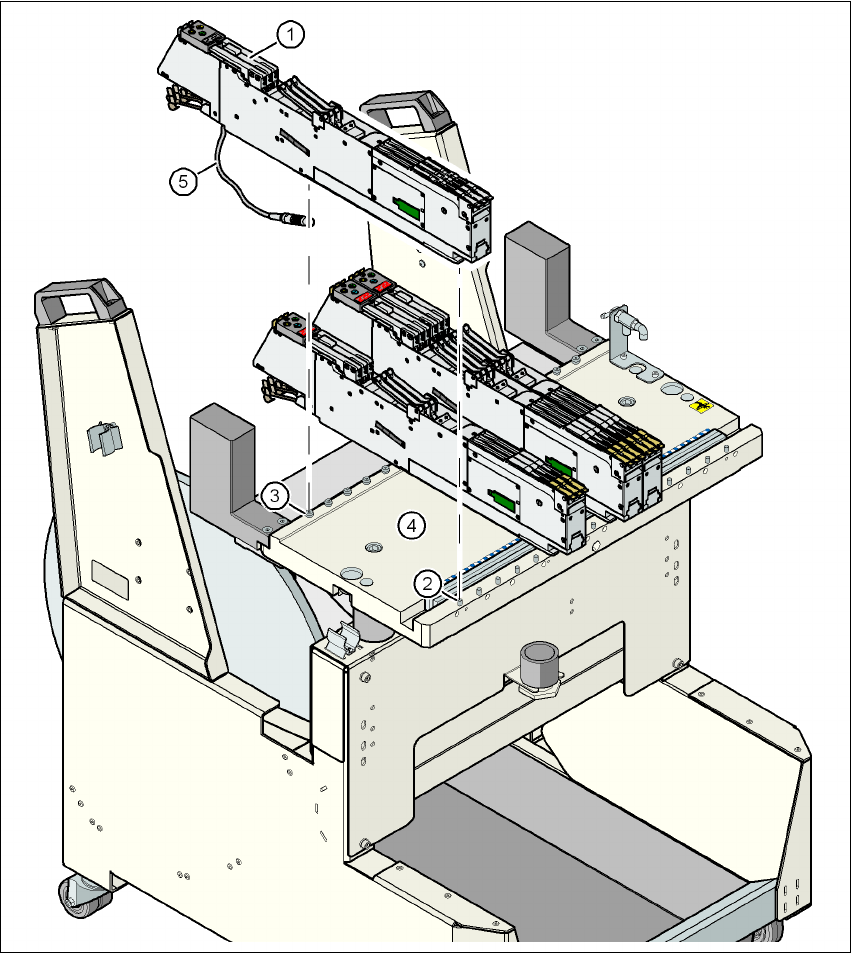

Fig. 5.6 - 1 Table des composants avec 15 emplacements de magasins S
(1) Magasin S
(2) Goupille de centrage
(3) Calotte
(4) Table des composants
(5) Câble de raccordement du magasin S
Manuel d'utilisation SIPLACE D1i/D2i 5 Tâches du Personnel d'exploitation
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 5.6 Montage des magasins
247
5.6.1 Préparatifs relatifs au montage de la table de changement et des magasins S
→ Nettoyez l'emplacement du magasin
→ Nettoyez l'emplacement sur la table des composants.
→ Enlevez les composants mobiles de la table des composants avec un pinceau ou un aspira-
teur avec buse appropriée.
→ Enlevez les composants coincés avec le tournevis.
ATTENTION 5
Evitez d'enlever des composants de la table des composants avec les doigts. Des copeaux
métalliques microscopiques pourraient vous blesser.
5.6.2 Implantation des magasins S
→ Posez le magasin (pos. 1 dans la Fig. 5.6 - 1, page 246) tout d'abord par la face avant - il
s'agit du côté avec le pied fendu - sur la table des composants (pos. 4 dans la Fig. 5.6 - 1
,
page 246
), de sorte que la goupille de centrage (pos. 2. dans la Fig. 5.6 - 1, page 246) glisse
sur la table des composants, dans la fente du pied du magasin.
→ Abaissez alors le magasin sur la face arrière, jusqu'à ce que la calotte (pos. 3 dans la Fig. 5.6
- 1, page 246) disparaisse entièrement dans l'alésage du magasin.
→ Veillez à ce que les magasins soient bien placés sur la table des composants, en fonction de
leur largeur (voir Fig. 5.6 - 2
, page 248).
→ Vérifiez si le magasin repose de manière plane sur la table des composants. A cet effet, ta-
potez avec le doigt, sur le côté, contre le magasin. Il ne doit pas bouger.
→ Brancher la fiche du magasin (pos. 5 dans la Fig. 5.6 - 1
, page 246) à la prise montée sous
l'emplacement. A ce sujet, il faut que le point rouge de la fiche mâle soit aligné avec le point
rouge de la prise.
NOTA 5
Brancher impérativement la fiche du magasin à la prise correspondante de l'emplacement,
étant donné que l'impulsion de commande du magasin est transmise par cette fiche. Il se
pourrait que le magasin ne fonctionne pas dûment, s'il n'était pas branché à la bonne prise.
Vous trouverez des informations détaillées sur l'affectation de la fiche mâle et de la prise dans
le manuel d'utilisation du magasin respectif.
5 Tâches du Personnel d'exploitation Manuel d'utilisation SIPLACE D1i/D2i
5.6 Montage des magasins A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
248

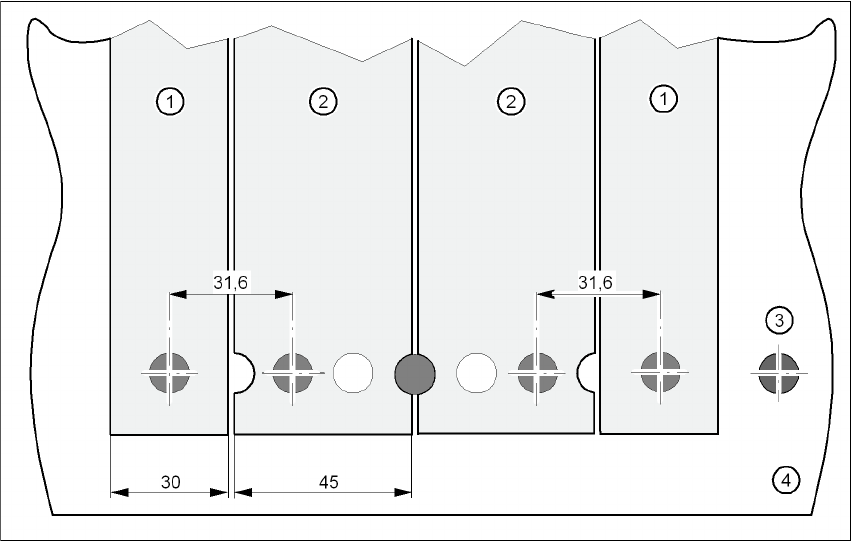

Fig. 5.6 - 2 Pose de magasins S avec une largeur de 30 ou 45 mm sur la table des composants
(1) Magasin ayant une largeur de 30 mm
(2) Magasin ayant une largeur de 45 mm
(3) Calotte
(4) Table des composants
