→ Tirez le chariot des composants des deux mains, par les poignées, hors de l'automate.
→ Tournez le commutateur, situé sur la table des composants (pos. 4 dans la Fig. 5.10 - 1
), vers
le bas. La table des composants descend.
AVERTISSEMENT 5
→ Respectez les consignes de sécurité, relatives au déplacement du chariot des composants
et décrites au chapitre 2.5.4, page 61.
Manuel d'utilisation SIPLACE D1i/D2i 5 Tâches du Personnel d'exploitation
A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR 5.10 Coupler ou découpler le chariot des composants
255

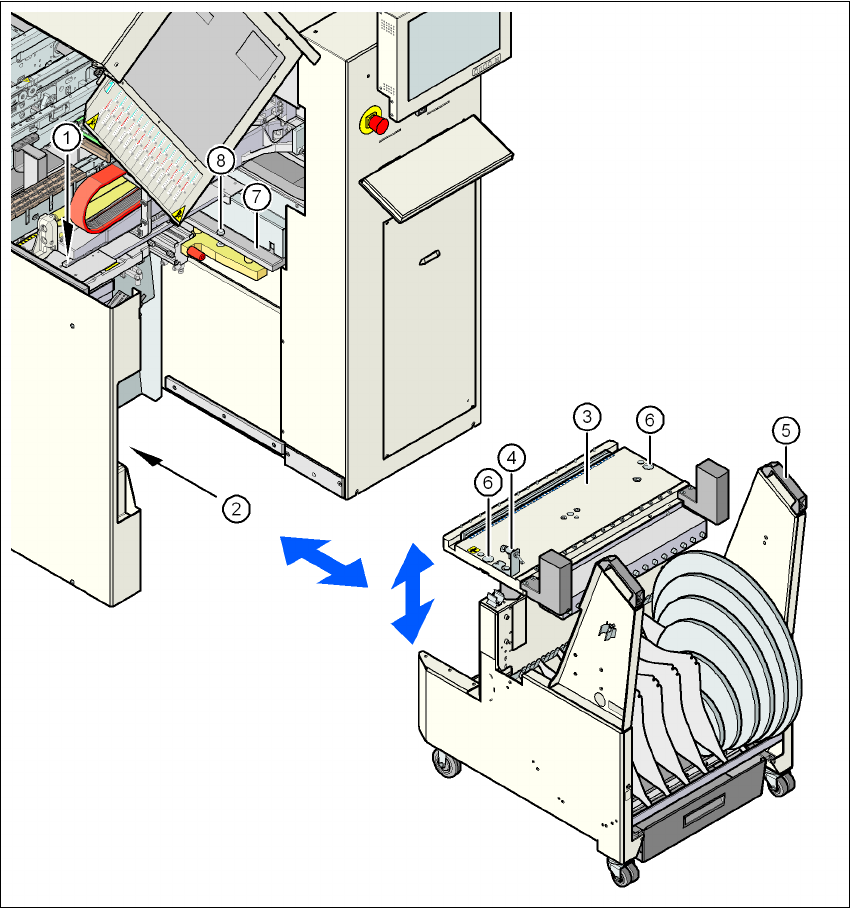

Fig. 5.10 - 1 Coupler ou découpler le chariot des composants
5
(1) Bouton poussoir pour soulever la table des compos.
(2) Fiche mâle pour le raccordement du câble d'alimentation électrique
(3) Table des compos. (pouvant être soulevée et abaissée)
(4) Commutateur, destiné à abaisser la table des compos.
(5) Poignée du chariot des compos.
(6) Trou de centrage, destiné à loger le boulon de centrage
(7) Surface d'appui pour la table des compos. (droite et gauche)
(8) Boulon de centrage pour la table des compos.
5 Tâches du Personnel d'exploitation Manuel d'utilisation SIPLACE D1i/D2i
5.10 Coupler ou découpler le chariot des composants A partir de la version du logiciel SR.605.03 SP2 Edition 10/2012 FR
256
5.10.3 Coupler le chariot des composants
NOTA 5
Raccourcissez les bandes, situées sur l'extrémité avant des magasins S, d'environ 1 cm, avant
de coupler le chariot des composants.
ATTENTION 5
Vérifiez que la tête de report se trouve en dehors de la zone de déplacement du chariot des com-
posants.
→ Vérifiez si, dans l'automate, les surfaces d'appui gauche et droite (pos. 7 dans la Fig. 5.10 -
1, page 255) pour la table des compos. sont propres.
→ Vérifiez aussi si les surfaces d'appui, situées sur la face inférieure de la table des compos.,
sont propres.
→ Introduisez prudemment le chariot des compos. dans l'automate.
→ Enfichez le câble de raccordement du chariot des compos. dans la fiche mâle (pos. 2 dans
la Fig. 5.10 - 1
, page 255) de l'automate.
→ Tournez le commutateur, situé sur la table des compos. (pos. 4 dans la Fig. 5.10 - 1
, page
255
), vers le haut.
→ Appuyez sur le bouton poussoir (pos. 1 dans la Fig. 5.10 - 1
, page 255), jusqu'à ce que la
table des compos. (pos. 3 dans la Fig. 5.10 - 1
, page 255) ait atteint la position extrême su-
périeure.
→ Poussez prudemment le chariot des composants jusqu'à atteindre la butée dans l'automate.
→ Vérifiez si les trous de centrage (pos. 6 dans la Fig. 5.10 - 1
, page 255) du dessus de la table
des composants se trouvent exactement au-dessus des boulons de centrage de l'automate
(pos. 8 dans la Fig. 5.10 - 1
, page 255).
AVERTISSEMENT RISQUE D'ECRASEMENT 5
Lorsque vous abaissez le dessus de la table des compos., ne mettez jamais la main dans
l'interstice, situé entre les magasins et la conduite directrice des bandes vides. 5
→ Tournez le commutateur, situé sur la table des compos. (pos. 4 dans la Fig. 5.10 - 1
, page
255
), vers le bas. La table des composants descend.
→ Veillez à ce que les boulons de centrage soient pris dans les trous de centrage de la table
des compos. et que la table des compos. soit entièrement abaissée.
→ Refermez le capot de protection.
→ Lancez l'automate avec la touche de démarrage.
