Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station A partir de la version du logiciel SR.605.03 SP2 6.1 Changeur de pipettes Edition 10/2012 FR 261 6.1.1.5 Montage Les changeurs de pipettes (voir F ig. …
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.1 Changeur de pipettes A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
260
6.1.1.4 Position des changeurs de pipettes pour la tête de collecte & de placement à
12 segments sur l'automate D2i
Aux emplacements 1 et 2, il est possible d'installer, respectivement, un changeur de pipettes pour
la tête de collecte & de placement à 12 segments (pos. 1 dans la Fig. 6.1 - 2
). Ceci produit une
capacité totale de 2 changeurs de pipettes, avec 12 magasins et, au total, 144 garages de pipet-
tes.
6

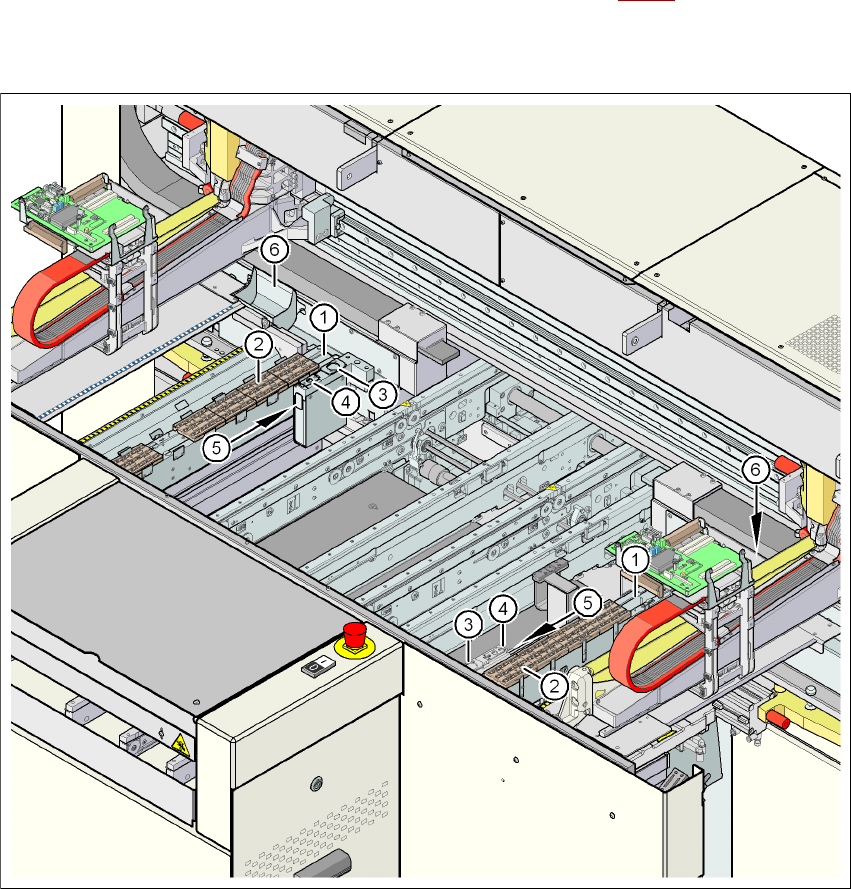

Fig. 6.1 - 3 Position des changeurs de pipettes pour la tête de collecte & de placement à 12 segments sur l'automate
D2i
6
(1) Changeur de pipettes
(2) Magasin de pipettes
(3) Dispositif d'évacuation pour pipettes, type 8xx
(4) Dispositif d'évacuation pour pipettes, type 9xx
(5) Conteneur des rejets pour pipettes
(6) Conteneur des rejets pour composants
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.1 Changeur de pipettes
Edition 10/2012 FR
261
6.1.1.5 Montage
Les changeurs de pipettes (voir Fig. 6.1 - 2, page 259) sont fixés, respectivement, sur la conduite
directrice des bandes vides.
6

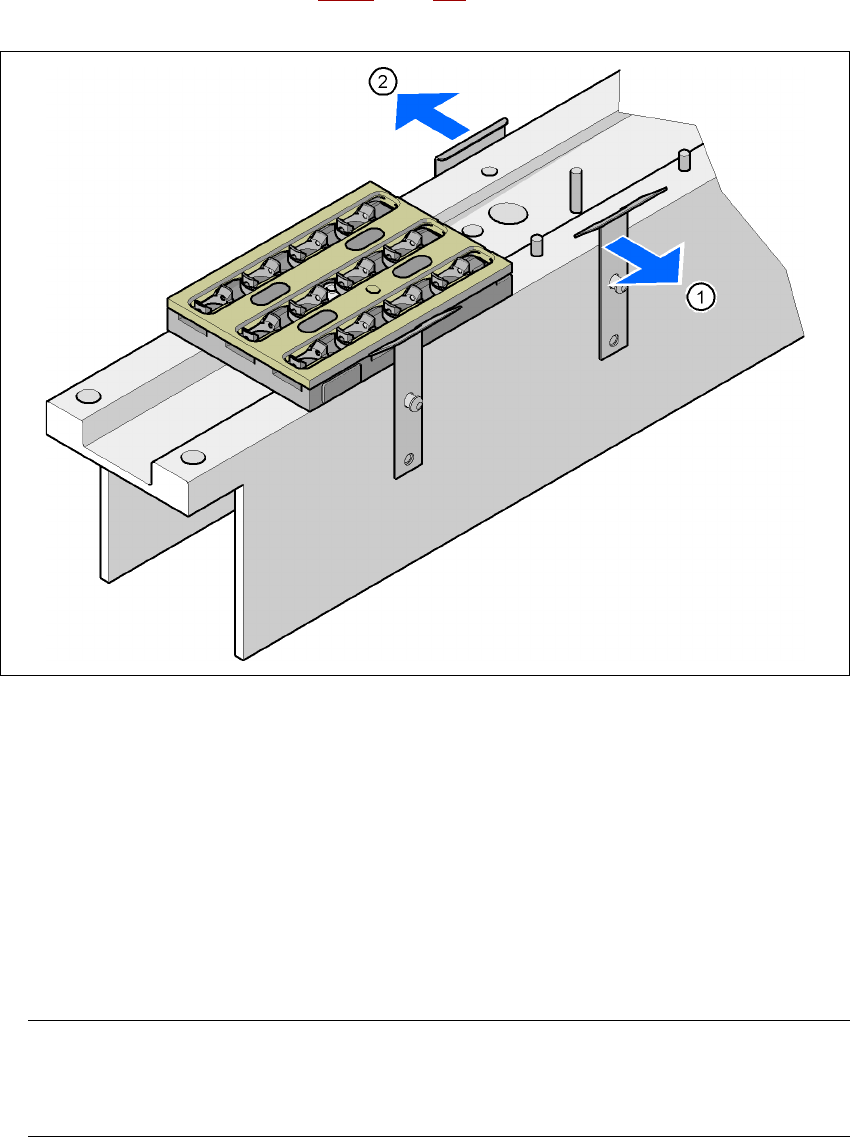

Fig. 6.1 - 4 Position de montage
(1) Le mousqueton est tourné vers l'opérateur
(2) L'étrier de retenue est tourné vers le convoyeur de CI
→ Alignez le changeur de pipettes de sorte que les mousquetons mobiles soient toujours tour-
nés vers l'opérateur, les étriers de retenue toujours vers le convoyeur de CI.
6.1.1.6 Remarques relatives à la manipulation
→ Si vous remplissez un magasin pour la première fois avec un certain type de pipettes, repé-
rez-le avec une étiquette adhésive.
NOTA 6
Remplissez les magasins en dehors de la machine et changez systématiquement exclusive-
ment des magasins complets. 6
→ Ouvrez la plaque de verrouillage et enfichez les pipettes dans les garages de pipettes.
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.1 Changeur de pipettes A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
262
→ Fermez la plaque de verrouillage pour que les pipettes ne puissent tomber hors des maga-
sins.
ATTENTION 6
Les magasins ne doivent être remplis que lorsque toutes les pipettes, qui se trouvent sur la
tête de collecte & de placement, sont redéposées dans leurs magasins. 6
→ La programmation du changeur de pipettes est décrite dans le manuel d'utilisation SIPLACE
Pro.
NOTA 6
→ Evitez de laisser tomber des composants sur les magasins. Ceci peut provoquer un coince-
ment de la plaque de verrouillage.
→ Evitez aussi que des composants tombent sur des emplacements libres de magasins. Les
composants adhèrent à la barre magnétique. Des magasins mal posés sur la table des com-
posants peuvent entraîner des interruptions de fonctionnement. C'est pourquoi vous nettoie-
rez régulièrement les magasins et les emplacements libres.
