→ Fermez la plaque de verrouillage pour que les pipettes ne puissent tomber hors des maga-
sins.
ATTENTION 6
Les magasins ne doivent être remplis que lorsque toutes les pipettes, qui se trouvent sur la
tête de collecte & de placement, sont redéposées dans leurs magasins. 6
→ La programmation du changeur de pipettes est décrite dans le manuel d'utilisation SIPLACE
Pro.
NOTA 6
→ Evitez de laisser tomber des composants sur les magasins. Ceci peut provoquer un coince-
ment de la plaque de verrouillage.
→ Evitez aussi que des composants tombent sur des emplacements libres de magasins. Les
composants adhèrent à la barre magnétique. Des magasins mal posés sur la table des com-
posants peuvent entraîner des interruptions de fonctionnement. C'est pourquoi vous nettoie-
rez régulièrement les magasins et les emplacements libres.
6
6
6
Manuel d'utilisation SIPLACE D1i/D2i 6 Extensions de la station
A partir de la version du logiciel SR.605.03 SP2 6.1 Changeur de pipettes
Edition 10/2012 FR
263
6.1.1.7 Changer le magasin
→ Pour enlever le magasin, enlevez le mousqueton (pos. 1 dans la Fig. 6.1 - 5, page 263) du
magasin en appuyant. Soulevez le magasin hors de son support.
6

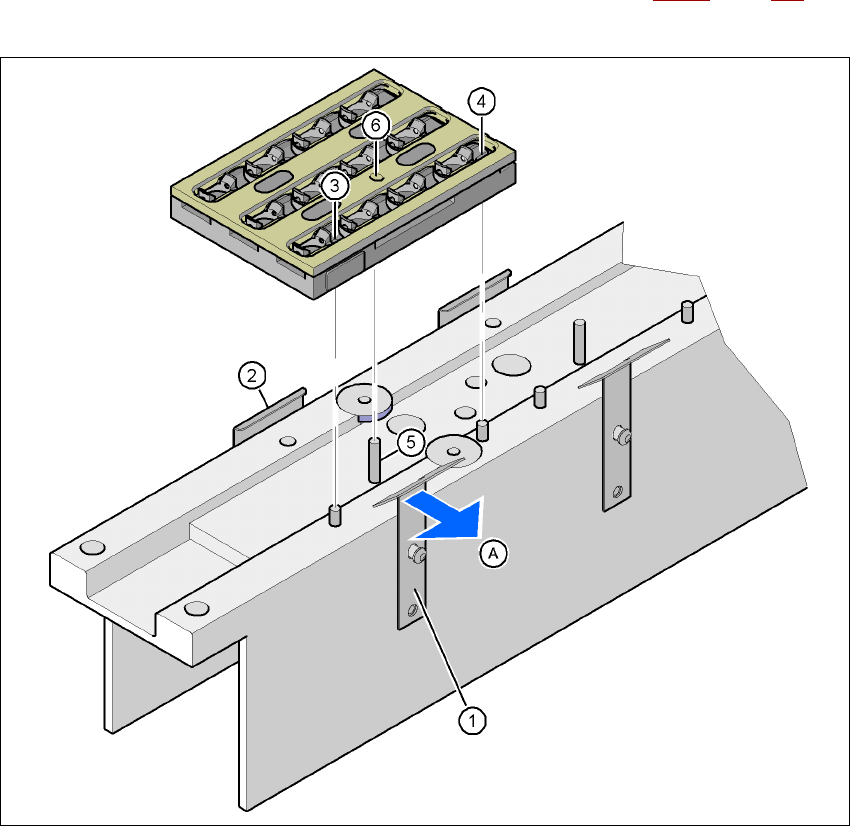

Fig. 6.1 - 5 Changer le magasin
(1) Mousqueton
(2) Etrier de retenue
(3) Trou de centrage
(4) Trou longitudinal
(5) Goupille cylindrique du mécanisme coulissant
(6) Trou pour la goupille cylindrique du mécanisme coulissant
(A) Appuyer sur le mousqueton pour le sortir du magasin
6
6
6 Extensions de la station Manuel d'utilisation SIPLACE D1i/D2i
6.1 Changeur de pipettes A partir de la version du logiciel SR.605.03 SP2
Edition 10/2012 FR
264
NOTA 6
En introduisant le magasin, faites attention aux points suivants:
→ Les goupilles de centrage glissent dans le trou de centrage (pos. 3 dans la Fig. 6.1 - 5
, page
263
) et dans le trou longitudinal (pos. 4 dans la Fig. 6.1 - 5, page 263).
→ La goupille cylindrique du mécanisme coulissant (pos. 5 dans la Fig. 6.1 - 5
, page 263) glisse
dans le trou (pos. 6 dans la Fig. 6.1 - 5, page 263) du magasin.
→ Posez tout d'abord le magasin, côté de la numérotation des pipettes 1, 2, 3 et 4 sur le support.
Il faut que l'étrier de retenue (pos. 2 dans la Fig. 6.1 - 5
, page 263) glisse dans l'encoche du
magasin.
→ Appuyez sur le mousqueton pour le sortir du magasin (pos. A dans la Fig. 6.1 - 5
, page 263).
→ Enfoncez le magasin à plat sur le support et relâchez le mousqueton (pos. 1 dans la Fig. 6.1
- 5, page 263). Il faut que le mousqueton s'enclenche.
6.1.1.8 Reconnaissance de positionnement
Chaque magasin du changeur de pipettes a une marque de position destinée à la reconnaissance
de positionnement.
6

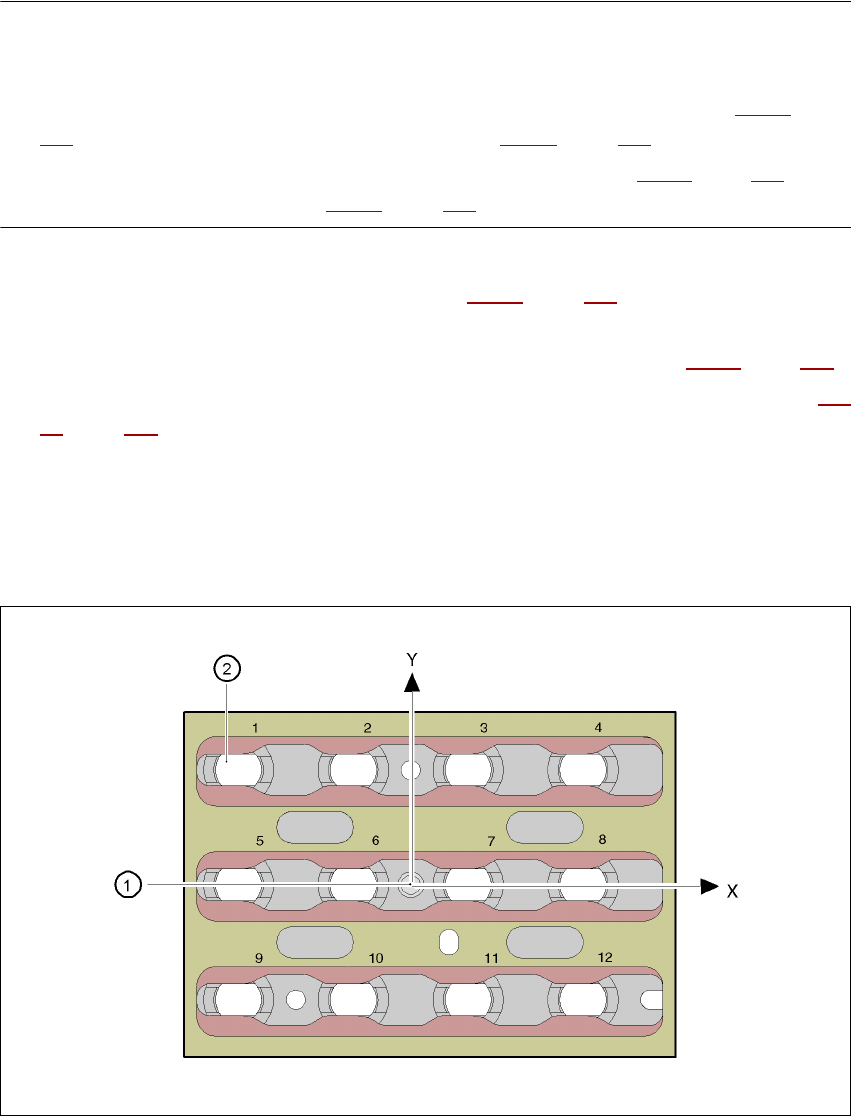

Fig. 6.1 - 6 Changeur de pipettes - Reconnaissance de positionnement
(1) Marque de position
(2) Position des pipettes dans le magasin en ce qui concerne la marque de position
